Как сделать антенну из пивных банок для телевизора своими руками

Подключение к телевизору приставки цифрового телевидения DVB-T2 или покупка ТВ-приемника сразу с поддержкой цифры полностью не решает проблему показа каналов. Чтобы принять сигнал от телевышки и показывать оба мультиплекса (20 каналов) требуется подключение дециметровой антенны. Кроме фабричных можно сделать антенну для цифрового ТВ самостоятельно. Одной из таких является антенна из пивных банок.

Почему ловит DVB-T2

Чтобы понять принцип работы антенны, нужно хоть вкратце знать физические законы. Не углубляясь в терминологию, антенна работает так: радиоволна влияет на проводник, в нем начинает проходить электрический ток. Затем ток передается на декодер, который преобразует цифровой сигнал в изображение на телевизоре.

Чтобы появлялся ток, нужен любой проводник электрической энергии – металл. Ток должен быть значимым, иначе телепоказа не будет. Для этого делается усиление одним из двух способов:

• к антенне подключается усилитель;
• увеличивается чувствительность принимающего устройства изменением положения (направленности в сторону ретранслятора) и соблюдения конструктивных особенностей (величины вибраторов, расстояния между ними).

Так как банки алюминиевые (токопроводящие), то самодельная антенна подходит в качестве приемника ТВ-сигнала.

У такой телеантенны есть достоинства и недостатки.

Личный эксперимент

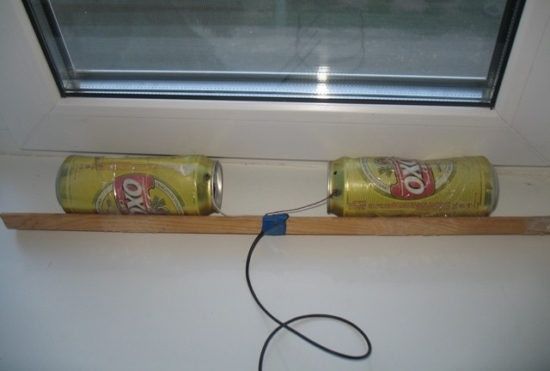

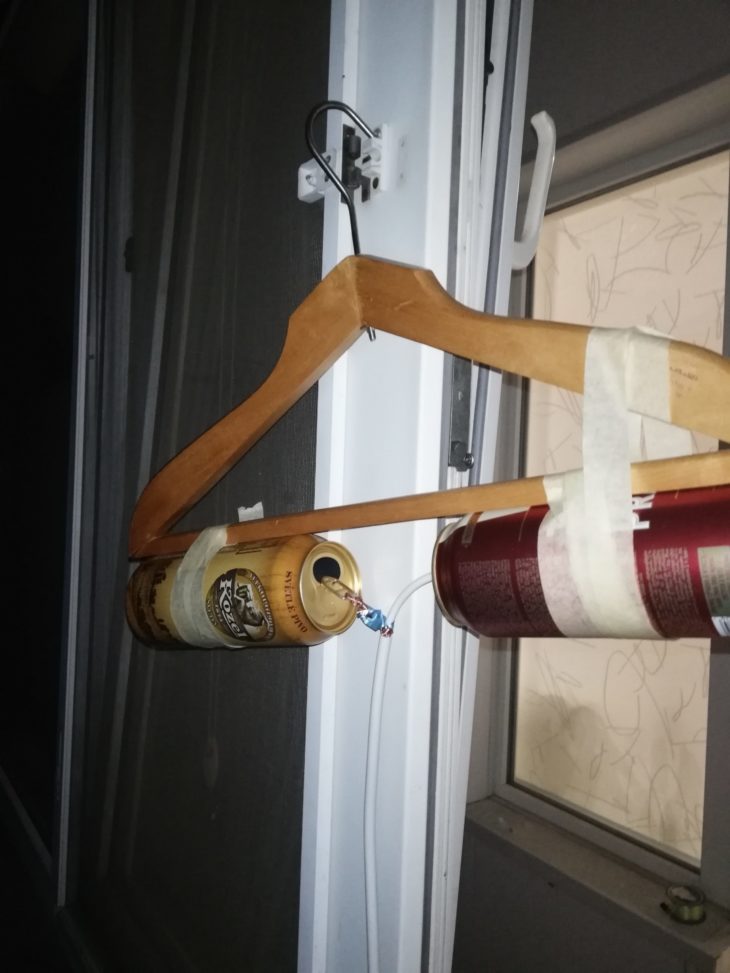

Ради эксперимента я сделал такую антенну буквально за 15 минут. Итоговый результат можете видеть на фото ниже.

1. Купил 10 метров самого дешевого кабеля и две банки обычного пива. Вылил содержимое, перевернул банки, чтобы лишние капли стекли вниз. Еще раз хорошо потрусил, чтобы максимально избавиться от жидкости.

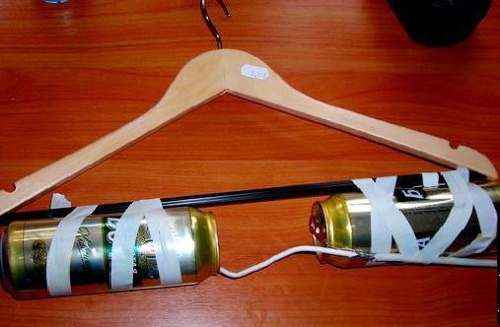

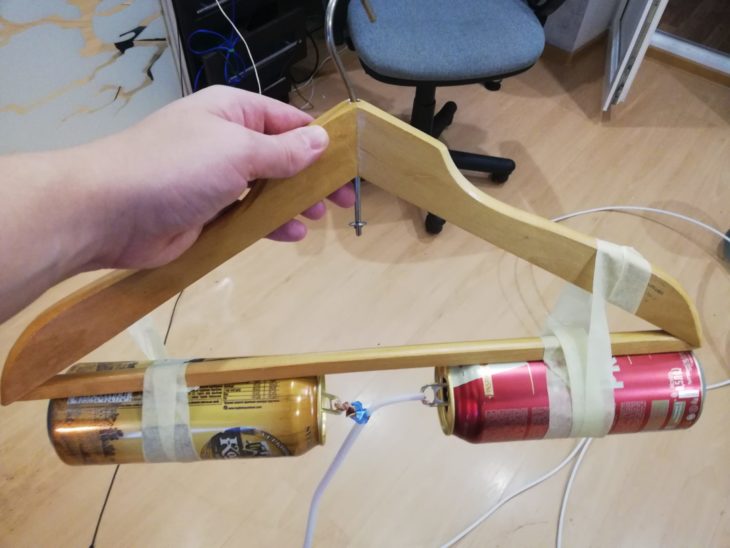

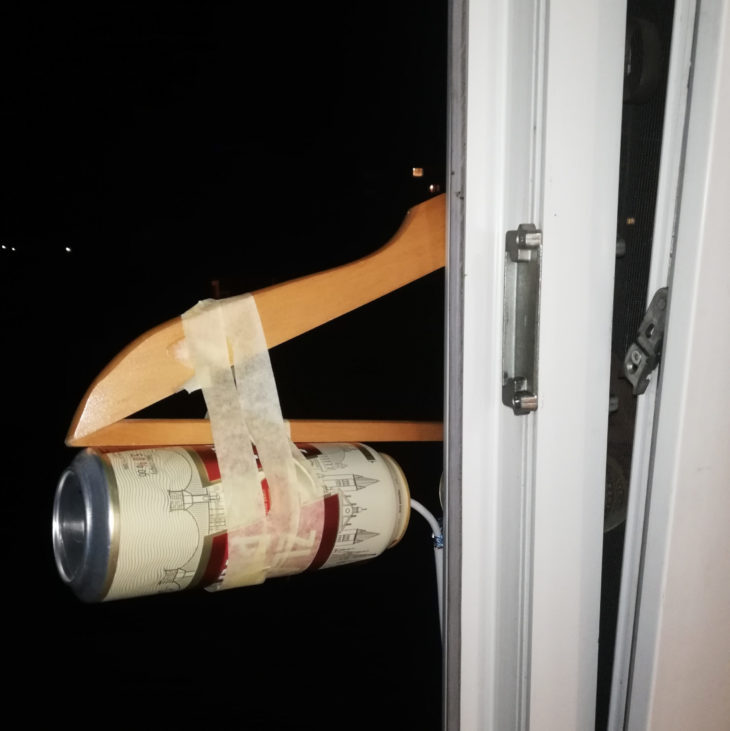

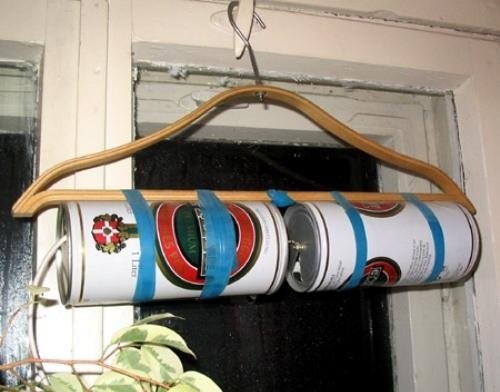

2. Взял деревянную вешалку и, соблюдая расстояние между банками в 7,5 см, к нижней планке примотал емкости малярной лентой.
3. Оголил кабель, зачистил «ушки» ножом, чтобы был контакт с кабельным экраном и жилой.

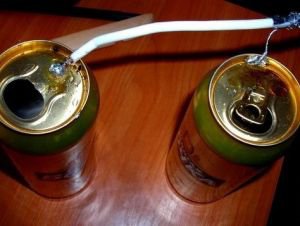

4. Соединил «ушко» одной банки с жилой, а второй – с медной оплеткой. Для уверенности хорошо сжал контакт плоскогубцами.
5. На втором конце присоединил антенный коннектор.

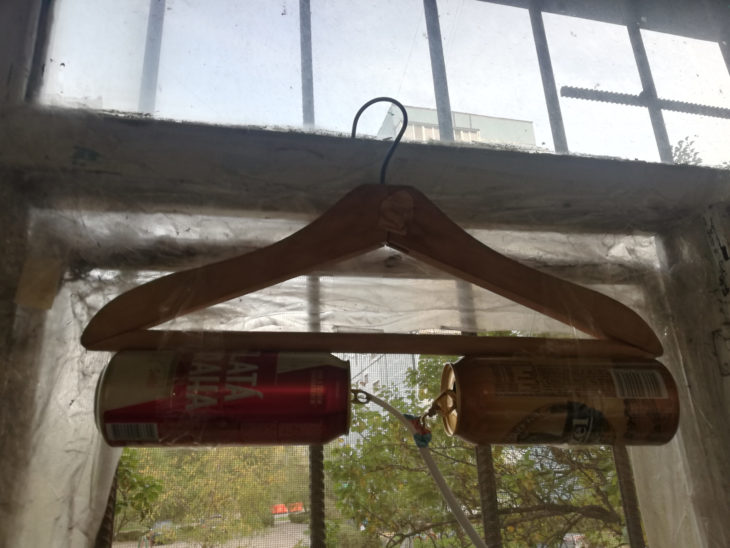

После, повесил антенну на балконе с наружной стороны окна на третьем этаже.

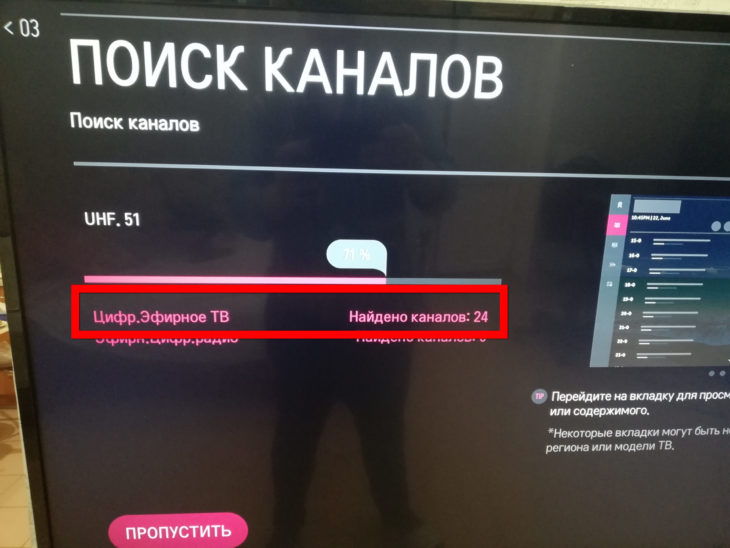

В антенный вход вставил коннектор. Начал настройку цифровых каналов, в результате нашлось 24 передачи.

У родителей дома найти каналы тоже получилось, но в меньшем количестве и с худшим сигналом. Связываю это с расположением квартиры (1 этаж) и наличием преград. Причем, сигнал был выше внутри балкона, чем снаружи.

К сожалению, добиться стабильного вещания не удалось. Антенна была сооружена и закреплена «на коленке». Поэтому, при малейшем прикосновении к кабелю или ветре, конструкция искажалась, меняла свое направление. На экране появлялись квадратики, изображение зависло.

Уверен, если подойти к процессу изготовлению качественно, прием будет стабильным.

Свойства антенны

Качественно приниматься телевизионный сигнал может только при соблюдении ряда условий.

1. Телевышка отдалена максимум на 15-20 км.
2. Нужда подстройки банок. Установив один раз банки на конкретном расстоянии, может не получиться принять сигнал эфирного телевещания на достаточном уровне. Нужно настраивать расстояние между баночками. Ориентируются на качество изображения или на шкалу уровня сигнала.
3. Кроме DVB-T2 волн, будут ловиться и паразитные шумы. Они не должны влиять на показ. Цифра либо не показывает совсем, либо показывает без помех. Несмотря на это, телеантенну лучше располагать подальше от источников электромагнитных помех, бытовой техники, в том числе телевизора.
4. В зависимости от количества банок, антенна будет ловить на разной дальности. Чтобы сделать антенну с банок нужно минимум 2 элемента, выступающих в роли вибраторов. Чем больше баночек, тем эффективнее прием. В конструкцию можно внедрять 4, 6 и даже 8 емкостей. Количество всегда четное. Легкий способ – взять пару банок и расположить их напротив друг друга в горизонтальном положении, предварительно закрепив на планке. Для цифрового телевидения вариант не совсем подходит, поскольку передается сигнал на частотах от 250 до 400 МГц. Антенна обработает сигнал только при близком расположении ретранслятора и высоком уровне телесигнала. Чтобы работать в более высоком частотном диапазоне и подходить для дальнего приема, потребуется 4 и более банок. Схема расположения, соединения и настройки антенны тогда становится сложнее.

Необходимые материалы и инструменты

• Полулитровые баночки из-под любого напитка. Это может быть пивная емкость, «Кока-кола», «Фанта» и другие. Берутся в количестве от 2 штук минимум.

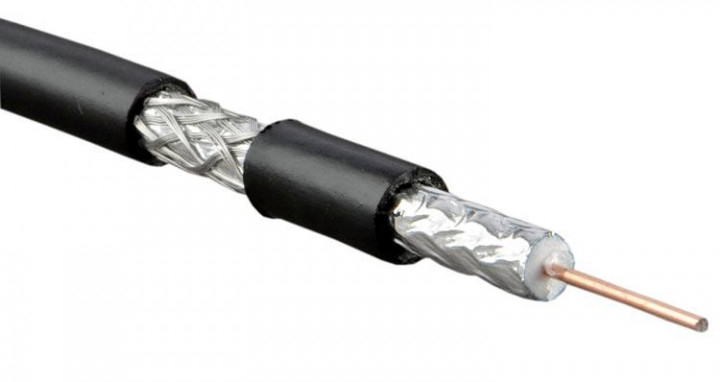

• Кабель. Простой двухжильный кабель не подойдет. Нужен антенный коаксиальный.

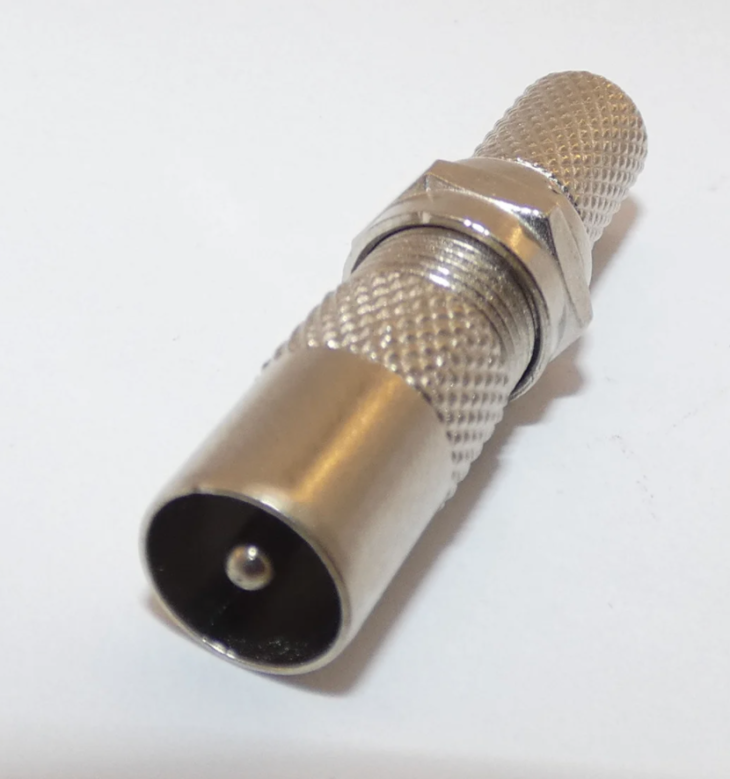

• Штекер, который надевается на конец кабеля и вставляется в разъем ТВ-приемника или DVB-T2 приставку.

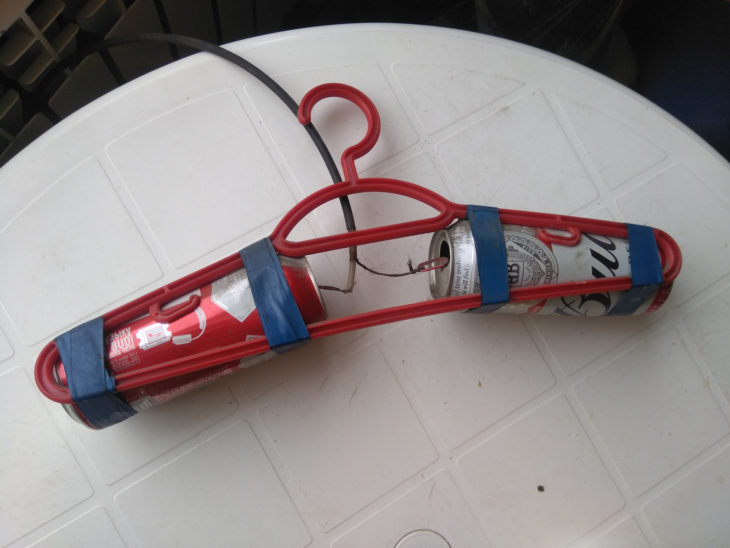

• Каркас, который закрепит банки. Простейшим будет обычный деревянный брусок или пластиковая планка. Проще всего достать со шкафа вешалку и закрепить банки на ее нижнюю часть.





• Изолента или скотч. Ими приматываются емкости к держателю.
• Для соединения кабеля с банками – шурупы, саморезы, или паяльник с припоем.
• Стандартные инструменты – отвертка, кусачки, плоскогубцы.
• Наждачка для зачистки мест на банке, куда будет фиксироваться жила или экран кабеля. Нужна, если на необходимых участках банка покрыта лакокрасочным слоем или чем-то другим, препятствующим контакту с металлом.

Пошаговая инструкция

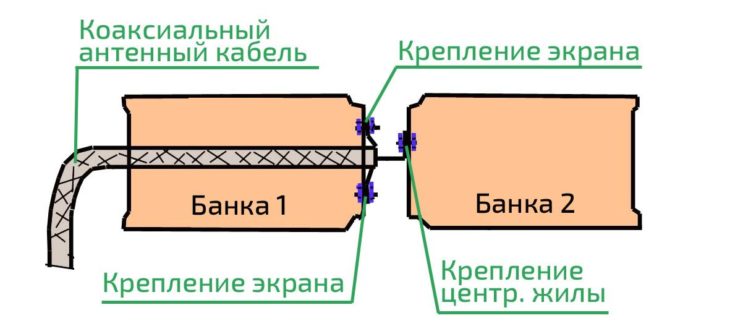

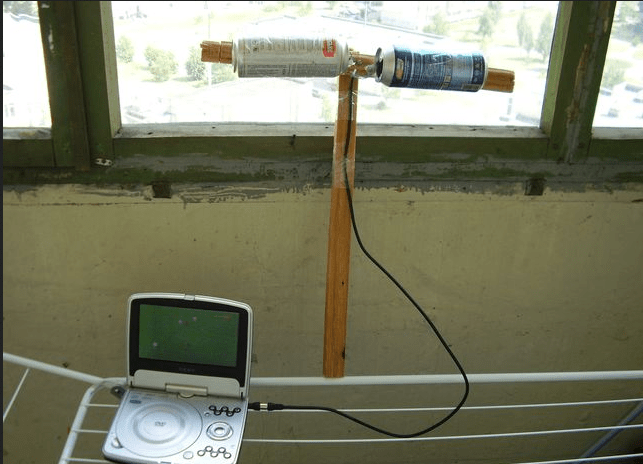

Самая элементарная, в то же время качественная, схема антенны из пивных банок своими руками показана на рисунке ниже.

Алгоритм следующий (ориентируйтесь на чертеж выше):

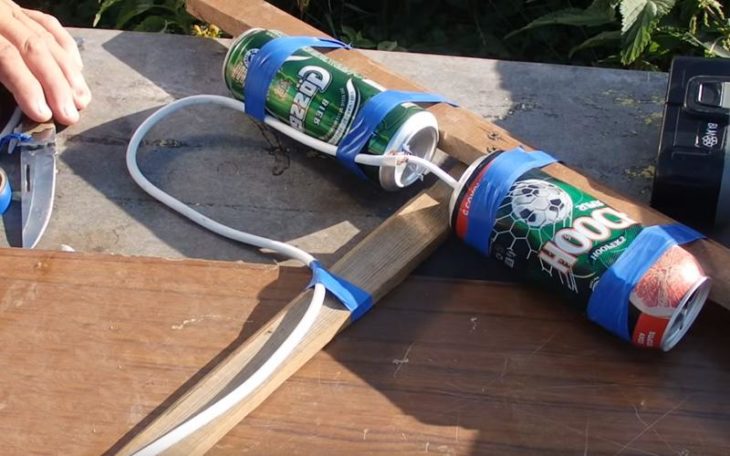

1. На каркасе зафиксируйте одну из банок с любого края. Использовать саморезы или шурупы при этом не надо. Как было написано ранее, возможно, придется регулировать расстояние от банки к банке. Просто обмотайте баночку вместе с планкой вокруг изолентой или скотчем.
2. В дне емкости проделайте отверстие, которого будет достаточно, что просунуть в него антенный кабель.
3. Протяните кабель через оба отверстия (на дне и питьевое).

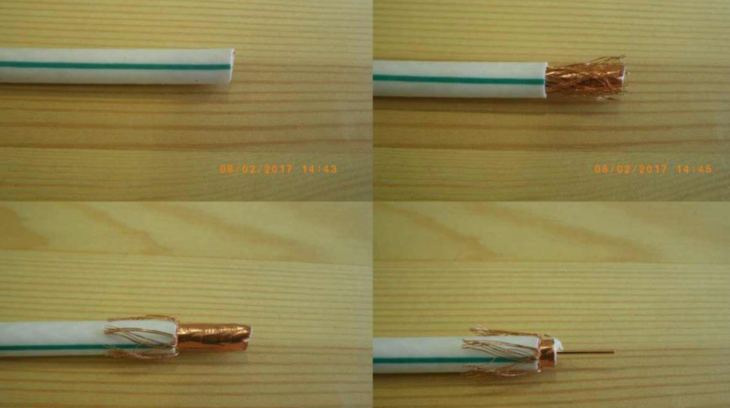

4. Зачистите кабель так, чтобы оголилась внутренняя жила и экран. Нельзя допустить замыкания экрана с сердцевиной. Поэтому толстый внутренний слой, защищающий сердечник, полностью не удаляйте. Оставьте хотя бы 0,5 см изолирующего материала.
5. Разделите оплетку на две части и прикрутите к верхушке банки с двух противоположных сторон.
6. Линейкой отмерьте 7,5-8 см от края первой баночки. Через это расстояние надо аналогичным способом закрепить вторую банку, чтобы она смотрела верхом на предыдущую.
7. Кабельную жилу намотайте на саморез и вкрутите его в поверхность.

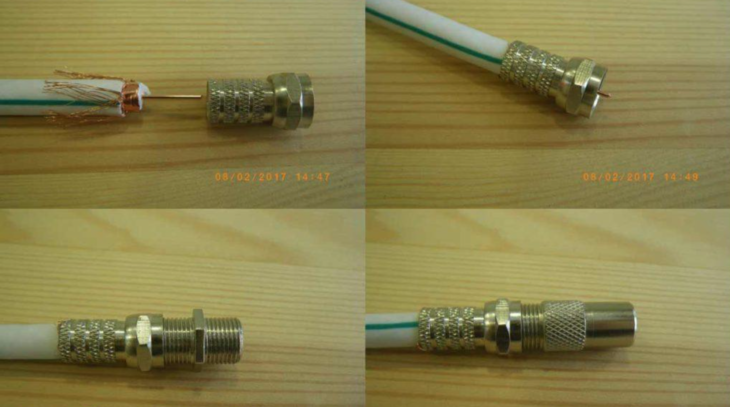

8. На другой конец коаксиального кабеля монтируется штекер, который потом подключается к телевизору.





Фиксация кабельной жили и оплетки, кроме шурупов, может выполнятся:

• намоткой на язычки (1);
• пайкой (2). Нет потерь сигнала в местах соединения.

Установка усилителя

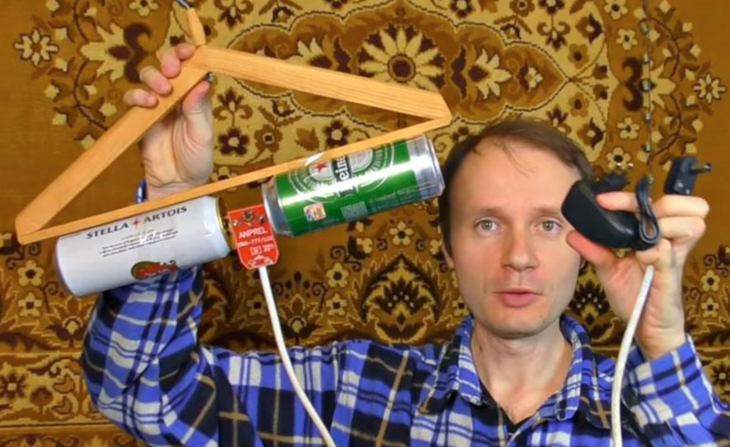

Постараться модернизировать антенну, чтобы она принимала сигналы с более отдаленных вышек, можно, подключив антенный усилитель. Конструкция от этого сложнее не станет.

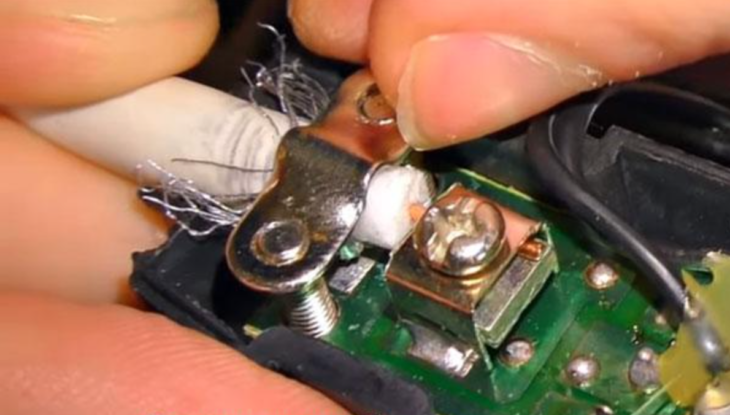

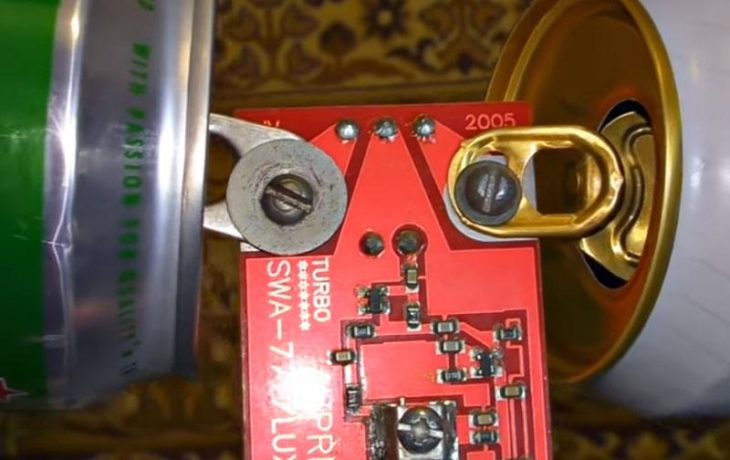

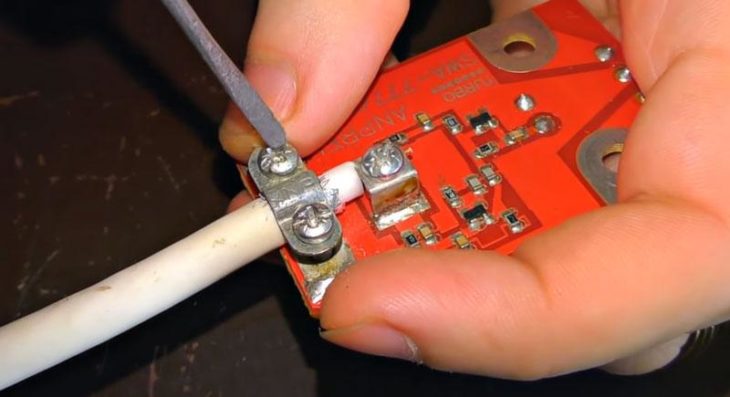

1. К плате усилителя подсоедините кабель.
2. Язычки прикрутите болтами с гайками к плате.

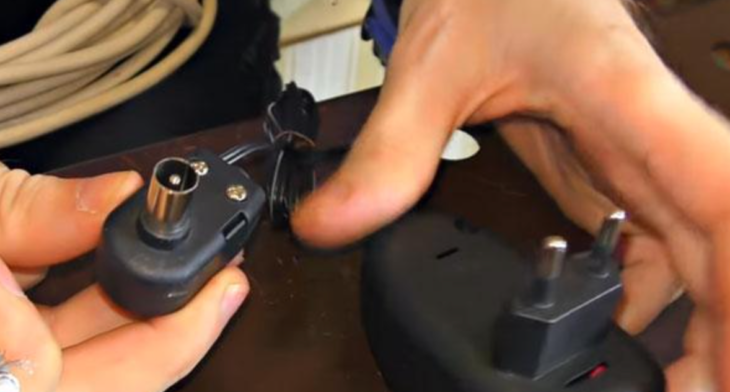

3. Раскрутите штекерную коробочку блока усилителя. Оголите кабель на свободном конце и закрепите его на плате уже встроенными креплениями с болтами.
4. Повесьте антенну поближе к окну. Штекер вставьте в антенное гнездо телевизора. Блок питания вставьте в розетку. Попробуйте настроить каналы, проверьте качество сигнала.

Антенна из четырех емкостей

Может сгодиться для дальнего приема.

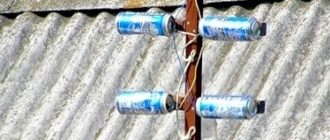

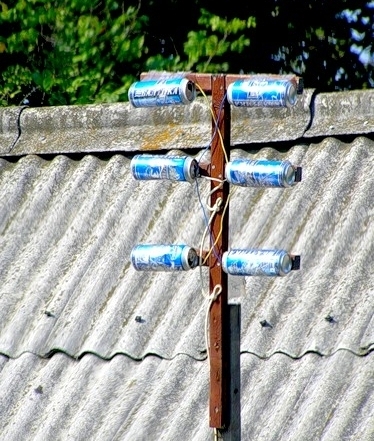

Если рельеф местности не преграждает поступление сигнала, то баночный 4-емкостной вариант может ловить волны до 50 км. Это очень подходит для дач, загородных домов.

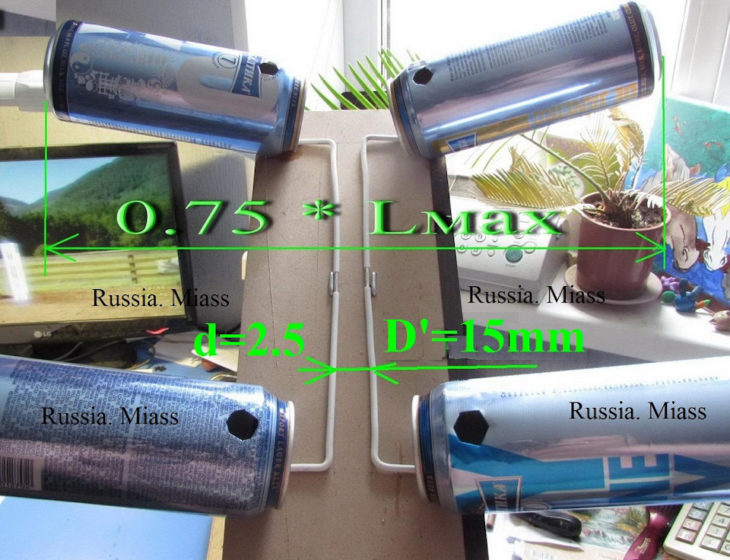

Конструкция отличается схемой соединения банок, расчетом конструкции. Надо соблюсти правильное сечение соединяющих проволок и расстояние между ними.

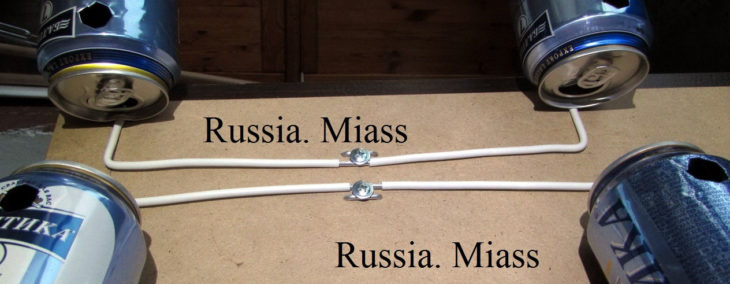

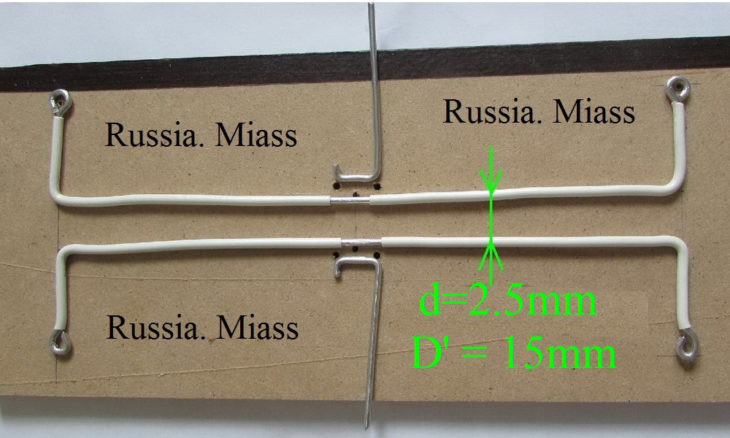

1. Дощечку достаточного размера разметить и уложить алюминиевые проводники, загнутые с обоих концов под прямым углом. По центру проволок сделать зачистку от изоляции, чтобы соединить с кабелем сразу или с разъемом, в который воткнется кабель.
2. Просверлить для каждого проводника по 3 отверстия в центре дощечки. Два отверстия нужны для куска проволоки, чтобы закрепить на обратной стороне доски трансформатор 300/75. Одно отверстие используется, чтобы прижать и соединить все проводники (используется шуруп).

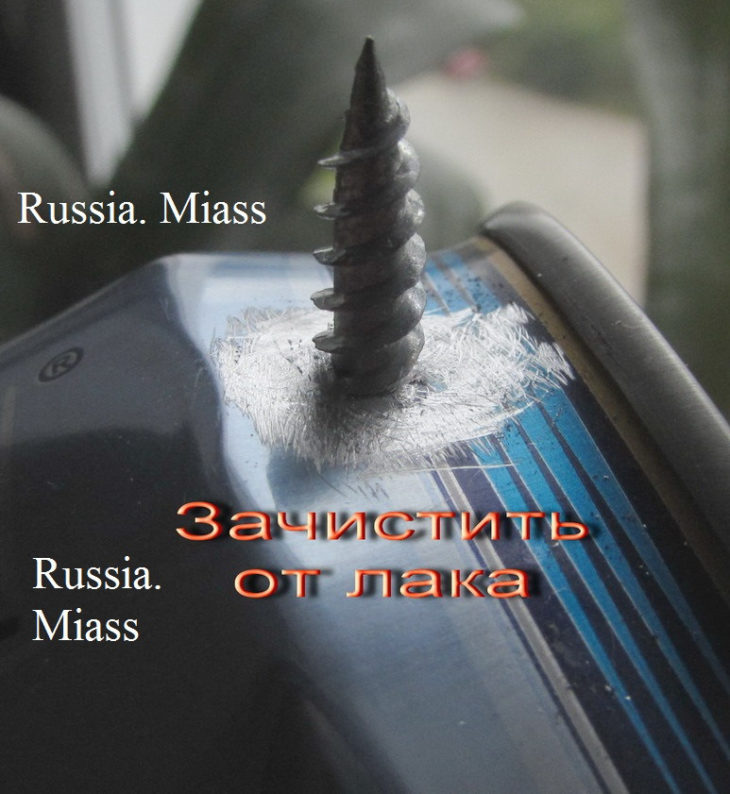

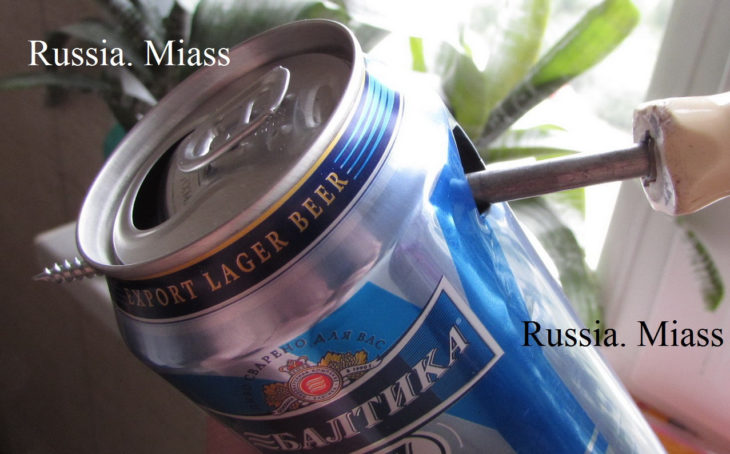

3. В верхней части банки сбоку проделать дыру ножом. Через отверстие на том же месте только с другой стороны вкрутить саморез. С внешней стороны наждачкой зашкурить участок, сняв лишний слой.
4. Саморезами, не вынимая с банки, сделать закрепление на фанере, параллельно соединяя с проволоками.

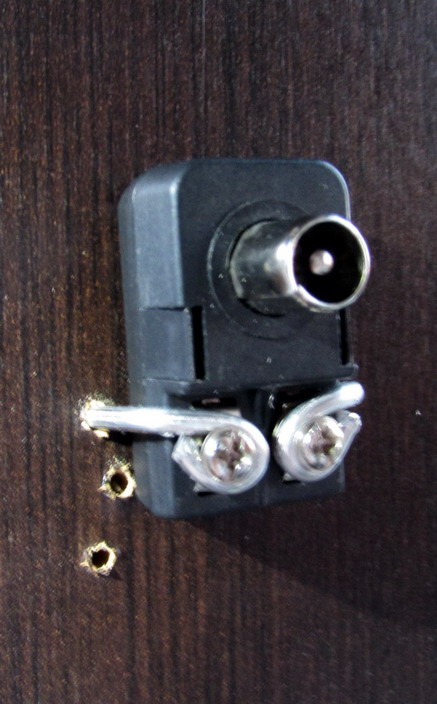

5. Следующим шагом готовится проволока, чтобы закрепить трансформатор. Проволока продевается через отверстия и крепится винтами на корпусе трансформатора.
6. В завершение, проводники, которые соединяют банки, нужно зафиксировать на фанере. В центральное отверстие вкручивается саморез. Он одновременно и закрепляет и соединяет между собой проводники.
7. Полученную антенну остается подключить к ТВ. Оба кабельного конца оборудуются штекером. Один вставится в телевизионное гнездо, другой соединяется с трансформатором.

Антенну рекомендуются устанавливать в условиях, не подверженных атмосферным явлениям: сильному ветру, осадкам. Антенна сильно восприимчива к ветру, может меняться положение банок, что влияет на прием.

Более прочным креплением является деревянная мачта с параллельно закрепленными поперечными планками.

Как настроить антенну

• Определение места установки. Рекомендуются отдалять телеантенну от другой техники, чтобы снизить влияние паразитарных шумов. Сначала проверьте сигнал возле окна одной из комнат или вообще вынесите на балкон, чердак дома. Оставьте антенну там, где сигнал окажется наивысшим. Измерять уровень можно через меню каналов в режиме ручного поиска. Новые телевизоры и приставки показывают шкалу сигнала, на которую нужно ориентироваться.
• Не забывайте поворачивать антенну, что получить наилучший прием.
• Свободное пространство между банками индивидуально. Для более точной настройки аккуратно изменяйте расстояние, чтобы словить максимальный сигнал.

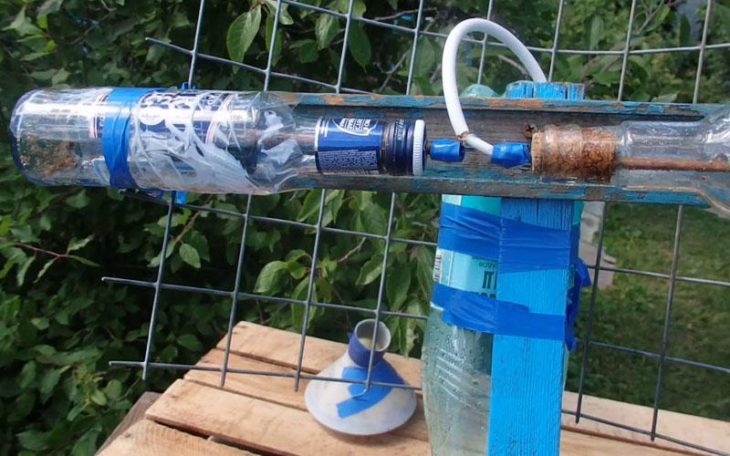

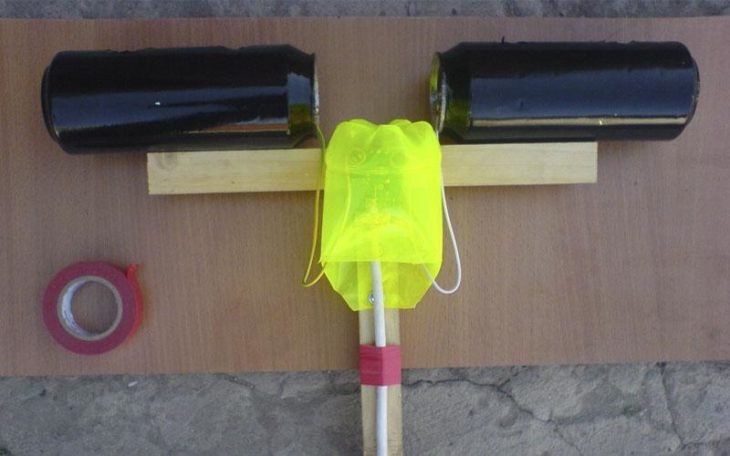

• Наружную антенну надо защитить от осадков. Все элементы можно закрыть в пластиковые бутылки. Вдоль бутылки вырежьте часть прямоугольной формы в соответствии с величиной банок. Наденьте «модернизированную» бутылку сверху, осадки больше не попадут на банку и внутрь нее.Дополнительно рекомендуется покрыть оголенный алюминий лаком Цапон или клеем с термопистолета. Хоть материал и не ржавеет, покрыть защитным слоем не помешает.

Изготовление мачты

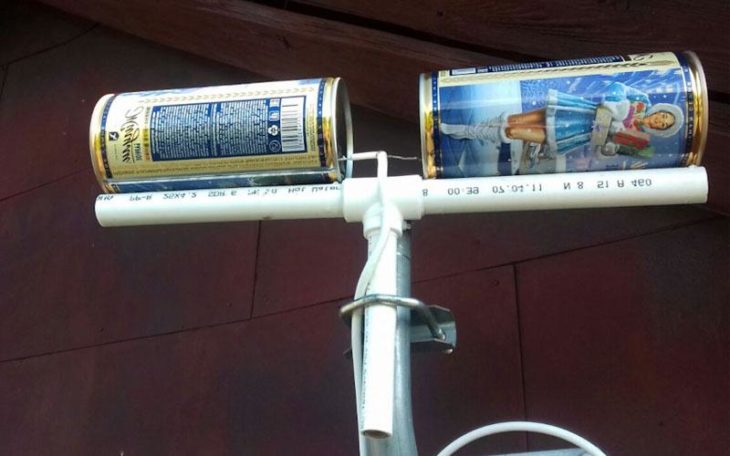

Если антенна находится дома, то часто она крепится к открывающим окна/форточки ручкам крюком от вешалки. Тогда мачта не нужна. Когда монтаж уличный, надо соорудить мачту – длинный держатель, который тоже закрепится либо на стене, либо на крышке. Может быть:

• деревянной;
• металлической;
• пластмассовой.

Самые распространенные из дерева и металла.

К любой мачте собранная антенна монтируется вверху. Крепежные болты, проволоки не должны соприкасаться с элементами самого устройства.

Когда антенна является наивысшей точкой постройки, например, частного дома, лучше сделать отвод для молнии на всякий случай.

Примеры креплений смотрите в галерее ниже.

Установка

• Мачту с уже прикрепленной к ней антенне установите на наиболее подходящее основание – стену, крышу.
• Предварительно устройство должно быть вращающимся в горизонтальной плоскости. Вращение по оси поможет наиболее точно определить направленность для лучшего сигнала. Вывод делается на основании результата, который показывает шкала на экране телевизора. Все современные ресиверы и ТВ с поддержкой цифры имеют функцию.
• Когда положение определено, конструкция надежно закрепляется. Даже сильные порывы ветра не должны изменить положение.

Подключение к ТВ

Подключение заключается не только во вставке штекера в ТВ. Необходимо брать во внимание следующие моменты:

1. Кабель лучше делать как можно короче. Его длина влияет на сопротивления. Чем больше длина, тем выше резистентность. Сигнал проходит тяжелее, появляются потери.
2. На антенне и мачте кабель не должен болтаться. Крепление делается намертво. Применяются металлические хомуты, капроновые стяжки, изоленту, другие крепления.
3. Места соединений, которые ничем не закрыты, тоже могут ухудшить прием из-за атмосферных осадков. Все соединения надо защитить от влаги Цапонлаком, заделать расплавленным клеем.

Когда антенна связана с телевизором, можно приступить к поиску цифровых каналов. Сначала выполняется автоматический поиск, который найдет два десятка каналов. Если результата нет, тогда придется выполнить ручной поиск по частотам, на которых работают ближайшие ретрансляторы.

Жестяные банки

Жесть, как материал, более удобен, так как хорошо поддается пайке, в отличие от алюминия. Технология работы такая же, только с отличием, что необходимо полностью удалить крышку.

Можно использовать стандартные банки, в которых продаются консервированные бобовые, овощи: горошек, кукуруза, оливки и т. д.

При уличной установке внутри банок может скапливаться вода после дождя. Нужно создать условие для вытекания жидкости. На стороне, которая смотри вниз, проделываются несколько небольших дырочек.
