Как сделать антенну для цифрового телевидения DVB-T2 своими руками

Телевизионная антенна, которая сделана своими руками и рассчитана на прием цифрового сигнала (DVB-T2), может не уступать по качеству заводским принимающим устройствам. В зависимости от поставленной задачи, местности, условий эксплуатации, самодельная антенна может изготовиться по-разному. Конструкция может быть как очень простой, так и выполняться после расчета кучи формул. Если точно сделать расчеты, то на телевизоре можно успешно ловить два мультиплекса (каждый по 10 каналов, суммарно на ТВ будут приниматься 20 каналов).

Типы принимающих антенн

Набор каналов предоставляется пользователям через вещание на конкретных диапазонах частот. Бывает аналоговое телевидение и цифровое. Каждое вещание происходит на разных диапазонах, антенна должна быть соответствующей.

• Для эфирного аналогового ТВ требуется метровая антенна (МВ). Сигнал передается и принимается в диапазоне 1-300 МГц.
• Цифровое вещание выполняется на более коротких волнах, которым соответствует диапазон 0,3-3 ГГц. Необходима дециметровая антенна (ДМВ), которая уловит более короткие волны, чем при передаче аналогового сигнала.
• Если нужно принимать сразу метровые и дециметровые волны, то нужны широкополосные устройства. Конструкция содержит разные по величине вибраторы, чтобы работать в разных частотах.

По расположению бывают наружные, внутренние. Первые устанавливаются вне помещения, на крышах домов, других местах. Могут использовать в многоквартирном доме для всех жильцов сразу или для одного в случае индивидуального подключения. Внутренние устанавливаются дома. Могут даже не иметь кабеля, а крепиться прямо к телевизору.

Есть также:

Варианты антенн для приема цифрового сигнала

Прием ДВМ-волн может осуществляться множеством антенн. Для показа цифрового телевидения DVB-T2 приемник может быть сооружен только из одного кабеля, или с дополнительных элементов.

Каждый телевизионный приемник будет отличаться характеристиками. Их надо учитывать при выборе, особенно если вы живете далеко от города, где поблизости нет телевышек.

Ниже представлена таблица самых распространенных ТВ-антенн. Они учше всего работают, наиболее просты в изготовлении.

Есть более сложные варианты. Но при всей трудности изготовления имеют существенные недостатки. При этом качество приема не настолько велико по сравнению с табличными. Поэтому самостоятельно делать их нет смысла. Например:

• Антенна Ковачева;
• Туркина;
• волновой канал.

Как сделать антенну

Дополнительно к описанию процесса изготовления будут описаны достоинства, недостатки каждой антенны для цифрового ТВ. Быстро сделать антенну для телевизора получится не каждого типа. Это объясняется сложностью конструкции, необходимостью соответствующих расчетов.

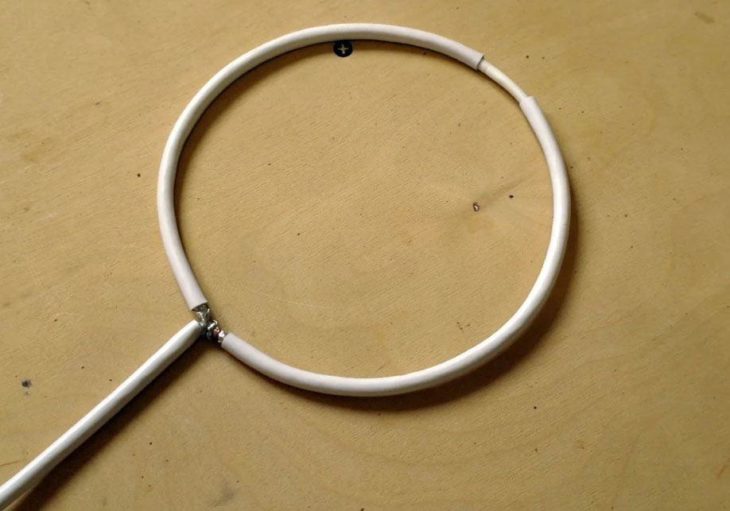

Петля из антенного кабеля

Можно сделать всегда, если старая антенна перестала показывать.

Читайте также про мой личный эксперимент с антенной из кабеля для цифрового ТВ.

Для работы нужны:

Принцип изготовления заключается в очистке областей кабеля от изоляции, скреплении провода между собой в форме петли. Отсюда пошло название – «петличная».

Схему надрезов смотрите на изображении ниже.

Инструкция:

• отрежьте кусок кабеля, длиной примерно 1,5 м;
• любой конец кабеля полностью зачистите от изолирующего материала ножом, чтобы осталась только оплетка с сердцевиной (лучше взять медную);
• соединение методом скрутки оплетку с центральной жилой;
• на предыдущем этапе длина зачищенного участка соблюдается 5 см;
• далее отмерьте 22 см от того же конца, но уже от оставшейся изоляции;
• сделайте 2-сантиметровое удаление внешней изоляции с экраном, чтобы осталась только внутренняя изоляция, оберегающая сердцевину;
• через такое же расстояние еще раз сделайте удаление изоляции на длину 1 см, но экран в этот раз оставьте;
• делается плотная скрутка первоначально зачищенного конца вокруг последней зачищенной области с экраном (для надежности можно прижать плоскогубцами);

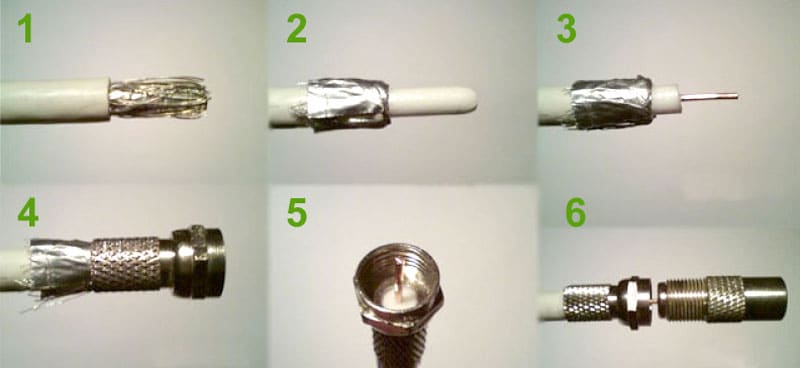

• на другой конец провода монтируется штекер, который затем вставляется в разъем на ТВ.

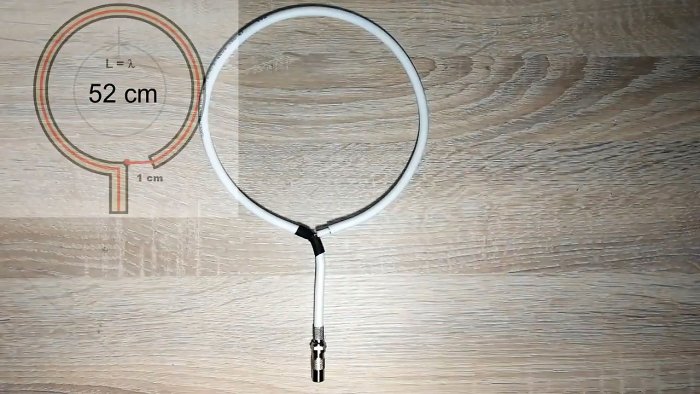

Кольцу нужно постараться придать форму круга. Если сразу форма не держится или постоянно начинает искажаться, можно сделать каркас. Выпилите из фанерного листа, или вырежьте из плотного картона круг нужного диаметра. К нему прикрепите антенное кольцо изолентой.

Более продвинутым вариантом петли будет создание спирали вместо одного кольца. Так получится сократить потери, но придется заниматься расчетами.

Еще одной вариацией выступает аналогичное кольцо, только без снятия изоляции и экранирующего слоя при выполнении второго обреза – шаг пропускается.

DVB-T2 вещание также принимается, но несколько хуже, чем стандартная петля.

Из пивных банок

Подойдут баночки из-под пива, других напитков, которые разливаются в алюминиевые (жестяные) емкости объемом 0,5 л. Например, «Кока-кола», «Фанта», другие.

Банки с объемом 0,3 л тоже можно использовать. Но тогда нужны дополнительные расчеты, чтобы правильно расположить банки.

Изготовление посложнее, чем только с кабелем. Надо соблюдать правильное расстояние между банками, схему соединения, если используются четыре элемента.

Антенна сооружается только из четного количества банок, минимум с двух. Чем больше, тем лучше. Возможно соединение между собой 4, 6, даже 8 банок, что позволяет получить более уверенный сигнал, если ретранслятор далеко.

В примере ниже будет описана технология, когда банки крепятся на гардеробной вешалке.

Кстати, на коленке за 15 минут собрал такую антенну и получил положительный результат при настройке цифровых каналов на телевизоре. Нашлось 24 канала (страна Украина).

Более развернутую инструкцию и подробнее о выводах читайте в тематичной статье: антенна из пивных банок своими руками.

Есть разные варианты исполнения антенны. Ниже предоставлена инструкция, которая описывают чертеж.

Пошаговая инструкция:

1. Скотчем зафиксируйте банку на нижней планке деревянной или пластиковой вешалки с любого края.
2. В дне проделайте отверстие, которого будет достаточно, чтобы просунуть через него кабель.
3. Подготовьте один конец кабеля. Сделайте зачистку, чтобы был оголен сердечник и экран.
4. Просуньте кабель через первую банку насквозь, закрепите экран. Можно прикрепить саморезами к верхней плоскости или примотать к «язычку». Предпочтительнее первый способ. Еще качественне будет спаивание. Тогда потери в месте соединения отсутствуют.
5. Отмерьте 7,5 см от первой баночки. Закрепите вторую емкость, прикрепите к ней аналогичным способом внутреннюю жилу.
6. Второй конец подключается к ТВ-приемнику, предварительно установленным на него коннектором.

Бабочка

Название получила из-за конструкции, которая внешне выглядит как насекомое. Крыльями являются проводники (вибраторы), которые отходят от общей оси под углом.

Внешне напоминает старые штыревые антенные польского производства. Отличаются только тем, что в штыревом устройстве есть фазированная сетка. В бабочке ее роль выполняет каркас.

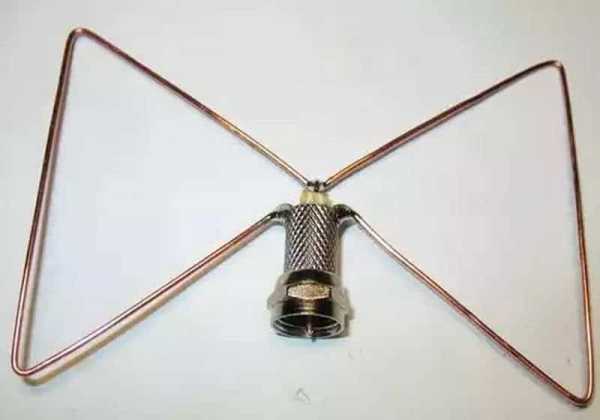

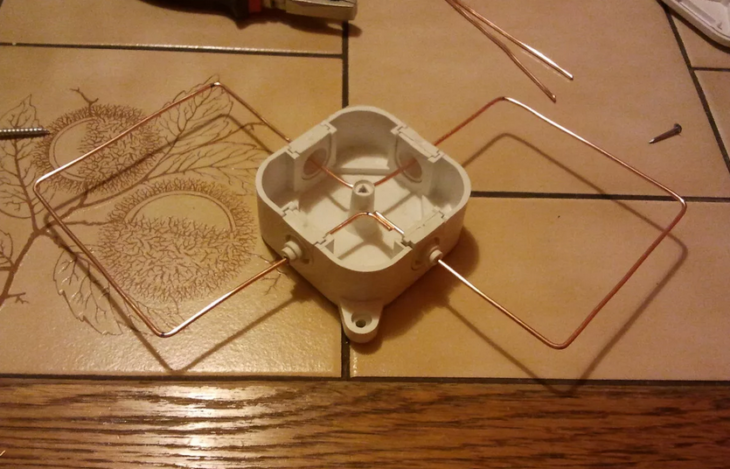

Изготовить бабочку, которая представлена на рисунке выше, очень легко. Требуется из медной проволоки соорудить прямоугольник со сторонами 50 и 20 см (длина и высота, W и H).

Далее перекрутить прямоугольник в центре и разрезать в месте пересечения. В результате должно получится два треугольника. Концы на треугольниках, которые образовались при разрезе, надо спаять. Затем к обоим местах пайки присоединяют жилу кабеля и экранирующий слой. Для телевидения расстояние между вибраторами требуется соблюсти в 1,4 см (q). Всю конструкцию лучше закрепить на мачте.

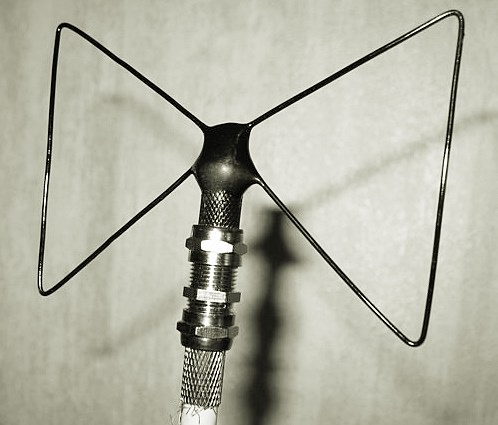

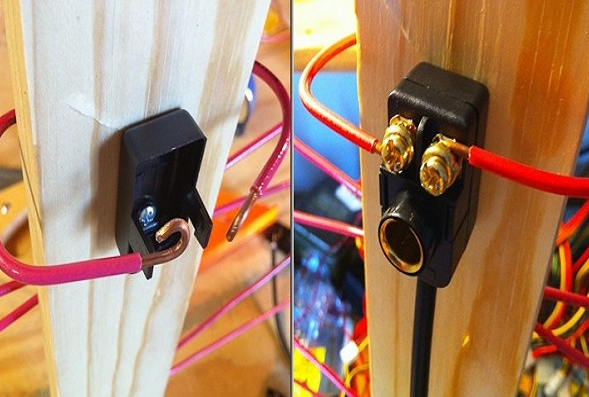

Рекомендуется место соединения бабочки с кабелем защитить, залив эпоксидной смолой. А вместо обычного соединения монтировать антенный разъем. Пример реализации показан ниже. Тогда антенну можно будет снимать, подключать другую самодельную.

Чтобы сделать более эффективную, но в то же время сложную бабочку, потребуется:

• палка из дерева длиной примерно 1 м, толщиной около полсантиметра и шириной 7 см;
• линейка, карандаш, транспортир;
• проволока из меди или алюминия с сечением 3-6 мм;
• отвертка или электрический шуруповерт;
• плоскогубцы или кусачки;
• саморезы с гайками или паяльник с необходимыми для пайки материалами (припой, флюс-паста).

Медь будет предпочтительным материалом, но вибраторы большой длины под влиянием ветра могут сильно деформироваться. Это повлияет на способность ловить антенной DVB-T2 сигнал. Поэтому можно выбрать алюминиевый проводник более толстого сечения. Устройство будет крепиться только вне здания.

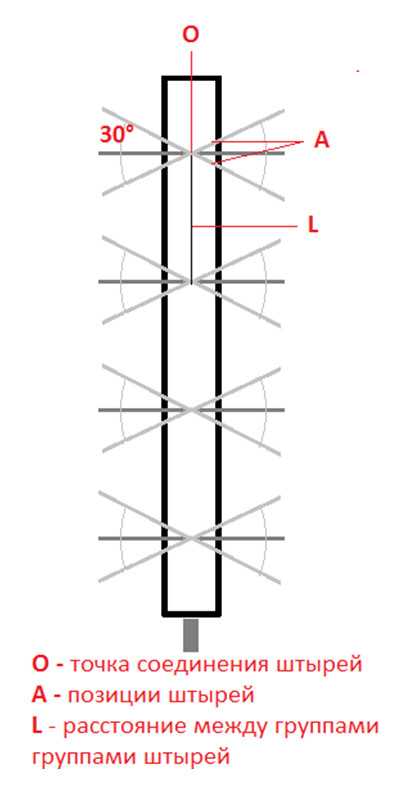

Чтобы правильно зафиксировать на каркасе (палке) вибраторы, надо сначала сделать разметку:

• на палке отметить четыре точки на расстоянии 0,2 м (L) между каждой;
• в каждой точке проводятся перпендикулярные линии к палке;
• от перпендикуляра с каждой стороны чертятся линии под углом в 30° (это направляющие, по которым потом уложатся проводники);
• результатом будет готовая разметка, которая идентичная той, что показана на рисунке ниже.

Когда каркас размечен, можно приступить к креплению и соединению всех элементов.

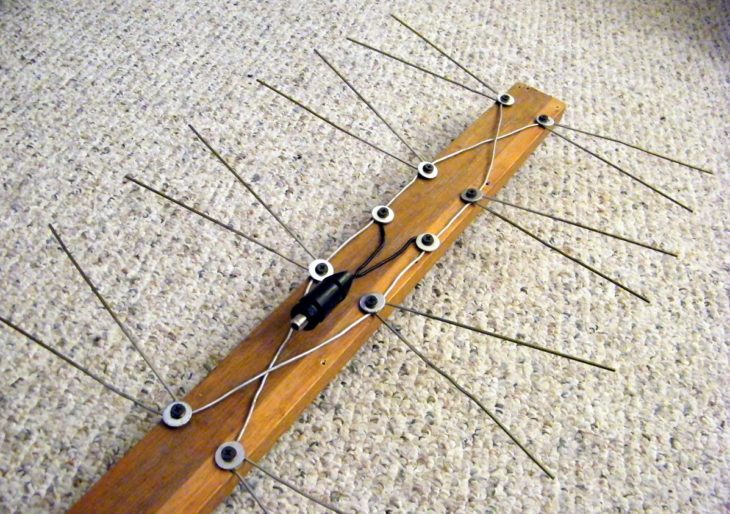

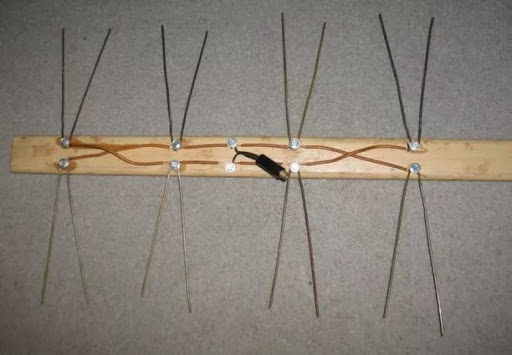

Готовая антенна выглядит следующим образом:

На обратной стороне дощечки можно прикрутить катушку, к которой будет делаться соединение.

Монтаж можно сделать через пайку или прикручиванием саморезами.

Пайка

Пайка возможна только на металлические основания. Поэтому сначала на деревянную поверхность надо прикрепить кусок проволоки по центру так, чтобы разметка не была полностью перекрыта. Иначе возникнут сложности при монтаже и конструкция будет искажена. Вместо проволоки могут крепиться 4 стальных куска.

Затем нарезаются усики. Кусачками проволока делится на 16 элементов длиной по 15 см каждый. В соответствии с заранее прочерченными угловыми полосами к центральному металлическому элементу припаиваются все 16 усиков в каждой из четырех точек.

Крепление болтами

Способ более сложный, отнимает значительно больше времени. Но конструкция окажется прочнее.

Деревянный каркас надо выбирать с толщиной и шириной от 2 и 4 см соответственно.

Под прочерченным углом в 30° на боковой поверхности палки по линии делается отверстие. В ямку потом вставится каждый усик. Чтобы крепление получилось, разметку с просверливанием надо сделать четко.

Потом высверливается отверстие, которое пройдет по касательной ямок. Отрезаются усики увеличенной длины (по 17 см), на 2 см каждый элемент вставляется внутрь ямки. Затем все элементы крепятся закручиванием болта с гайкой. В завершение из усиков делаются крылья. Для этого каждые два усика со всех сторон четырех точек обматываются тонкой проволокой, соединяются между собой.

Тройной квадрат

Другое название – антенна Сотникова.

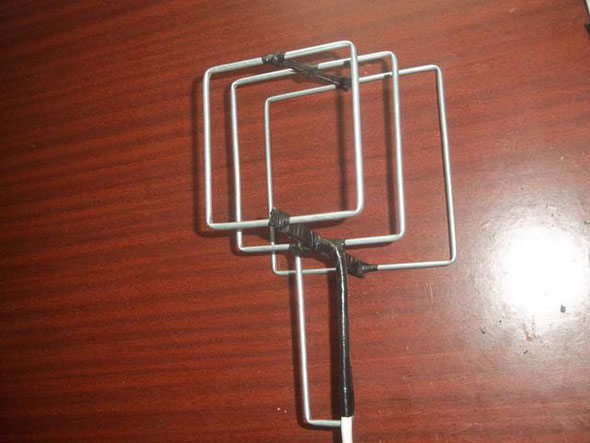

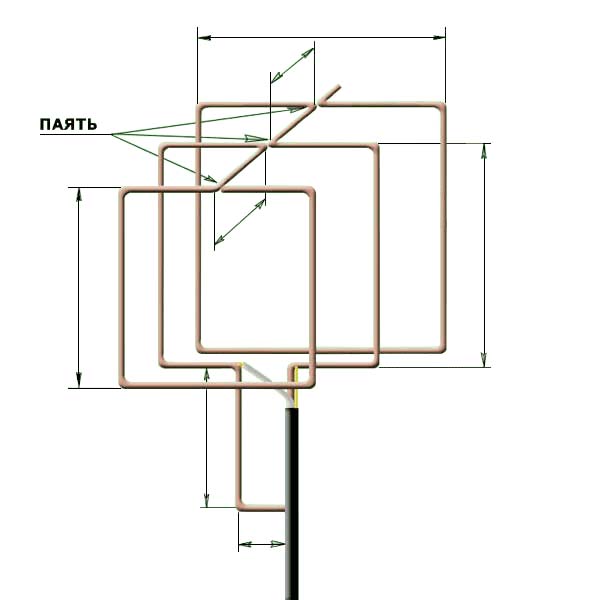

Внешне представляет соединенные между собой три квадрата из стальной или медной проволоки. Каждый следующий квадрат имеет меньший размер. Все соединяется на одной оси, которая направляется на источник DVB-T2.

1. Сделать «тройник» можно единой конструкцией, которая выгибается одной проволокой, а пайка применяется только для соединения стыков. Надо следовать чертежу, по которому выгибается конструкция.
2. Или же выгибается каждый квадрат в отдельности с заранее рассчитанной стороной.
3. Затем готовятся соединительные перемычки.
4. Все квадраты (директор, вибратор и рефлектор), крепятся двумя перемычками в самых верхних точках по центру пайкой.
5. К ответвлению вибратора припаивается коаксиальный кабель с сопротивлением 75 Ом.

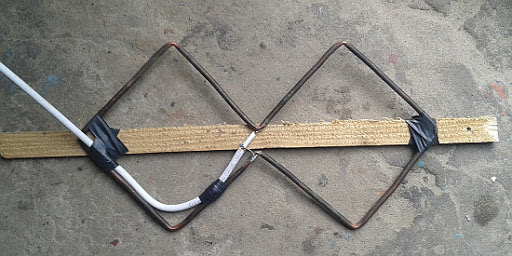

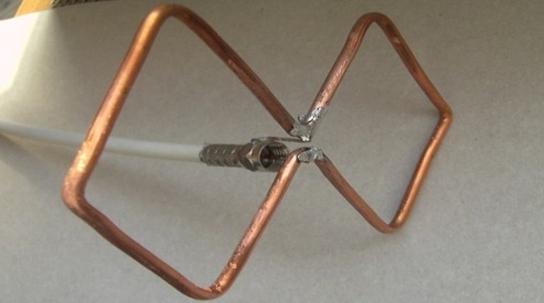

Антенна Харченко

Ввиду конструкции называется еще «биквадрат», «восьмерка», «Z-антенна».

Конструкция популярна длительное время, так как применялась еще во время активного аналогового вещания. Биквадрат работает с приемом дециметровых, метровых волн. Необходимо только сделать конструкцию нужных размеров.

Делается «двойной квадрат» так:

1. Рассчитывается периметр квадрата, чтобы значить точную длину стороны.
2. Инструментом (тиски, плоскогубцы) из проволоки выгибаются два одинаковых квадрата.
3. В местах, где проволока будет состыковаться, она обрезается на 2 см с каждого конца на обоих квадратах.
4. Квадраты спаиваются так, чтобы первый конец был соединен с первым, а второй со вторым каждого элемента. Общего угла быть не должно (смотрим рисунок ниже).
5. К двум сторонам одного из квадратов капроновыми стяжками фиксируется кабель.

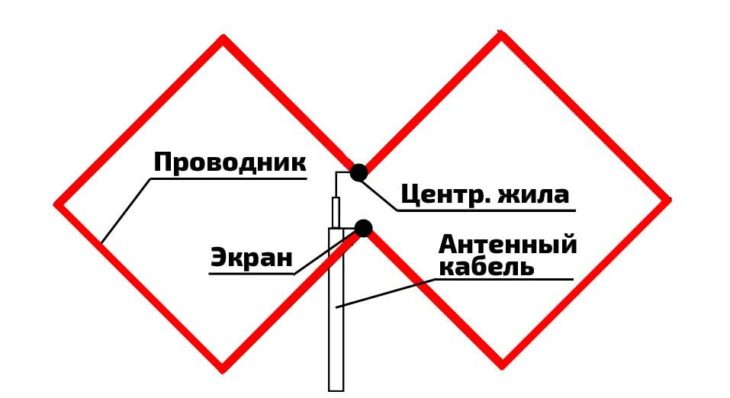

6. Жилу припаиваете к одному концу биквадрата, а оплетку к другому.


   Центр всех соединений для улицы желательно закрыть, сделав заливку эпоксидкой или клеем-расплавом. Минимум нужно сделать покрытие лаком. Чтобы к соединениям был доступ, можно спрятать центральную часть в пластиковый короб (см. ниже).



7. Последним шагом делается крепление к каркасу с мачтой, чтобы установить устройство на улице. Одним из простых креплений является установка на две поперечно установленные деревянные планки, которые зафиксированы на мачте.

Логопериодическая

Выполнена по логарифмическим законам. Они определяют длину вибраторов. Такое свойство объясняет первую часть названия. Вторая часть слова, «периодическая», говорит, что вибраторы расположены друг от друга на расстоянии, которое определяет рабочим диапазоном частот (периодом волн).

Рассчитана для показа цифрового ТВ, которое транслируется на высоких частотах. Но, при увеличении вибраторов, могут приниматься волны метровой длины. Последнее актуально, так как полного перехода от аналогового телевещания на цифровое еще не произошло. Полностью отказаться от метровых волн можно будет, когда третий мультиплекс будет доступен во всех регионах России.

Может быть исполнена в разных конструктивных вариантах. Выбор зависит от потребности. Надо учесть форму цифровой антенны. Выбрав неправильную, можно не получить нужного результата.

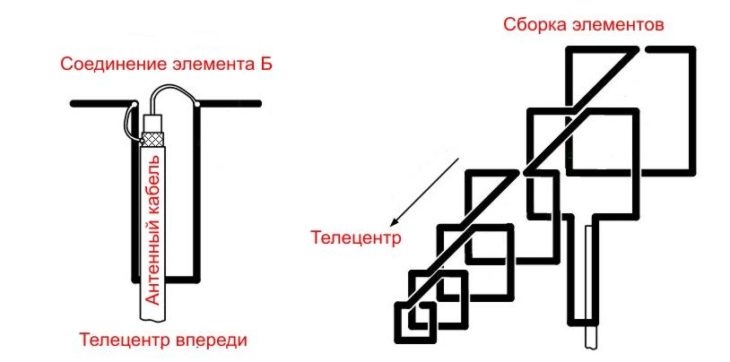

Основные моменты изготовления:

1. Нужны два стержня (оси), на которые крепятся вибраторы.
2. Оси готовятся пустотелыми, чтобы в них пропустить кабель-фидер. Принимающие элементы могут быть как пустотелыми тонкими трубками, так и проволоками большой толщины. Полый или заполненный проводник использовать, нет большой разницы, так как цифровое телевидение работает на ВЧ. Значит, ток бежит по наружной части проводника.
3. По формулам или специально разработанному онлайн-калькулятору рассчитываются основные параметры: длина стержней, вибраторов, удаленность между последними.
4. На нужных расстояниях крепятся вибраторы с каждой стороны стержня, отвечающей за левый, правый каналы отдельно.
5. Подсоединяется коаксиальный кабель сначала к антенне, потом к Т2-приставке или сразу к телевизору, если он поддерживает цифровое телевидение.

Из коробки

Потребуется обычная обувная коробка, телевизионный кабель, нож, фольга, скотч и канцелярский клей.

1. Сначала на дно коробки приклеивается цельный лист фольги (пищевой или бытовой) так, чтобы не было никаких щелей, зазоров. Намазываете клеем поверхность коробки, хорошо разглаживаете фольгу.
2. Закрываете коробку, на крышке кабелем образуете восьмерку. Нарезаете две части кабеля одинаковой длины, достаточной, чтобы образовать два круга. После соединения обоих колец получится восьмерка.
3. Концы проводов зачищаете до экрана.
4. Крепите кабель на поверхности коробки. Чтобы кабель держал форму, приклеиваете его скотчем.
5. Далее готовите основной кабель для подключения к телевизору или приставке. К одному концу монтируете F-коннектор, чтобы вставить его в ТВ-приемник или Т2-приставку. Второй конец зачищается, соединяется с восьмеркой.
6. Предварительно кабель продевается через проделанное отверстие в краю коробки.

Подробно и максимально наглядно инструкция показана в видео.

Заключение

Все описанные модели подходят для приема пакетов цифровых телеканалов PTPC-1 и PTPC-2. При грамотном изготовлении на экране ТВ будут отображаться все 20 бесплатных канала без помех.

Перед выбором конструкции оперируйте описанием, сравнивайте его с вашими факторами:

• отдаленностью телевышки от текущего местоположения;
• местом установки (домашняя антенна или наружная);
• как быстро надо сделать.

Лучше более сложные антенны, так как надежность работы, качество принимаемого эфирного DVB-T2 телесигнала намного стабильнее, увереннее. Но необязательно заморачиваться, если вы живете недалеко от транслирующей цифру вышки. Достаточно будет самых простых домашних антенн по типу петли, а также Харченко, бабочки.
