Как соединить антенный кабель между собой без потери сигнала: используем переходник и обходимся без него

Если антенный кабель повредился, или нуждается в удлинении, его можно быстро и легко соединить. Для починки или планового соединения (удлинения) можно использовать готовые решения – переходники, разветвители. В экстренных случаях сделать подсоединение одной части провода к другой можно обычной скруткой или пайкой. Чтобы избежать потерь, лучше соединить антенный кабель между собой через переходник (коаксиальный соединитель F-гнездо — F-гнездо).

Необходимость в соединении

• Разрыв или частичное повреждение. Телекабель можно полностью заменить, но более легким способом возобновления работы телевидения является соединение оборванного участка. Если полного разрыва нет, а повредился только внешний изолирующий слой с экраном, можно также провести ремонт. Поврежденный кусок провода удаляется, а два конца между собой соединяются одним из описанных ниже способов.
• Удлинение «трассы». Есть ситуации, когда необходимо удлинить коаксиальный ТВ-кабель. Например, сменилось месторасположение телевизора в комнате. А ранее провод прокладывался впритык, без запаса. Тогда можно добавить к уже существующему кабелю еще один, соединив через переходник или специальный удлинитель.
• Подключение нового телевизора к существующей антенне. Покупать новый эфирный приемник нецелесообразно. Это и потраченные деньги, и необходимость делать установку антенны. Далее нужно прокладывать полноценный кабель ко второму ТВ. Проще подключиться к основной антенне, соединившись с заведенным проводом в квартиру.

Можно ли соединиться без потери сигнала

Каждое соединение подразумевает под собой ощутимую или почти незаметную потерю телевизионного сигнала.

Если делать обыкновенное скручивание жилы и оплетки кабеля, ничем не изолируя сверху, то потери будут максимальны. А вот применение соединительного переходника для двух F-разъемов на концах кабелей позволяет передать сигнал без потерь.

Потери могут быть, но для просмотра цифровых каналов они будут вообще незначительны. Погрешность между изначальным сигналом на антенне и конечным на телевизоре обычному пользователю станет незаметна. На шкале сигнала в настройках телевизора вы не увидите разницу в процентах. А на качестве изображения при просмотре телевидения это никак не скажется.

Поэтому соединить ТВ кабель без потери сигнала лучше через резьбовой переходник типа F-F.

Способы соединения телевизионного кабеля

Сортировка способов выполнена по качеству исполнения. Первые пункты наиболее качественные и нивелируют возможные потери телесигнала.

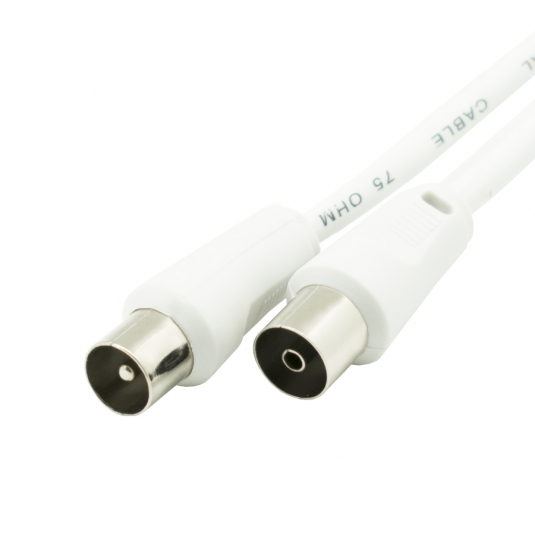

1. Специальный телевизионный удлинитель. Это обычный коаксиальный кабель длиной в несколько метров. На одном конце смонтировано гнездо для вставки штекера от имеющегося телекабеля. Второй конец содержит штекер, чтобы сделать подключение к антенному входу на телевизоре. Если необходимо нарастить кабель на небольшое расстояние, то такой удлинитель является самым разумным вариантом. Цена удлинителя зависит от степени защиты, качества исполнения. Можно приобрести как 5 м всего за 300 рублей, так и взять 1,5 м за 400-500 р. Подобный удлинитель легко изготавливается своими руками. Покупается кабель необходимой длины, F-гнездо и F-штекер. Разделывается конструкция и делается монтаж.

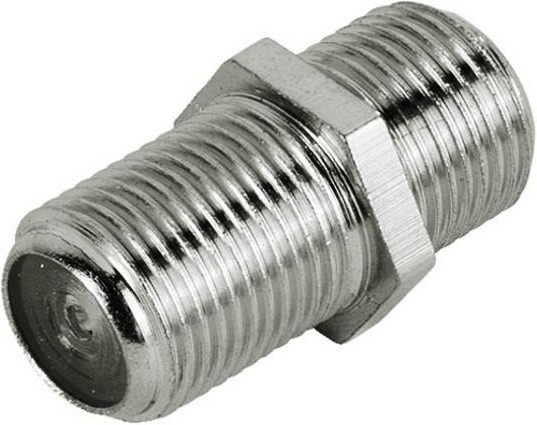

2. Переходник (прямой коаксиальный переход с F-гнезда на F-гнездо). По-простому называется «бочка» или «бочонок». По умолчанию вместе с соединителем ничего не продается. Поэтому дополнительно требуется приобрести два F-разъема, каждый из которых надевается на конец антенного провода.
3. Пайка. Сердечная жила и экранирующий слой кабеля спаиваются между собой. Для работы потребуется только паяльник и канифоль с припоем. Соединение получается довольно качественным даже без переходника. Способ может применяться, если в арсенале нет разъемов и «бочонка».
4. Скрутка. Желательно не применять вообще. Но можно скрутить кабель до момента, пока не на руках не появятся составляющие для создания полноценного соединения. Скручивание на выходе дает наибольшие потери уровня сигнала.

В интернете постоянно пишут про еще один метод соединения кабеля – через разветвитель (делитель, «сплиттер»). Да, в подключении проводов он участвует. Но основная цель делителя заключается в разделении сигнала на несколько выходов. Это делается с целью подключения нескольких телевизоров к одной антенне. Если нужно просто удлинить кабельную линию, лучше разветвитель не подключать. Почему, рассказываю в соответствующем подразделе статьи.

Как правильно соединить линию через F-разъемы

Действия можно разделить на два этапа – зачистка кабеля и подключение к разъему.

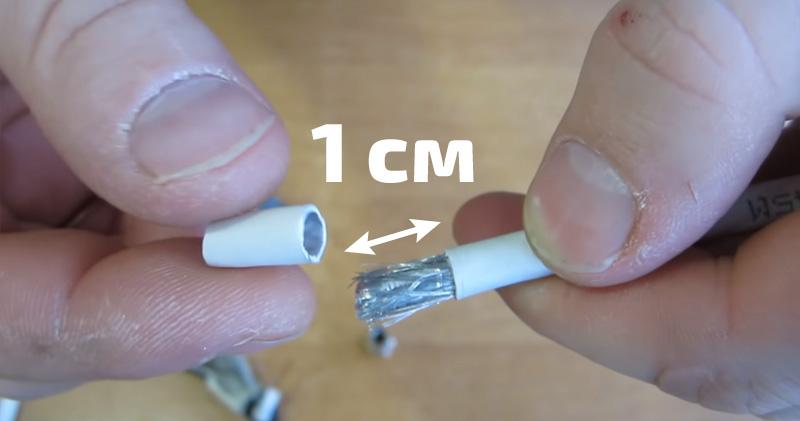

1. Необходимо убрать около 1 см оболочки. Сперва делается круговой надрез. Потом аккуратными пошатывающими движениями надрезанный участок снимается с кабельного сердечника.

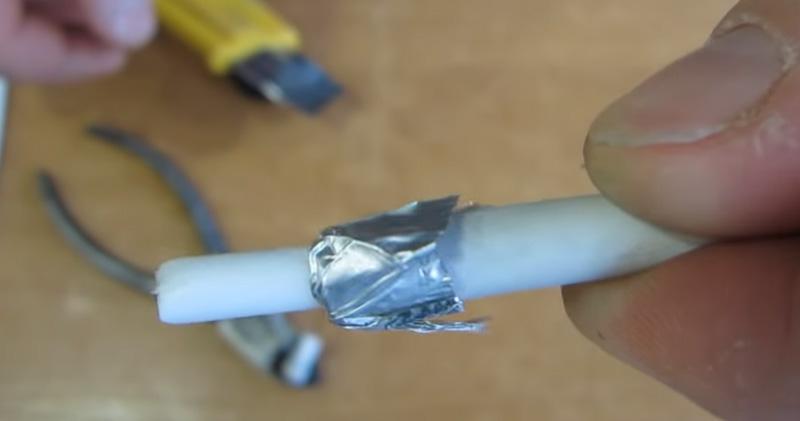

2. Загнуть оплетку назад на оставшуюся оболочку.

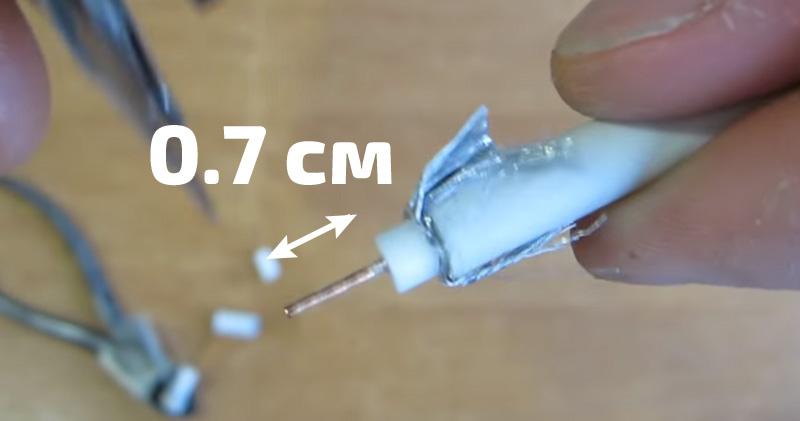

3. Удалить 7-8 мм внутреннего диэлектрика, чтобы небольшой кусочек материала остался.

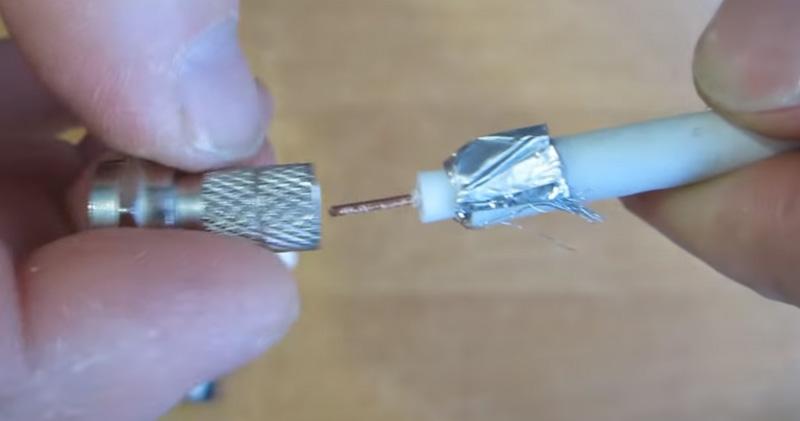

4. Накрутить разъем резьбой на кабель сверху экрана. Если вкручивание выполняется руками с трудом, можно помочь плоскогубцами. Но сильно заживать разъем не нужно, так как есть риск трещины и полной поломки металла.

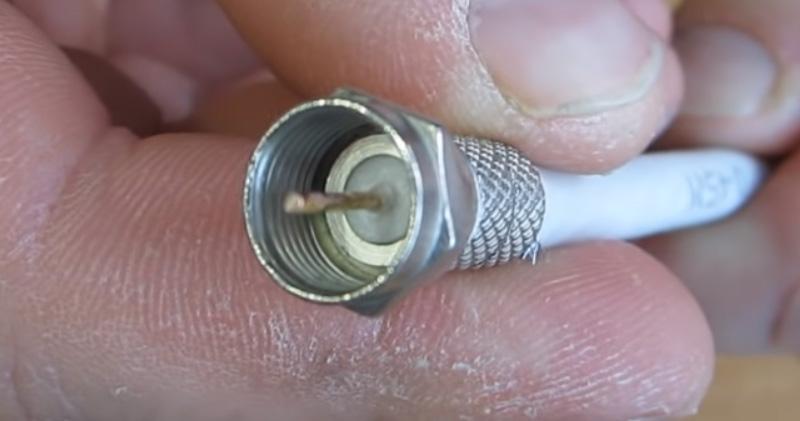

Вкручивать нужно пока экран практически или полностью не окажется под металлической частью разъема. Диэлектрик медного сердечника кабеля должен полностью зайти во внутреннее отверстие разъема. А жила должна выступить на несколько миллиметров из разъема.

Если жила сильно вылезла, то рекомендуется сделать укорачивание. Кусачками или ножницами откусите часть жилы, чтобы выступ был не более 2-3 мм. Больше делать выступ не желательно, так как жила потом упрется внутри переходника. Тогда последний вкрутится в разъем не полностью.

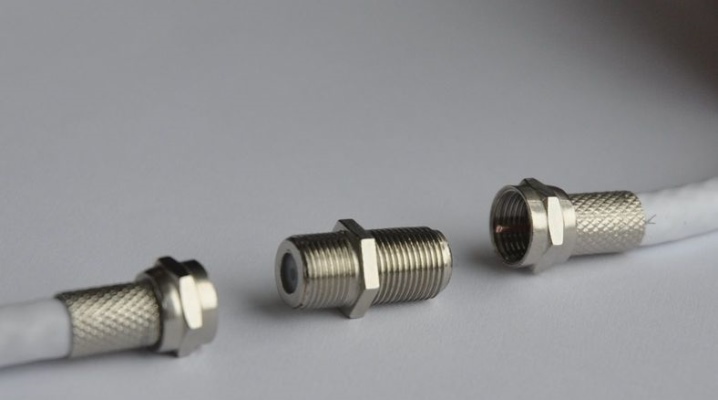

По аналогичной инструкции делаете монтаж разъема на второй кабель. Затем вкручиваете адаптер «бочонок» в оба разъема до самого конца.

После можно проверить работу всей системы и кабеля, в частности. Включите телевизор, переключитесь на любой ранее работающий канал. Если изображение заработало, не появляются квадратики, отсутствуют торможения и зависания картинки, значит, соединение завершено правильно.

Соединение кабеля пайкой без переходника

Описанный ниже алгоритм подойдет даже для соединения разных по конструктивному исполнению проводов. Способ качественный и довольно простой. Нужно только уметь управляться с паяльником.

Пайка способа помочь соединить любые провода. Даже если они из разных материалов, например, алюминий с медью. Аналогично и с исполнением – можно присоединить многожильный кабель к одножильному.

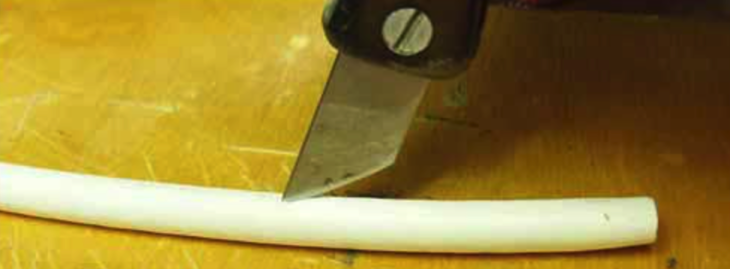

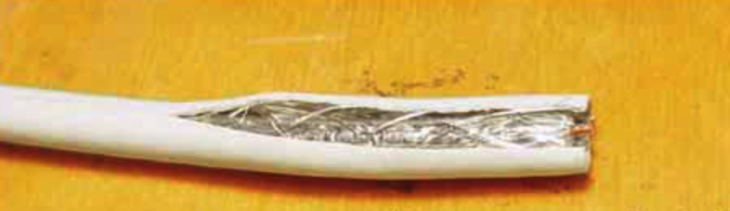

1. Острым ножом надрежьте оболочку вдоль на 5-6 см.

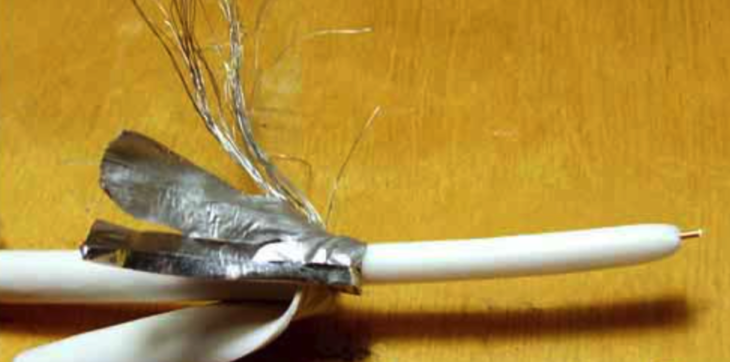

2. Отогните изоляцию вместе с экранировкой назад.
3. Обрежьте внутренний диэлектрический слой вместе с сердечником на 2 см. Это делается, чтобы был запас оплетки при соединении. Оплетка одного провода будет заходить на оплетку другого.

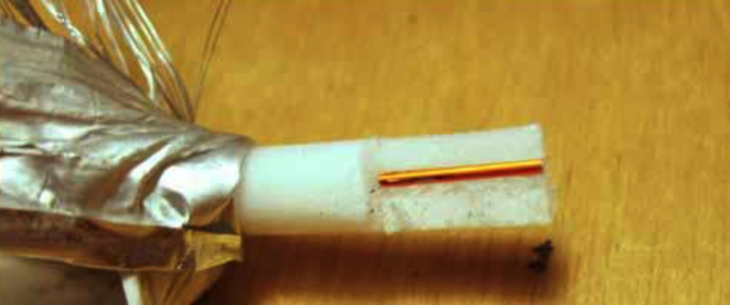

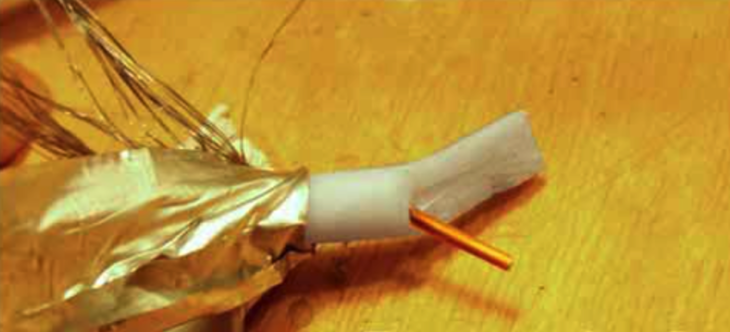

4. Сделайте поперечный надрез центрального диэлектрика где-то на 2 см и удалите изоляционный материал, чтобы осталась только половина.
5. Чтобы спаять жилы, сделайте отгиб примерно на 45°. Удобнее паять будет, если сделать угол между медной сердцевиной и диэлектриком около 90°.
6. Залудите жилу.
7. Перечисленные выше действия со всех пунктов повторите на втором антенном кабеле.

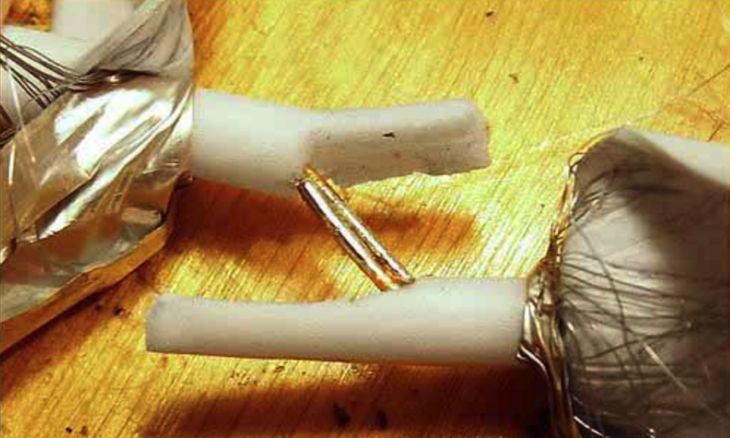

8. Обе жилы прислоняются между собой по всей длине. Чтобы во время пайки не было расхождения жил, можно примотать их тонкой луженой проволокой. Как вариант, используйте нить с оплетки, предварительно залудив ее. Чтобы одна оболочка заправилась в другую на последнем этапе, при соприкосновении провода должна смотреть друг на друга первоначальным надрезами.

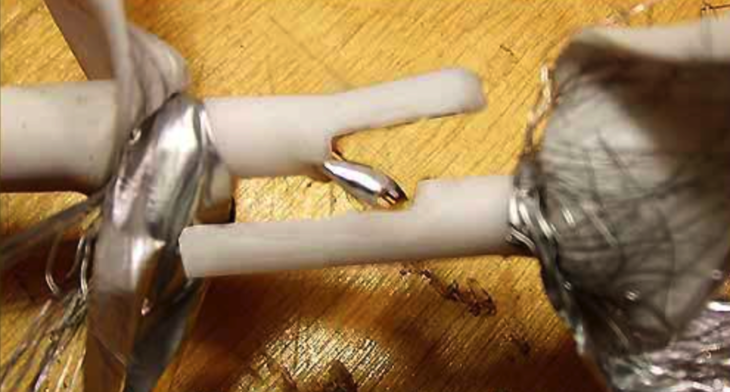

9. Выполните спаивание жил. Олово должно покрыть жили равномерно по всей длине. Желательно не образовать лишнего толстого слоя припоя. Если такой образовался, или есть острые выступи, сточите их наждачкой, напильником.

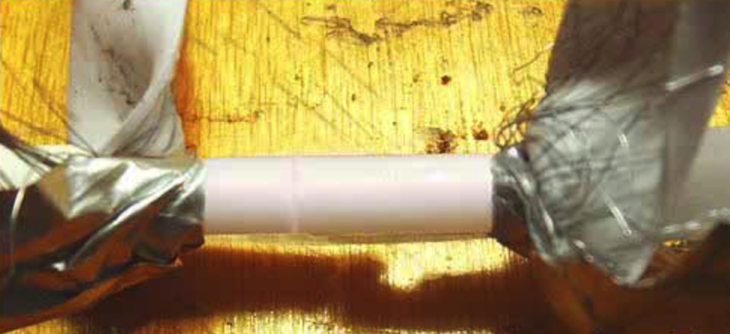

10. Разровняйте кабель, чтобы обе половинки диэлектрика плотно прислонились. Лишние выступы аккуратно обрежьте, соблюдая минимальные зазоры.
11. Для надежности можете обмотать диэлектрик изолентой.

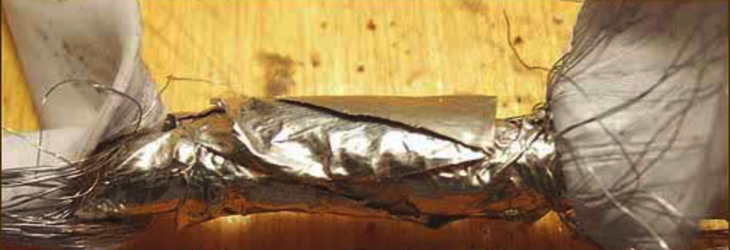

12. Фольгированный (алюминиевый) экран верните в исходное положение. В месте стыка один слой должен примерно на 20 см зайти на другой. Но внутренняя сторона материала не является токопроводящей. Поэтому необходимо развернуть сверху заходящий слой, чтобы было соприкосновение токопроводящих поверхностей.

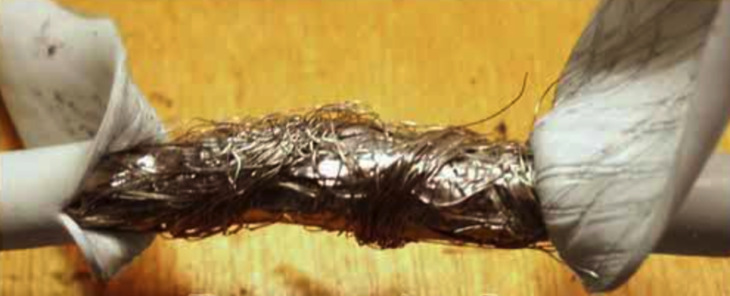

13. Так же присоедините оплетку. Дополнительно можете спаять нити.

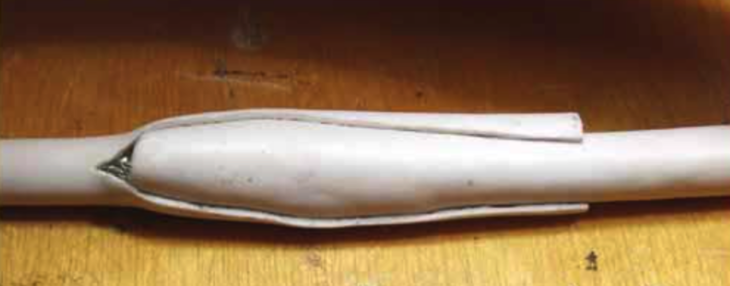

14. Заправьте оболочку сначала от первого провода. А сверху первой оболочки накрывайте второй материал.

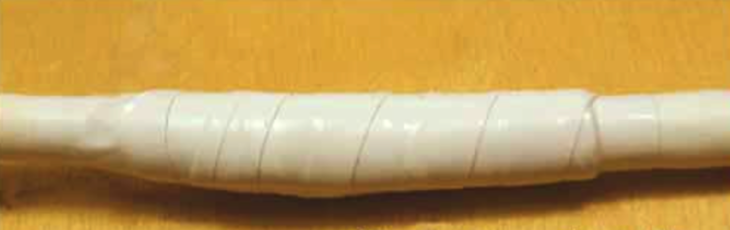

15. Последним шагом, чтобы оболочки не разъединялись, перемотайте все соединение изолентой.

Скручивание кабелей между собой

Стоит применять способ только для экстренного возобновления показа телевидения. Для работы понадобится только острый нож (канцелярский или обычный), чтобы разделать провод. Саму скрутку можно выполнить руками. Чтобы качественнее прижать жилу к жиле, а экран к экрану, можно прижать плоскогубцами.

Соединять можно только одинаковые материалы. Если сделать контакт разных материалов (например, алюминий с медью), то со временем произойдет окисление. В итоге контакт будет нарушен, и передача сигнала прекратится.

Подготовка провода похожа на зачистку перед пайкой. Процесс скрутки наглядно показан на изображении ниже.

1. Выполните зачистку.
2. Скрутите жилы.
3. Заизолируйте изолентой место скрутки.
4. Соедините экраны.
5. Сверху также сделайте защиту изоляцией.

Можно даже обойтись без скрутки сердечника. Просто засовываете обе жилы в диэлектрики. Подробнее смотрите в видео.

Соединение через разветвитель

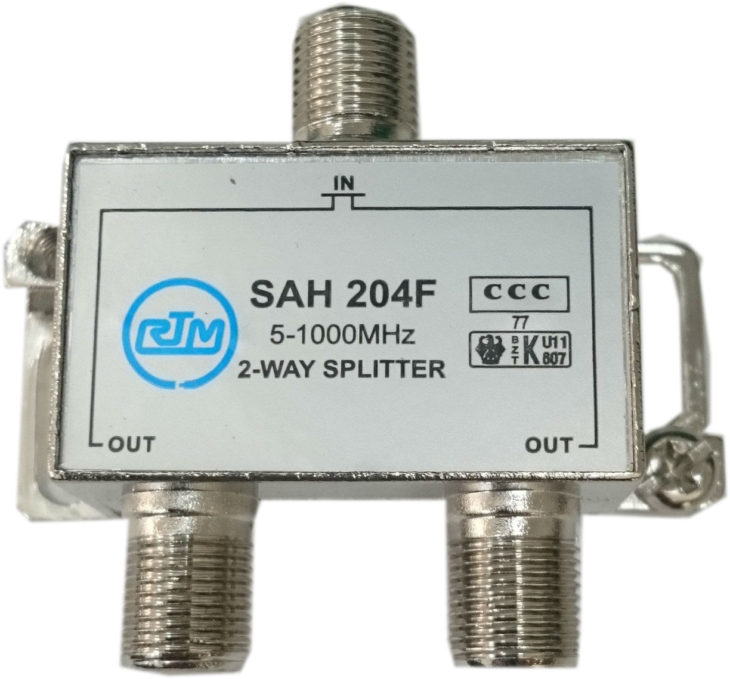

Самый маленький разветвитель имеет три гнезда:

• одно для подсоединения кабеля, ведущего от антенны;
• два гнезда, чтобы подключить пару других проводов.

В первое гнездо «ANT IN» заходит антенный сигнал полной мощности. С двух других гнезд «ANT OUT» выходит тот же телесигнал, только уже деленный поровну между каждым выходом. Следовательно, каждый телевизор получит половину от сигнала, который ранее получал один телеприемник.

Если делитель предназначен для подключения трех телевизоров, то ослабление сигнала произойдет втрое.

Вывод: сколько выходов на разветвителе, во столько раз падает уровень сигнала.

По этому причине задействовать разветвитель в качестве соединительного звена на кабеле для одного телеприемника нет смысла. Да и стоит делитель дороже, чем обычный коаксиальный соединитель.

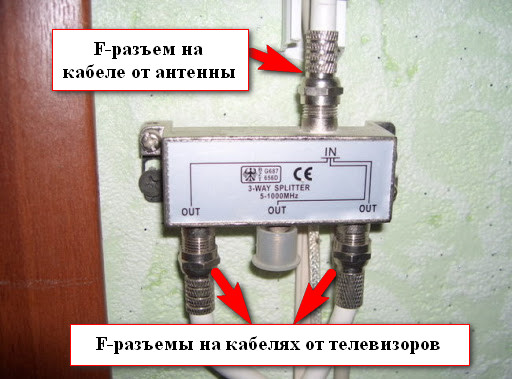

Но когда нужно к одиночному кабелю подключиться другим телевизором, разветвитель в схеме потребуется. Общая схема подключения выглядит так:

1. Разрезается кабель в месте, где будет ставиться разветвитель.
2. На все свободные концы кабелей надеваются разъемы.
3. Кабель, который заходит в квартиру (дом) от антенны, соединяется с делителем через приделанный разъем. Присоединять нужно к входному гнезду. Подписывается вход «ANT IN».
4. Два оставшихся кабеля аналогичным образом соединяются со «сплиттером» к выходам («ANT OUT»).

Даже на два телеприемника схема с разветвителем может не обеспечить приемлемое качество сигнала. Если ранее при одном ТВ-устройстве сигнал был не самым лучшим, то с делителем уровень может упасть в самые низы. Поэтому при разветвлении рекомендуется подключать усилитель. Или сразу ставить мощную активную антенну со встроенным усилителем.

Типичные ошибки

1. Неправильный подбор разъемов. Кабели имеют разный диаметр. Соответственно, штекер может оказаться великоватым. Тогда провод будет непрочно держаться внутри F-коннектора, шататься. Даже при несильном потягивании кабеля он может выскочить с разъема.
2. Грубая зачистка, которая приводит к чрезмерному повреждению оплетки или случайной надрезке жилы.
3. Выбор способа скрутки для разнородных по составу материалов. Контактируя между собой, разные составы начнут окисляться, и соединение нарушится.

Заключение

Отремонтировать поврежденный провод или сделать наращивание существующего грамотнее всего, используя предназначенные для этого детали (разъемы и переходники).

Если необходимо удлинить провод, можно обойтись без ремонтных работ, разделки проводов и установки разъемов. Эффективно применение готовых коаксиальных удлинителей.

В крайнем случае, если под рукой нет «ремонтного набора», применяется пайка. В безвыходной ситуации, если нет паяльника, проводники скручиваются и изолируются.
