Как подключить и настроить приставку к телевизору на 20 каналов цифрового телевидения

Для перехода от аналогового на цифровое телевидение надо, чтобы телевизор мог принимать и обрабатывать соответствующий сигнал. Цифровое ТВ более качественное. На территории РФ общедоступны 20 каналов. В Москве и Крыму доступен еще третий мультиплекс, что увеличивает количество каналов от цифрового вещания. Постепенно количество аналоговых ретрансляторов будет уменьшаться, а вскоре останется только цифровое эфирное, спутниковое и кабельное ТВ. Предпочтение многие отдадут именно цифровому антенному по одной причине – бесплатность.

У многих людей устаревшие телевизоры, не поддерживающие DVB-T2 стандарт. Конечно, можно приобрести новый телевизор со встроенным цифровым тюнером. Но тогда стоимость перехода на цифровые телеканалы будет немалой. Проще приобрести внешнюю приставку. Устройство принимает на себя DVB-T2 сигнал от антенны, преобразовывает его в аналоговый и подает на ТВ-приемник. Если при покупке вопросов не возникает, надо только взять обычный цифровой ресивер без наворотов. То с дальнейшим подключением цифровой приставки к телевизору, настройкой каналов могут появиться проблемы.

В статье предоставлено исчерпывающее руководство, от инструкции по самой приставке, до подключения и поиска каналов. Выполнив все пошагово, получится отобразить 20 каналов на телевизоре.

Марка телевизора не влияет на технологию подключения. Везде одинаковые разъемы, принцип работы техники. К тому же телевизор практически никак не задействуется при настройке. Только переключается в режим отображения с другого источника. Однозначно, легко удастся подключиться к брендам телевизоров: LG, Samsung, Sony, Philips, Dexp, Toshiba и другим. Основное требование – иметь на задней панели корпуса три входа разного цвета (красного, белого и желтого), или HDMI.

Вкратце про выбор приставки

Все приставки «плюс-минус» одинаковые. Но рекомендуем при выборе учитывать следующие характеристики:

1. Производитель. Качество любой техники в первую очередь определяется производителем. Известные бренды, чтобы не потерять позиции на рынке, всегда будут выпускать технику наивысшего качества. Чтобы приставка хорошо работала и долго, обратите внимание на этих производителей: Lumax, BBK, World Vision, Selenga, Harper, Cadena, D-Color.
2. Скорость работы. Просмотр телевидения предусматривает довольно частое переключение каналов, чтобы найти интересную передачу. Есть приставки, которые могут переключаться с большими задержками, вплоть до 4-5 секунд. Такие задержки доставляют неудобства, поэтому лучше выбирать тюнер с задержками не более 1,5-2 секунд.
3. Интерфейсы подключения. Если хотите смотреть каналы в максимально возможном качестве, нужен HDMI интерфейс. Но тогда необходимо, чтобы и телевизор был оснащен этим разъемом.
4. Интерфейс меню. Чем сложнее меню, тем труднее настроиться и управляться с ресивером. Желательно, чтобы в меню было как можно меньше пунктов и находились они сразу в главных разделах.

Есть еще много дополнительных параметров, которыми можно оперировать при выборе, но перечисленные выше являются основными.

Список хороших приставок:

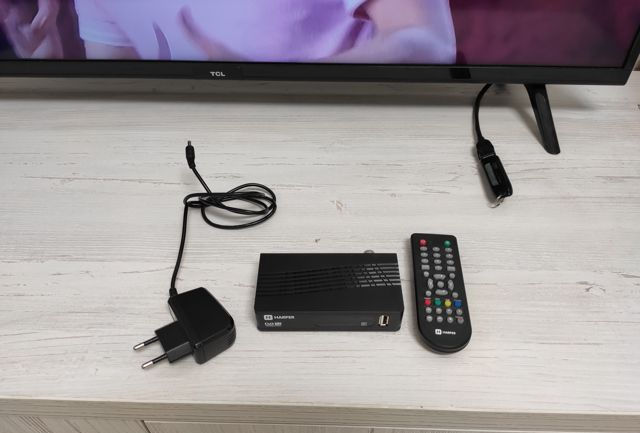

• HARPER HDT-2-1202;

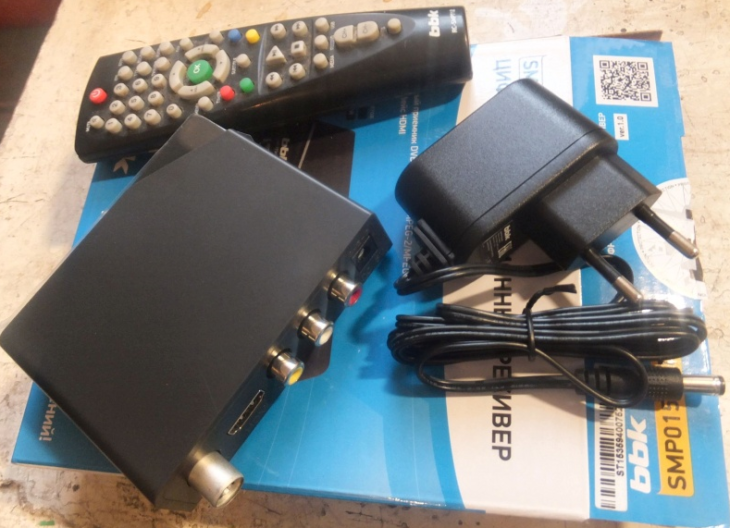

• BBK SMP015HDT2;

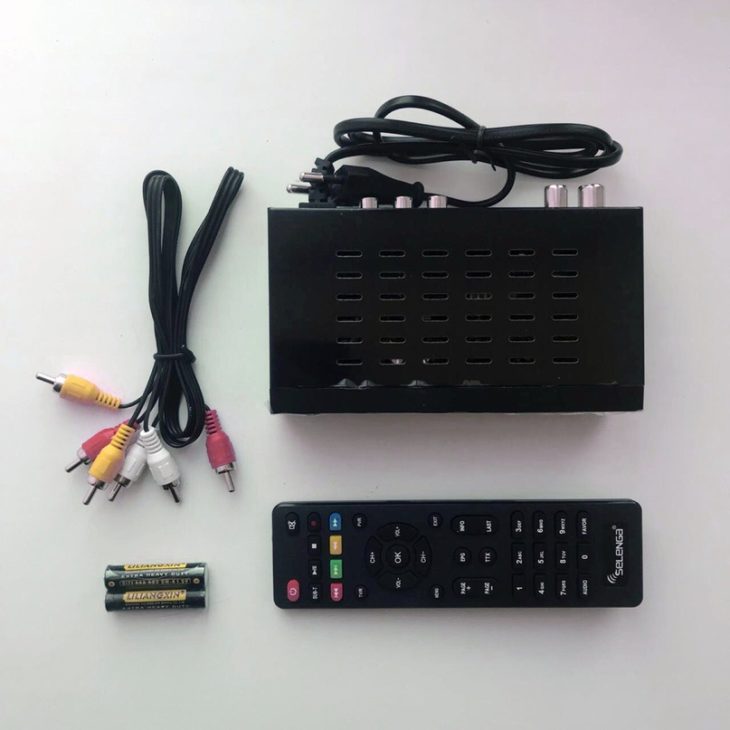

• Selenga HD950D;

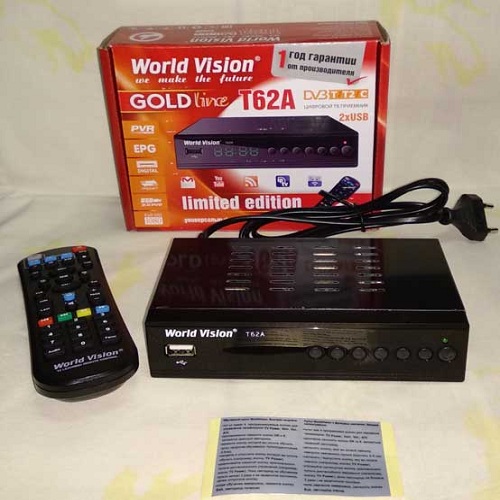

• World Vision T62A;

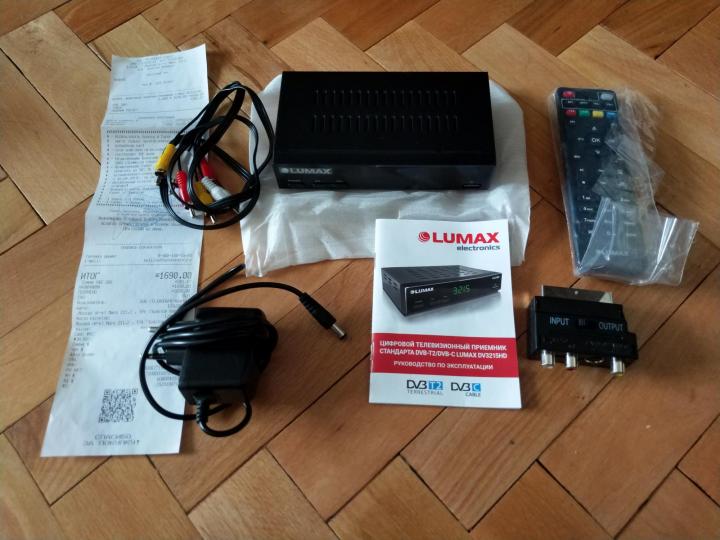

• LUMAX DV-3215HD;

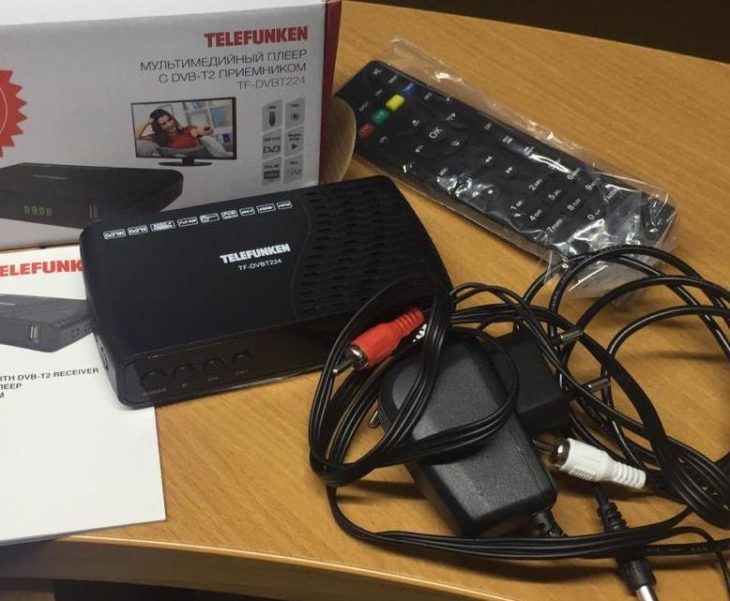

• TELEFUNKEN TF-DVBT224.

Необходимое оборудование

Вся конструкция для просмотра телепередач состоит:

• из телевизора;
• эфирного приемника Т2 сигнала (встроенного в TV или внешнего);
• антенны;
• кабеля для подключения ресивера к антенне.

Стандартный комплект приставки

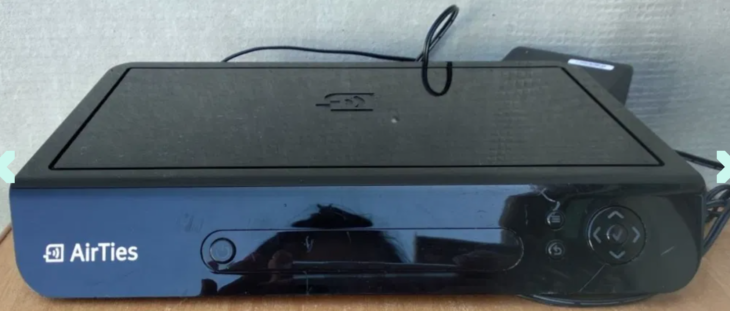

1. Сама приставка (ресивер, цифровой приемник, тюнер, декодер). Представляет собой небольшой блок с разъемами и, возможно, кнопками. Количество разъемов, кнопок, наличие дисплея, определяется стоимостью приставки. Дополнительно приставка может обладать другими функциями, например, записывать изображение на флеш-накопитель, подключаться к интернету. В последнем случае приемник делает из обычного телевизора своего рода Smart TV.
2. Пульт для управления приставкой (включение, выключения, настройки, переключения каналов). Сигнал от пульта поступает на приставку посредством инфракрасных лучей. Излучатель находится на переднем конце пульта, как и в любом пульте дистанционного управления.

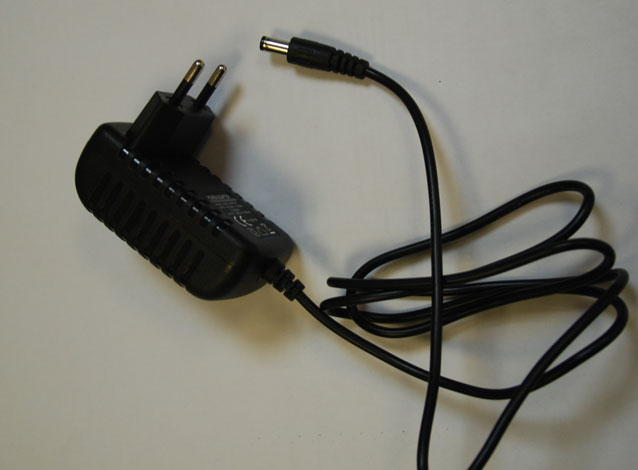

3. Блок питания. Преобразует бытовое напряжение 220В в меньшее, нужное для работы устройства. Блок может находиться внутри приставки или быть выведенным наружу. В первом случае от приставки идет обычный сетевой кабель, которым ресивер включается в розетку. Во втором блок находится на втором конце шнура и втыкается в розетку.

Новые модели приемников всегда работают с распространенными стандартами цифрового ТВ: DVB-C, DVB-T и DVB-T2. Чего не скажешь про старые приставки. Вполне вероятно, что ваш ресивер работает только на обработку сигнала DVB-T. Если устройство куплено очень давно, тогда риск присутствует. Современные же приставки для приема цифрового телевидения подходят.

Что надо кроме приставки

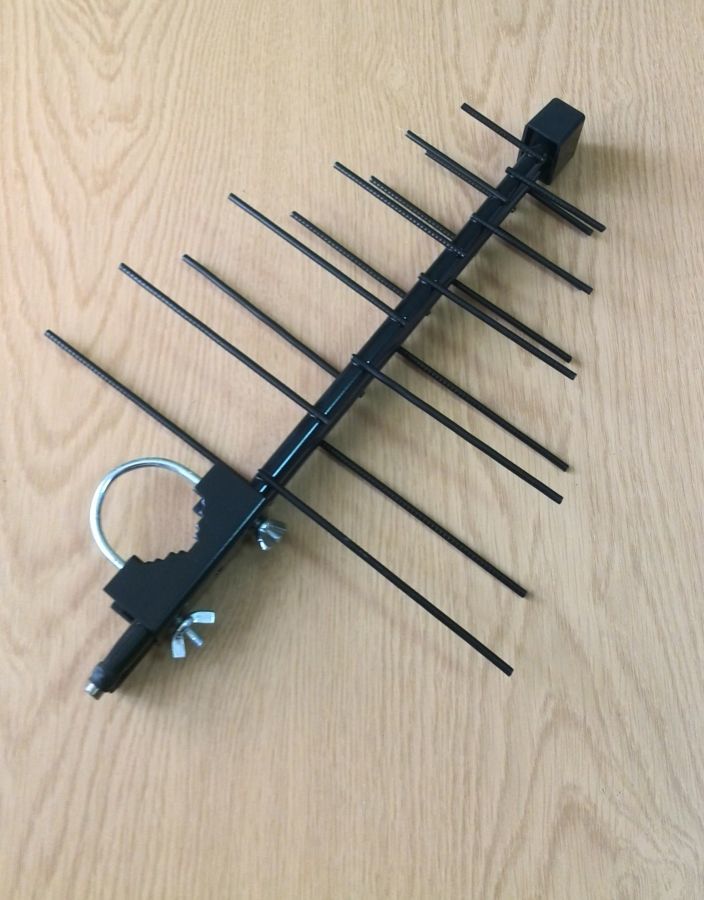

• Антенна. Аналоговый сигнал передает волны метровой длины. Поэтому антенна тоже должна быть сконструирована на прием метровых волн (МВ). Цифра вещается передачей дециметровых волн, а значит нужна такая же антенна (ДМВ). С другими типами антенн настроить приставку и успешно показать цифровые каналы не получится. Исключение – всеволновая антенна, которая одновременно может принимать волны метровой и дециметровой длины. Всеволновое устройство полезно, если кроме цифры все еще есть необходимость смотреть аналоговые каналы. Например, кроме федеральных каналов, может вещаться местное аналоговое ТВ.

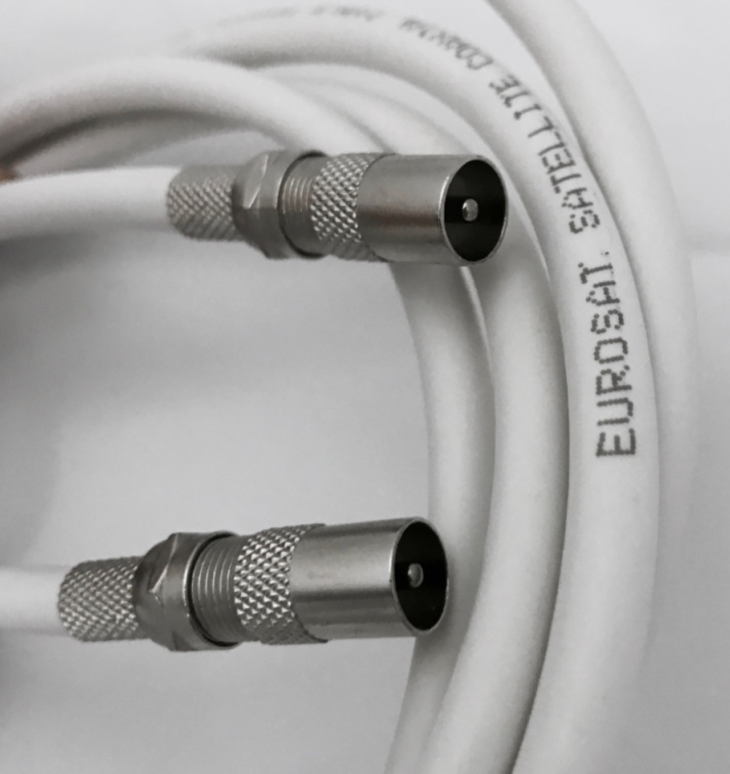

• Кабель. Обычный двухжильный провод не подходит для передачи сигнала от антенны к принимающему устройству. Нужен проводник, который будет иметь минимальные потери сигнала. Для соединения приставки с антенной требуется коаксиальный антенный кабель. Продается метрами, при покупке кабель нарезается нужной длины. А значит, нужен минимум один штекер, который монтируется на свободный конец кабеля. Штекер же вставляется в разъем на приставке.

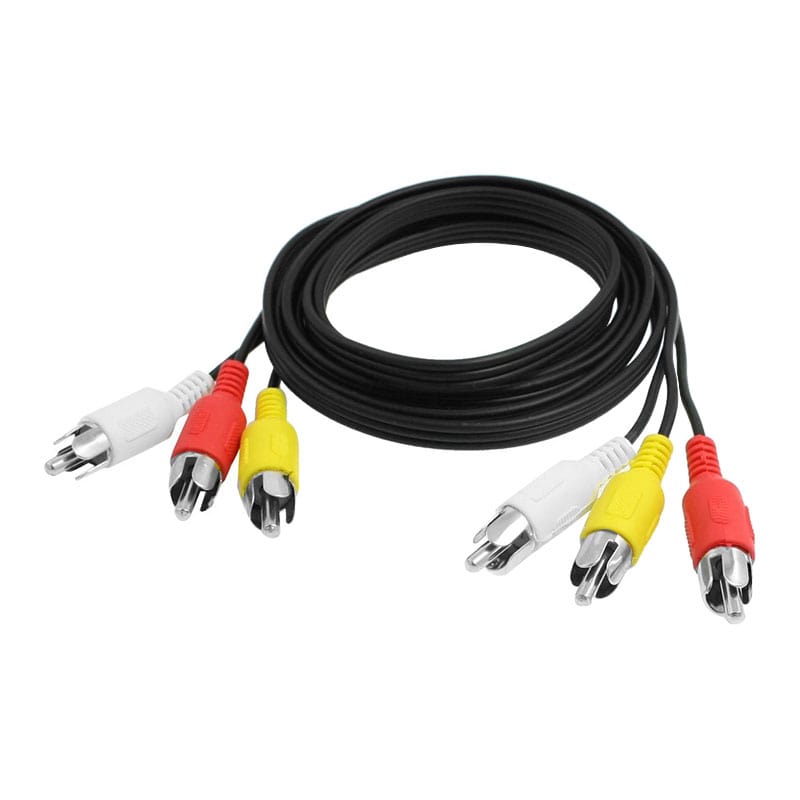

• Мультимедийный кабель 3RCA to 3RCA (колокольчики). Нужен для передачи аудио и видеосигнала. На каждом конце по три штекера. Каждый обозначается конкретным цветом. Желтый – передача видео, красный – передача аудио для правого аудиоканала, желтый – для левого. Приставка часто укомплектована RCA-кабелем. Но иногда в коробке кабеля может не оказаться. Тогда «соединитель» приобретается отдельно в компьютерных или магазинах бытовой техники. Используется для соединения как со старыми, так и с новыми телевизионными приемниками.

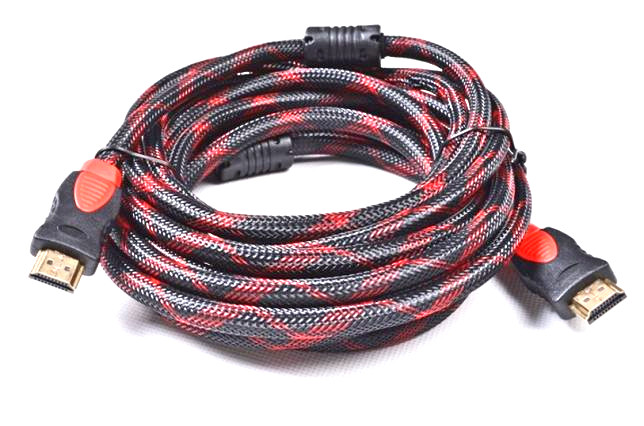

• HDMI кабель. Более современная версия кабеля, чтобы подключить приставку. Не все устройства оснащены HDMI разъемами, поэтому в комплекте кабеля нет. Если нужна более качественная картинка на экране телевизора, тогда HDMI кабель можно приобрести дополнительно.

Назначение разъемов

Чтобы соединить приставку проводами с телевизором, и первое, и второе устройство содержит на задней панели корпуса разъемы.

Стандартные разъемы

На DVB-T2 приставке, в зависимости от марки и модели, всегда встретятся такие разъемы:

1. Антенный (называется RF IN или ANT IN). Необходим для подключения коаксиального кабеля от эфирной антенны.
2. Вход для подключения сетевого кабеля. Подписывается «DC-5V» или «DC-IN». Служит для соединения с кабелем питания. Внешне может отличаться.
3. Обязательно присутствуют разъемы для вывода картинки и звука на телевизор. Применяются выходы RCA и HDMI. Могут быть по отдельности, то есть разъем только под «тюльпаны» или только под HDMI. Часто вмонтированы оба выхода. Если есть HDMI, рекомендуется подключаться к телевизору через него, чтобы получить изображение высокого качества. Белый и красный RCA выходы при этом можно использовать для подключения внешней акустики. Наличие обоих разъемов также позволяет подсоединить к одной приставке два телевизора. Первый ТВ соединяется HDMI-шнуром, второй через RCA.





4. Антенный выход. Подписывается «RF-OUT», «RF-LOOP», «LOOP-OUT». Позволяет сделать последовательное соединение с другим ресивером. Сигнал с выхода можно передать кабелем на антенный вход в телевизоре и принять дополнительно аналоговое вещание.
5. USB. Можно подключать внешние носители (флешки, жесткие диски) для записи на них телепрограмм или просмотра ранее записанной информации с накопителя. Допускается возможность подключения Wi-Fi адаптера.

Редкие разъемы

• VGA. Разработан еще до 2000 годов. Применяется для подключения мониторов к разъемам видеокарты на компьютерах и ноутбуках. Когда-то использовался для жидкокристаллических телевизоров и плазменных панелей. Передается только картинка. Для проигрывания звук нужны дополнительные кабели. На смену VGA пришел HDMI.
• SCART. Многофункциональный европейский стандарт. Каждый телевизор последних годов производства оснащен минимум одним SCART разъемом. Предназначен для подключения мультимедийной техники. Преимущественно встраивается в приставки, которые выпускаются на еврорынок.
• S-Video. В новые ресиверы уже не встраивается. Интерфейс является устаревшим и для подключения через него требуется переходник. Качество передачи картинки высокое, но HD не поддерживает.

Как подключить ТВ-приставку

Чтобы получить результат, словить необходимый набор каналов, надо правильно подключить приставку к телевизору. Порядок работ несложный, надо только в правильной последовательности и в нужные разъемы вставить имеющиеся кабели ото всех устройств.

К современному телевизору

Современным можно считать телевизор, на котором есть RCA или HDMI порты.

1. Делается выключение техники.
2. В антенный вход приставки вставляется штекер от антенного кабеля.
3. В разъем питания вставляется сетевой кабель, который потом подключится к розетке.

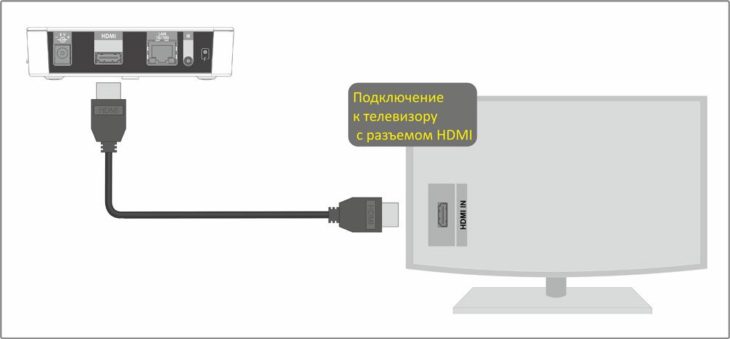

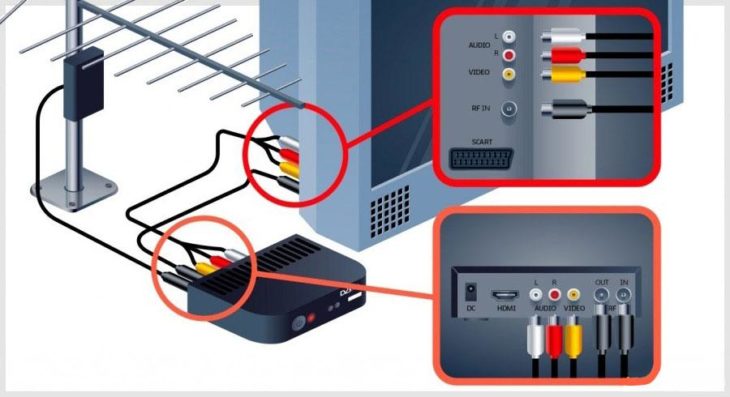

4. В зависимости от существующих интерфейсов на ТВ и ресивере, делается подключение устройств между собой. Настоятельно рекомендуется подключать по HDMI (рис. 1). Если интерфейс отсутствует, тогда соедините RCA-кабелем (рис. 2).





   Проследите, чтобы цвета штекеров и разъемов на каждом аппарате соответствовали друг другу. Хоть перепутать местами цвета очень сложно, все же случаи ошибки бывают.

5. Если на приставке есть антенный выходной разъем, можно задействовать и его. Сделайте подключение подходящим кабелем, тогда возможен просмотр через приставку сразу аналоговых и цифровых телепрограмм. На изображении выше как раз показано такое подключение.
6. Шнур питания от приставки вставьте в розетку.
7. Включите телевизор и приставку с помощью пульта. На телевизоре выберите источник входящего сигнала (AV, HDMI, SCART). Если подключение организовано правильно, тогда на экране появится интерфейс приставки.

К старому телевизору

Под старыми могут пониматься разные телевизоры:

• в которых из цифровых есть только RCA интерфейс;
• советские кинескопные приемники, где, кроме антенного, нет других выходов.

В первом случае подключаться надо через «тюльпаны».

Во втором есть два варианта решения проблемы:

1. Потребуется ресивер со вторым антенным разъемом (выходным, «RF-OUT»). Покупается кабель с подходящими на обоих концах штекерами. Затем выполняется подключение. Теперь, кроме цифровых, можно сделать поиск аналоговых программ. Но антенна должна быть всеволновой.

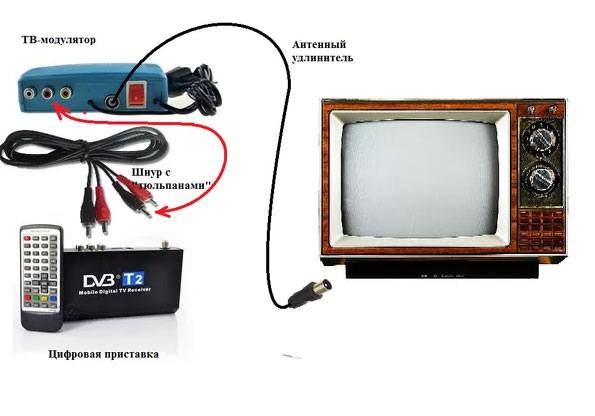

2. Если разъем «RF-OUT» не предусмотрен, тогда промежуточным звеном между ресивером и телевизионным приемником должен быть RF-модулятор. Приобретается отдельно. Внешне может напоминать обычный переходник-разветвитель или устройство с полноценным пластмассовым корпусом. С одной стороны присутствуют входы, к которым подключается приемник Т2 сигнала. Со второй– выходы, от которых кабель ведет к телевизору.

О переходниках

Бывает, что разъемы на телевизоре и тюнере не сходятся. Например, в ресивере есть HDMI, в телевизоре только тюльпаны (или наоборот). В таком случае нужен переходник HDMI-to-3RCA (или наоборот).

Проблема в том, что на рынке сейчас есть обычные кабели с разными штекерами на обоих концах. Люди часто покупают их и не получают результата. Подкупает простота использования китайских кабелей и цена.

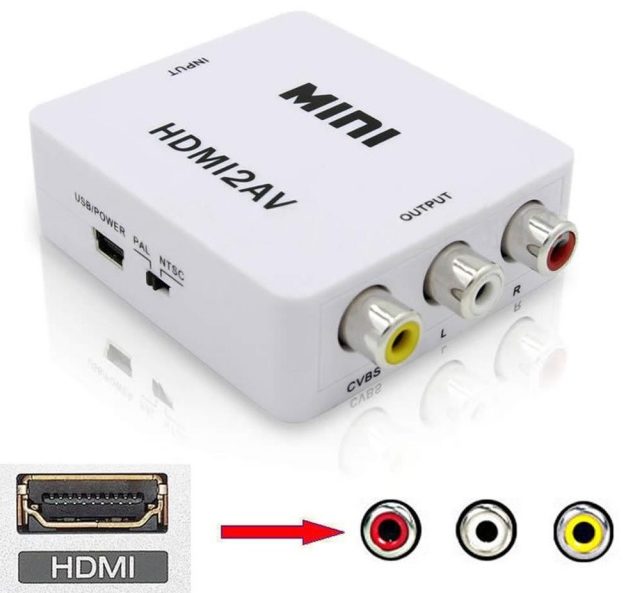

Нюанс в том, что HDMI передает цифровой видео и аудиосигнал, а RCA – аналоговый. Простой кабель не сработает, так как сигналы нуждаются в преобразовании (декодировании). Требуется переходник-конвертер, внешнее представляющий собой небольшой блочок.

Чтобы при подключении любой техники понимать, нужен ли конвертер, стоит знать тип сигнала каждого разъема. Если сигналы разные по типу, значит конвертер необходим.

1. RCA – аналоговый;
2. HDMI – цифровой;
3. SCART – аналоговый и цифровой;
4. VGA – аналоговый.

Как настроить цифровую приставку

Чтобы телевизор показывал картинку с ресивера, надо сначала выбрать источник, которым делалось подключение. При подключении через RCA выбирается AV, для HDMI – HDMI, SCART – SCART и так далее. Источник выставляется после нажатие кнопки «Source» на пульте.

1. Кнопкой на пульте включается приемник. Начнется загрузка тюнера, как правило, с логотипа фирмы производителя.

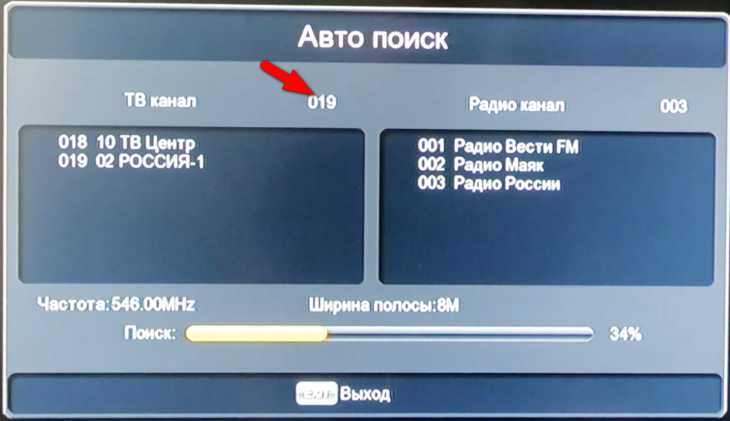

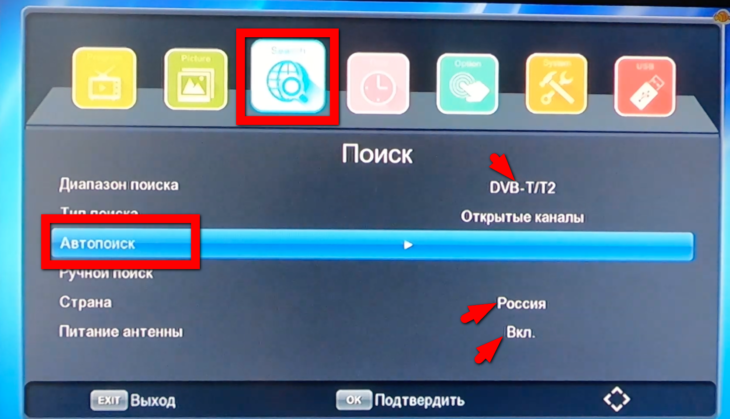

2. Практически всегда операционная система приставки предложит сразу выполнить базовую настройку. Среди возможных параметров будет доступно изменения языка, региона, типа сигнала (нужен DVB-T2), разрешения изображения, соотношение сторон и другие. Попробуйте сразу выполнить автопоиск каналов. После автоматического поиска в память приставки должно добавиться и сохраниться 20 каналов. Число соответствует мультиплексам PTPC-1 и PTPC-2, каждый содержит по 10 каналов ровно. Иногда требуется ручное сохранение телеканалов в памяти ресивера, иначе потребуется повторный поиск.

Если на антенне есть усилитель и он нуждается в питании, то приставка может запитать его через свой выход. Нажмите на копку «Меню» или «Домой» на пульте ДУ и выберите пункт «Поиск». Внутри должна быть строка «Питание антенны». Переведите настройку во включенное состояние.

Дополнительно ничего физически подключать не требуется. Питание будет происходить через антенный кабель.

Когда приставка запускается не впервые, надо попасть в меню, далее в раздел «Поиск». Потом выбирается вариант поиска и запускается сканирование. Легче всего найти телеканалы автопоиском. При отсутствии проблем с подключением и расположением антенны относительно ретранслятора, приемник сам просканирует все частоты, найдет и добавит каналы.

Подробнее ознакомиться с возможностями ресивера можно по видео ниже. Интерфейс может отличаться в зависимости от производителя и марки приставки. Но основной набор функций практически всегда очень похож.

Если автоматическая настройка каналов не удалась, тогда можно попробовать запустить процесс вручную.

Пошаговая инструкция по настройке вручную:

1. Сначала на карте ЦЭТВ определите частоты и номер ТВК для своего дома. Перейдите по ссылке https://карта.ртрс.рф/, вбейте в поисковую строку сервиса свое местоположение (город, регион, дом). На карте найдите нужный дом и кликните левой кнопкой мышки по строению. Появится таблица с информацией о двух близлежащих вышках.При ручном поиске нужно будет указать частоты вещания двух мультиплексов самого близкорасположенного ретранслятора, номер телевизионного канала. Желательно подстроить расположение антенны, чтобы она как можно четче была направлена на телевышку. Это позволит добиться наивысшего уровня сигнала. Направленность можно настроить с точностью до градуса с помощью магнитного компаса. Тоже указывается в информации о ретрансляторе.
2. В меню ресивера заходим в раздел «Поиск», далее в пункт «Ручной поиск».
3. В соответствии с данными, которые взяты с карты цифрового эфирного телевидения, выбираем номер канала, автоматически подставится частота первого мультиплекса. Или можно ввести частоту канала. Сделайте как вам удобно. Начните поиск нажатием кнопки «OK» на пульте.


   Если шкала показывает уровень сигнала меньше половины, тогда лучше покрутить антенну, попробовать найти для нее более удачное место установки.

   Добиваемся максимального сигнала и начинаем поиск, дожидаемся завершения сканирования. После обнаружения всех возможных каналов приставка сделает сохранение и сразу начнет показывать.

4. Аналогично настраиваем показ следующих 10 каналов (второй мультиплекс).

Для автопоиска ручной способ тоже будет полезен. Он помогает определить уровень принимаемого сигнала антенной. Сначала перейдите в ручную конфигурацию, выставьте частоту, отрегулируйте антенну. Затем делаете автоматическое сканирование. Принцип хорошо показан в следующем видео.

Проверка качества сигнала

Вместо 20 необходимых, приставка может обнаружить меньше каналов. Ситуация объясняется недостаточной мощностью сигнала, который приходит от антенны. Чтобы проверить текущее состояние сигнала, нажмите кнопку «INFO» на пульте. Появится окно с информацией, где будет две полоски, полностью заполненных или на определенный процент.

Индикаторы показывают сигнал в реальном времени. Можно прямо во время показа попытаться улучшить сигнал. Покрутите антенну в разные стороны, вынесите на улицу, если приемник комнатный. Наиболее эффективно помогает качественная активная антенна.

Несколько телевизоров и один ресивер: как быть?

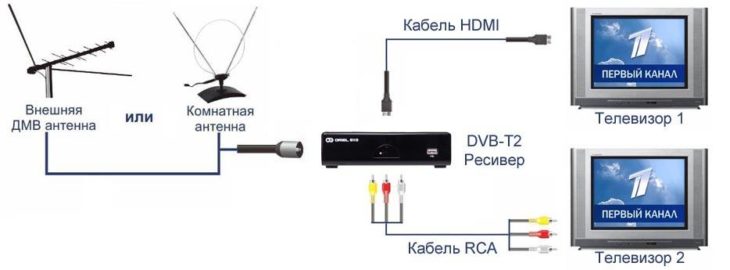

Подключить два и более телевизора к одной приставке можно разными способами.

Основная проблема, что при использовании одного ресивера трансляция на все телевизоры будет одинаковая.

Если такое подключение устраивает, тогда на приемнике должно быть предусмотрено несколько разъемов для передачи выходного сигнала. Например, гнезда под тюльпаны и HDMI. Осуществляется соединение к каждому выходу отдельного ТВ соответствующими шнурами. Не надо покупать второй ресивер. Недостаток очевиден – показывается везде одно и то же. Для нескольких человек, которые смотрят ТВ в разных комнатах, схема однозначно не подходит.

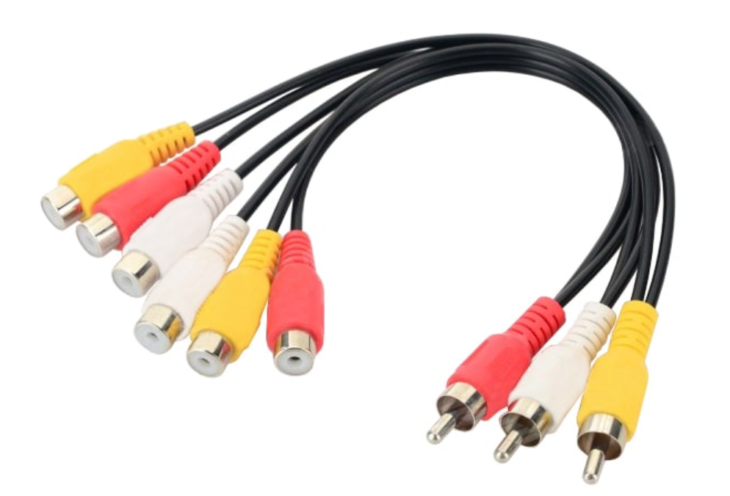

Если в приставке только один выход, то поможет сплиттер (делитель). Например, AV-сплиттер, если встроены только RCA разъемы.

Чтобы телевизоры были независимыми, придется соединить две приставки. Разъем высокочастотного ТВ-сигнала (RF-OUT) первой приставки соединяется коаксиальным кабелем со входом «RF-IN» второй приставки. Затем надо подключить и настроить телевидение на каждом ресивере по стандартной схеме. Каждый приемник подключается и работает на отдельный TV.

Возможные проблемы и способы решения

Каналы не находятся

• Повреждение кабеля или место соединения. Проверьте прибором целостность кабеля, или хотя бы осмотрите его внешне, чтобы не было сильных перегибов и повреждений изоляции. Дополнительно инспектируются штекеры, места соединения жилы и экрана на антенне или усилителе.
• Если вместо 20 каналов отображается 10, или еще меньше, проблема может крыться в неправильной направленности антенны. По карте ЦЭТВ определите пеленг и направьте антенное устройство максимально точно, опираясь на показатели компаса.
• Неправильный тип антенны. Цифра вещается волнами дециметровой длины. Аналоговое вещание происходит метровыми волнами. Конструктивно, принимающие элементы антенны должны быть выполнены того же размера, что и волна. Поэтому часто при переходе на цифровое телевидение, ранее отлично работавшая антенна, перестала ловить каналы. Это связано как раз с ее типом. Ситуация исправляется только заменой антенны на новую. Нужна ДМВ-антенна. Рекомендуется использовать заводские антенны с усилителями. Но можно сделать антенну для цифрового ТВ своими руками. Если ретранслятор вещает с недалекого расстояния, до 15 км, то вполне подойдет антенна из пивных банок или типа «петля».
• Кабельное телевидение тоже передает телевизору сигнал в цифровой форме. Отсутствие каналов может говорить о повреждении кабеля или проблем в распределительном щитке.
• Приемник не работает со стандартом видеосигнала Т2. На этапе настройки уже станет понятно, есть ли поддержка DVB-T2, так как доступен выбор режима. Если среди доступных стандартов присутствует только DVB-T, тогда без покупки нового приемника никак.
• Обязательно должно поступать напряжение на антенный усилитель, если такой находится на конструкции. Перед первым запуском поиска в одноименном разделе меню надо включить подачу питания. Пункт легко найти по похожему названию.
• Выход из строя самого приемника.

Настраиваются не все каналы

• Ретранслятор, который сейчас задействован для показа, может банально вещать только один мультиплекс. То есть, получится найти всего 10 каналов, а то и меньше, если сигнал будет недостаточным. На карте ЦЭТВ еще раз посмотрите информацию о телевышке. Убедитесь, что работают оба мультиплекса. Если ситуация подтвердилась, тогда нужно переключиться на другую вышку. Или поиграться с антенной, дабы попытаться настроиться еще на какие-то трансляторы.
• Определенное число каналов может не сохраниться во внутреннюю память ресивера. Поможет только перенастройка – повторное сканирование.

Слабый сигнал

• Большая отдаленность телевизионной вышки. Близкое расположение гарантирует хороший сигнал. А значит, при отсутствии проблем на ретрансляторе и с техникой, получится настроить приставку на 20 каналов. Если ретранслятор установлен на расстоянии до 15 км, то справиться с приемом мультиплексов сможет самодельна антенна. В случае большего расстояния, например, свыше 30 км, лучше установить антенну с коеф. усилением от 15 Дб.
• Атмосферные явления. Плотные и интенсивные осадки (снег, дождь) могут ухудшить сигнал. Надо просто переждать.
• Затененный прием. Поступлению радиосигнала к антенне могут препятствовать высокие непрозрачные объекты. Например, высокие бетонные дома, заборы, горы, холмы и тому подобное. Приемник может находиться сильно низко, «в тени». Можно установить телеантенну на максимально возможной высоте, поэкспериментировать с пеленгом и попытаться принять отраженный радиосигнал.

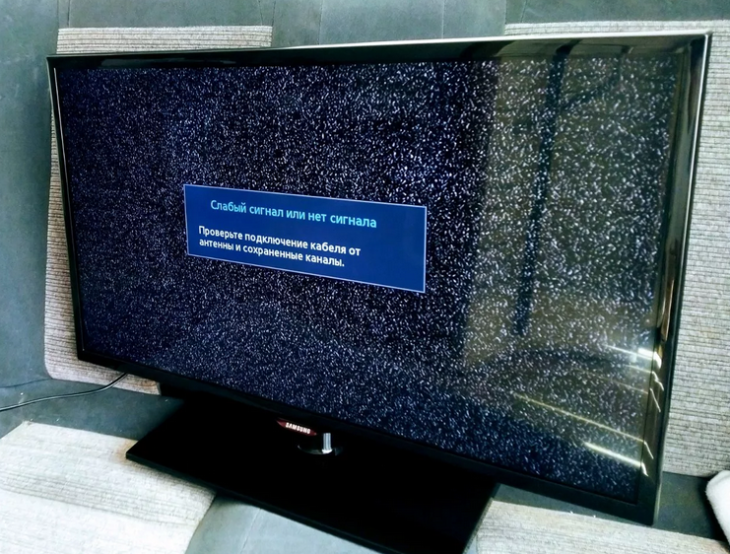

Отсутствует сигнал

Если на телевизоре пишет «Нет сигнала», причина может крыться:

• В проблемах на стороне потребления – с антенной или кабелем;
• в проведении работ по ремонту и профилактике. Ретранслятор периодически отключается, но потом снова начинает вещать.

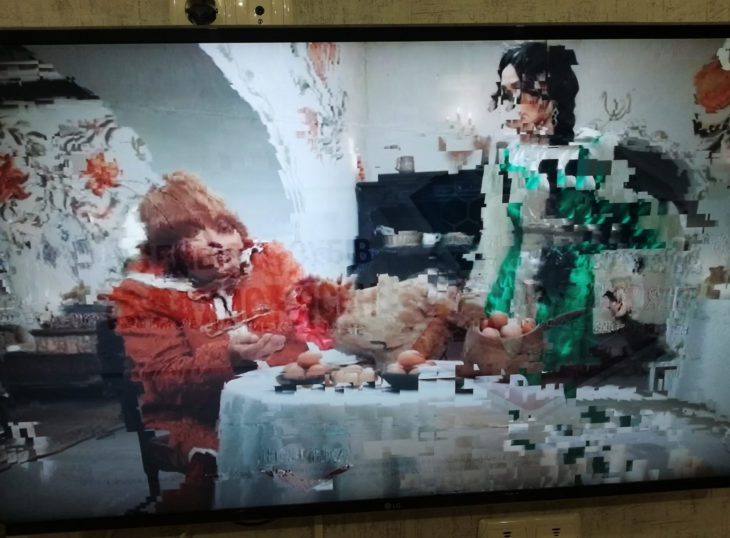

Изображение тормозит или зависает

Зависание картинки чаще всего означает наличие помех. Если говорить про аналоговое ТВ, помехи сопровождаются плавающими вертикальными полосами на экране, рябью, шипящими звуками. Приемник при помехах на «цифре» пытается сделать восстановление изображения. Поэтому вместо привычных признаков помех на экране картинка показывается рывками, квадратиками.

Зависание, вызванное ухудшением погоды, исчезает само по себе. Надо просто дождаться нормализации погодных условий. Если приему мешает другое устройство, которое излучает волны, то следует попытаться перенастроить каналы на частоте другой вышки.

Для спутникового телевидения и телевизоров китайского изготовления часто помогает обновление программного обеспечения и перепрошивка соответственно.

Каналы пропали

Сбиться каналы могут только вследствие двух факторов:

• проблемы на стороне ретранслятора (придется дождаться восстановления вещания);
• аппаратная или системная неисправность приставки (требуется ремонт или замена ресивера).

Как подключить ресивер к монитору

Обычные мониторы снабжены разъемами VGI и HDMI. Значит, для подключения необходимо задействовать кабели с такими же штекерами.

Единственный нюанс – если монитор не имеет встроенных динамиков, то надо подключить аудиосистему через тюльпаны к приставке.

Смотрим цифровые каналы без приставки

Обойтись без приставки возможно:

• если телевизор имеет встроенный цифровой тюнер DVB-T2, тогда каналы находятся через меню телевизора;
• когда телевизор Smart TV. Получится подключить телевизор к интернету через LAN-кабель или по беспроводной связи. Есть варианты платные и бесплатные. Среди платных могут быть сервисы онлайн-телевидения с ежемесячной абонентской платой. Можно получить доступ к большому количеству каналов в самом высоком качестве. Бесплатно можно настроить интернет-телевидение IPTV. Устанавливается специальное приложение, загружается плейлист с каналами. Для просмотра IPTV нужен быстрый интернет. Требуемая скорость для отображения без зависаний от 50 Мбит/с.
