Как правильно рассчитать и сделать антенну Харченко для цифрового телевидения

Для уверенного приема цифрового эфирного сигнала и показа телевизионных каналов нужна правильная антенна. Лучшим способом является покупка фабричной конструкции с усилителем. Так получится словить до 30 эфирных каналов стандарта DVB-T2 на территории РФ даже при сильной отдаленности ретранслятора.

Альтернативой выступает самодельная антенна. Можно изготовить более 10 вариантов конструкций, которые смогут принять «цифру». Одной из конструкций, которая обеспечивает хороший сигнал, является антенна Харченко.

В кругу радиолюбителей ее еще называют «биквадрат» (двойной квадрат), «восьмерка», «ромбовидная», «двойной ромб», «двойной зигзаг», «зигзагообразная».

Чтобы «биквадрат» работал на самом высоком уровне, нужно сделать антенну в соответствии с длиной волны, которая передается цифровым ретранслятором. Поэтому необходимо сделать небольшие расчеты, так как от этого зависит качество приема сигнала DVB-T2.

Понятие антенны Харченко

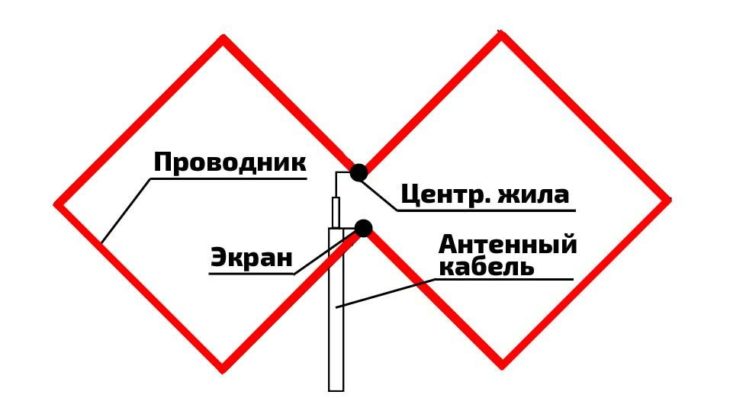

Это зигзагообразная антенна, которая внешне выглядит как два квадрата, скрепленные между собой. Каждый угол вибратора равняется 90°.

Прием сигнала на достаточном уровне обеспечивается из-за конструктивного исполнения, соблюдения величин, длины проволоки. Именно по этой причины важно максимально точно сделать расчет антенны под цифровое эфирное телевидение. Необходимо высчитать длину проводника.

Антенна «биквадрат» может использоваться не только для приема цифрового ТВ, но и в качестве усилителя других типов сигналов. Можно рассчитать конструкцию так, что получиться усилить сигнал мобильной связи, мобильного интернета (3G, 4G), Wi-Fi сигнала. В каждом случае при расчете потребуется в формулу подставлять разные величины.

Ромбовидная антенна, кроме большой сферы применения, имеет следующие достоинства:

• высокий коэффициент усиления;
• широкая область применения (описали абзацем ранее);
• широкополосность – способна принимать одновременно волны метровой и дециметровой длины, а значит, получится настроиться сразу на цифровые и аналоговые каналы;
• легкость и дешевизна изготовления. Получится сделать антенну Харченко своими руками для цифрового ТВ даже новичку. Нужно только сделать простой расчет под конкретные нужны, согнуть по шаблону кусок медной проволоки и подключить к конструкции антенный кабель.

Делаем биквадратную антенну своими руками

Временные затраты на сбор конструкции составляют максимум 1 ч. Если умеете управляться с инструментами, и есть хоть какая-то сноровка в сборе других конструкций, то получится уложиться в 30-40 минут. Элементы для сооружения часто можно найти в домашних условиях. В крайнем случае составляющие легко купить на радиорынке или в строительном магазине.

Материалы и инструменты

Основной перечень:

• проволока из меди с сечением 1,5-5 мм (алюминиевый проводник или другой материал лучше не использовать, так как на них сложно сделать пайку, а эти места прямо влияют на потери сигнала);
• коаксиальный кабель с сопротивлением 75 Ом (для цифрового телевизионного вещания), длиной 3-5 м (зависит от места размещения антенны, чем дальше установка от телевизора, тем длиннее будет кабель);
• плоскогубцы, чтобы согнуть проволоку в нужных местах, если материал толстый и руками сделать изгибы проблематично;
• материал для зачистки мест, с которыми будет соединяться кабель (напильник или наждачка);
• рулетка, сантиметр или линейка, чтобы точно измерить длину элемента;
• паяльник, материалы для легкой и качественной пайки (канифоль, олово);
• F-штекер, который монтируется на второй конец кабеля и вставляется в антенный разъем телевизора.

Если установка антенны будет выполняться на крыше частного дома, может понадобиться деревянный, пластиковый или даже металлический длинный брусок. Он будет служить в качестве матчи, на которую закрепится конструкция Харченко.

Для защиты соединений при установке снаружи зданий лучше защитить антенну от влияния влаги. Стык и места пайки проще всего обмотать изолентой. Этот вариант простой, так как изоленту в любой момент можно содрать и получить доступ к соединениям. Вариантом, который надежно закроет соединения (но намертво), выступает заливка эпоксидной смолой, силиконовым герметиком, термоклеем или лаком.

Видео

Расчет вручную

Расчет антенны для Т2 можно не выполнять, но тогда нет уверенности, что вы вообще сможете смотреть цифровые каналы. Поэтому требуется иметь точные данные, это позволит словить минимум 20 каналов в вашем регионе. Тридцать каналов (третий мультиплекс) возможно смотреть только в Москве, области и Крыму.

Выполним расчет на примере города Санкт-Петербург.

1. Сначала следует узнать частоты номеров каналов, которые вещаются в регионе. Так как антенна «биквадрат» должна работать в обоих диапазонах частот, то нужно узнать частоту канала первого и второго мультиплекса. Исходя из параметров ретрансляторов на карте ЦЭТВ, первый мультиплекс (ТВК 35) вещает на частоте 586 МГц, а второй работает на частоте 666 МГц (ТВК 45).

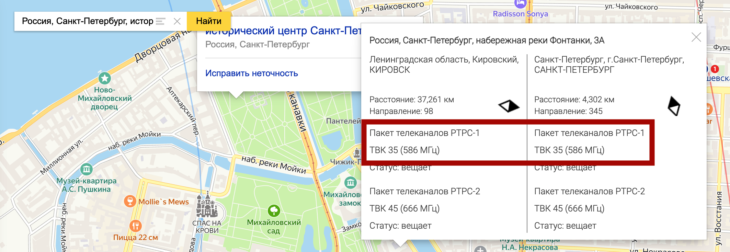

   По этой же карте вы сами можете узнать свои частоты. В строку поиска пропишите свой точный адрес и на карте кликните по своему дому.



2. Определяем среднее значение. Это даст возможность выполнить антенну в промежуточном исполнении и ловить радиосигнал сразу обоих мультиплексов. Высчитываем среднее арифметическое: (586+666)/2=626 МГц. Значение будет использовать при дальнейшем расчете.

Высчитываем длину по формуле: λ = c/F, где

• λ — искомая длина волны;
• C – скорость света (3*10⁸ м/с, что равно 300 с);
• F – средняя частота, определенная ранее (626 МГц).

Если подставить имеющиеся значения в формулу, то получим следующее:

λ = 300/626 ≈ 0,4792 м ≈ 47,92 см.

Это цифра, которая равняется длине медного проводника для изготовления одного ромба.

На практике, при изготовлении «биквадрата», такие размеры могут стать сильно большими. Разрешается взять меньшее значение, ровно в два или четыре раза.

Имеем:

• λ = 47,92 см/2 = 23,96 см;
• или λ = 47,92 см/4 = 11,98 см.

Теперь стоит рассчитать длину каждой стороны ромба. Будем использовать первоначальное значение 47,92 см.

• Значит, сторона будет равняться L = 47,92/4 = 11,98 см ≈ 12 см.
• Общая длина, необходимой для сгиба целой антенны (двух ромбов) проволоки, равна 47,92*2 = 95,84 см ≈ 96 см.

Калькулятор антенны Харченко

Вместо расчетов руками можете узнать максималньо точные размеры цифровой антенны через онлайн калькулятор ниже. Все, что необходимо сделать, указать среднюю частоту в первое поле калькулятора. Далее нажмите на кнопку «Рассчитать» и калькулятор в мновение выдаст итоговые параметры. Достоинство калькулятора в том, что выполняется полный расчет, а не только определение размера внешней стороны вибратора.

Все размеры указываются в миллиметрах. Слева на рисунке указаны нужные величины.

Частота [MHz] λ [mm] Длина L1 [mm] Длина L2 [mm] Длина B [mm] Длина H [mm] Диам. пров-ки [mm] Длина пров-ки [mm] Расстояние D [mm]

Изготовление

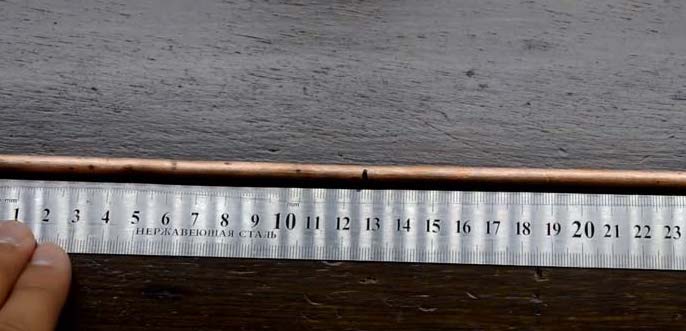

1. На проволоке, начиная с одного конца, сделайте маркером 8 равных отметок с одинаковым расстоянием между каждой. Расстояние равняется длине стороны, вычисленное ранее – 12 см.


   Последнюю отметку можно сделать чуть дальше (например, 13 см), ровно, как и оставить 1 см перед первой отметкой. В конце и начале проводника останется небольшой «отросток», который можно загнуть. К нему будет проще присоединиться, припаяться. Пример отростка увидите на третьем изображении далее.

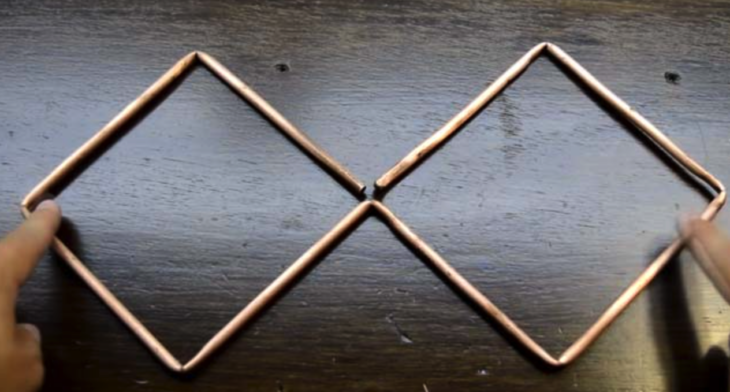

2. Последовательно загните проволоку по отметкам, пока не получится «двойной квадрат».

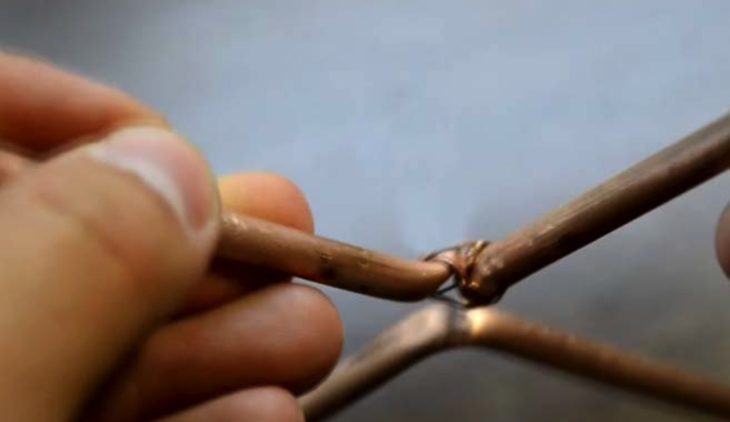

3. Если раньше вы оставили небольшие «лишние» участки медной пров-ки, тогда загните их вниз, перпендикулярно всей конструкции. Проследите, чтобы не было замыкания одного угла с другим.
4. Тщательно зачистите свободные концы проволоки и рядом лежащий цельный угол. Используйте наждачку или напильник. Соедините концы между собой, примотав их пров-кой из меди малой толщины.

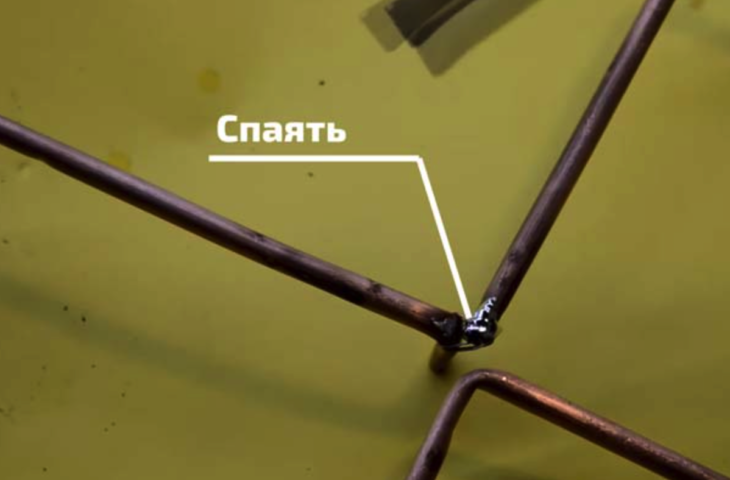

5. Окончательную фиксацию выполните через пайку.

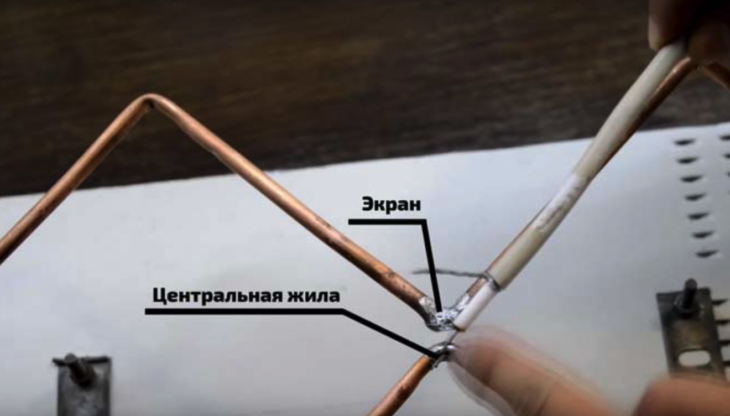

6. Снимите примерно 2 см верхней изоляции кабеля. Экранирующий слой скрутите. Удалите также немного внутренней изоляции, которая покрывает центральную медную жилу. По возможности для облегчения пайки зачистите также сердечник и экран кабеля. Припаяйте сердечник к одному центральному углу, а экран присоедините к другому сгибу. Не допустите замыкания изгибов, иначе «биквадрат» не будет работать.Чтобы кабель не шатался, тем самым не «расшатывал» соединение, закрепите его к одной из прилегающих сторон пластиковым хомутом или изолентой. Первый вариант предпочтительнее.

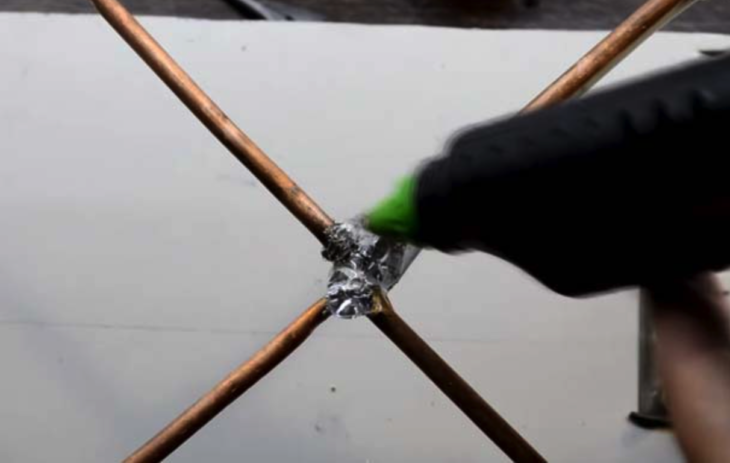

7. Покройте пропаянные участки изоляционным средством. Например, лаком, силиконом, клеем расплавом, эпоксидкой. На крайний случай перемотайте изолентой.

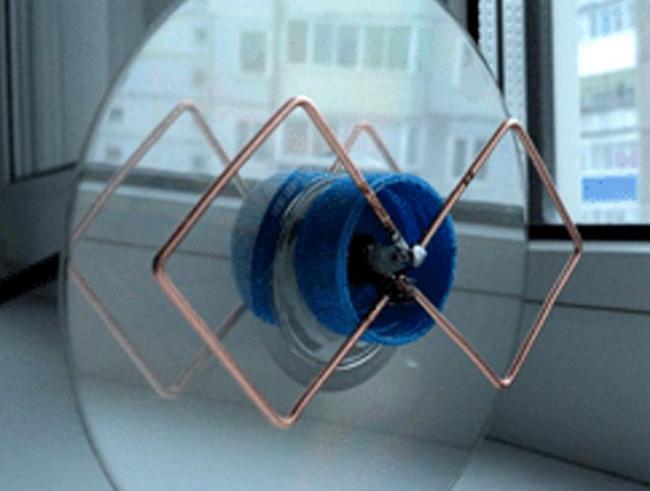

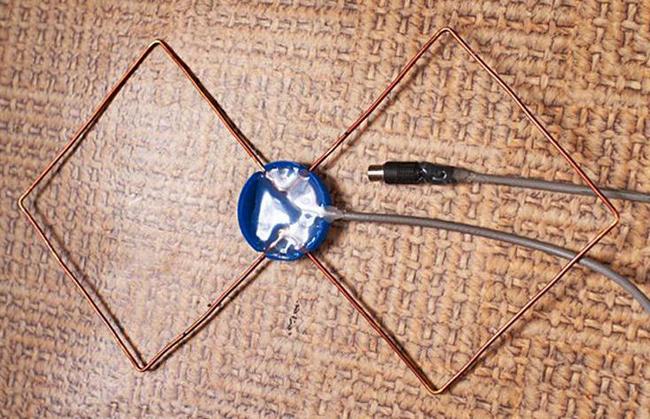

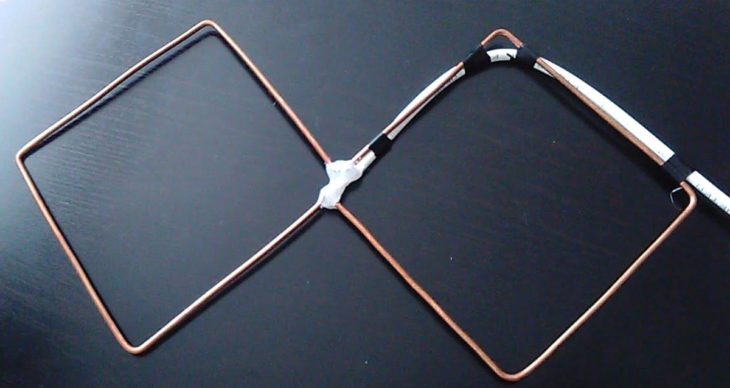

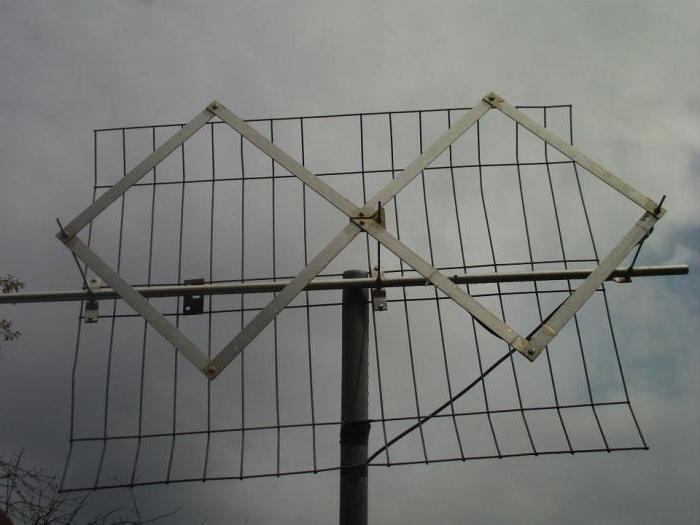

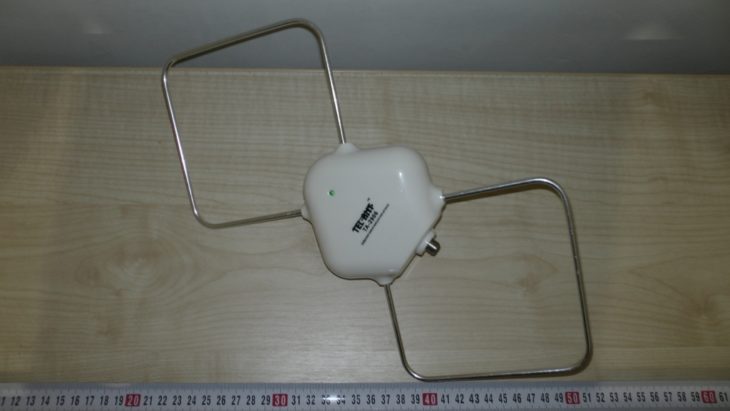

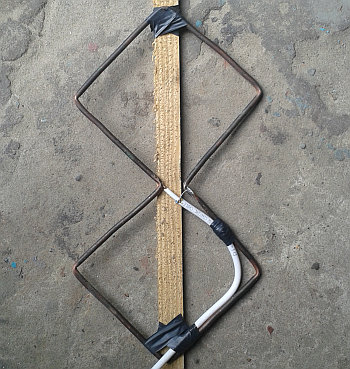

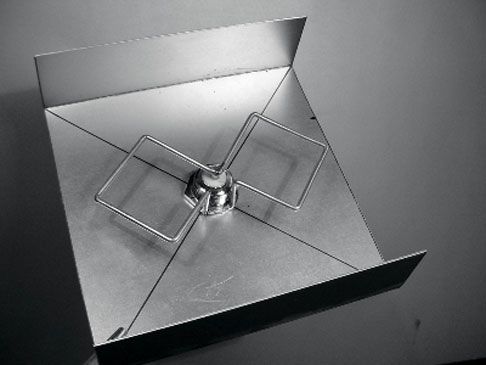

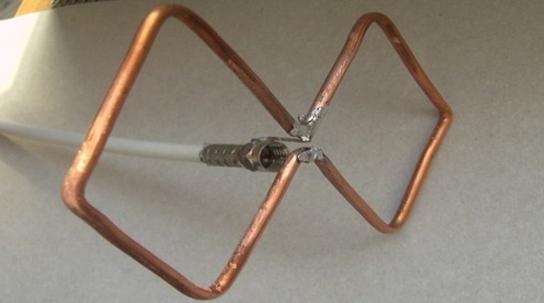

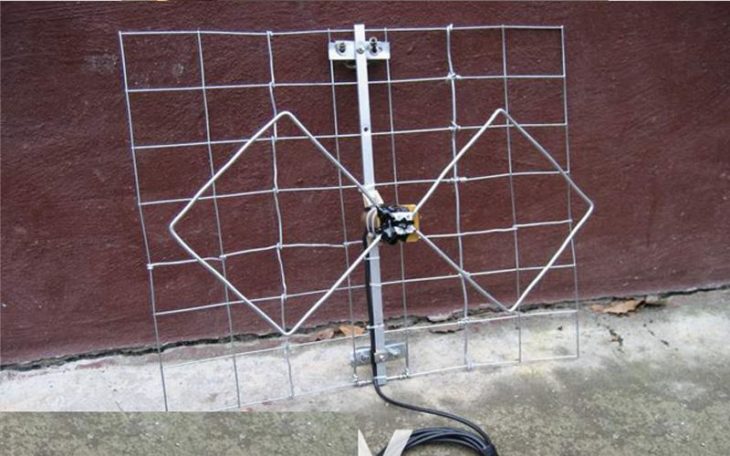

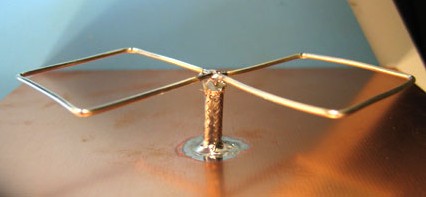

Варианты исполнения (фото)

Монтаж штекера

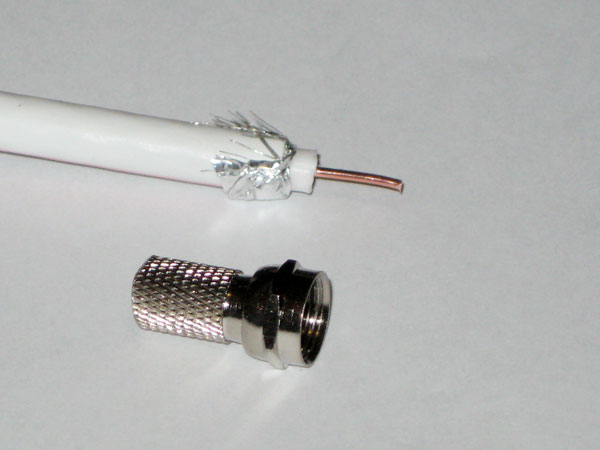

Подключение антенны к телеприемнику осуществляется посредством переходника (штекера). Деталь монтируется на второй свободный конец антенного провода.

Переходник состоит из двух частей – самого разъема и штекера. Последний перед монтажом на кабель необходимо выкрутить, а после вкрутить обратно.

1. Снимите 10-12 мм верхнего ПВХ-слоя кабеля. Надрезайте материал аккуратно, чтобы не надрезать внутренний изолирующий слой.





2. Загните весь экран (оплетку с фольгированным слоем, если есть) назад.
3. Зачистите кабель от внутренней изоляции так, чтобы осталось примерно 2 мм материала.





4. Накрутите F-разъем на кабель сверху экрана. Вкручивать требуется до тех пор, пока в разъем не войдет небольшая часть центральной изоляции и не выступить кабельный сердечник с разъема. Если надевание разъема идет с трудом, можно аккуратно зажать деталь в плоскогубцы и продолжить вкручивание. Сжимать сильно разъем не следует, так как часто металл не самого хорошего качества, может треснуть.







5. В разъем вкрутите F-переходник и вставьте кабель в антенное гнездо («RF IN», «ANT IN») на задней панели телевизора. Если телевизор повешен на стену и сзади практически нет свободного пространства, то грамотнее будет использовать угловой переходник, а не прямой.

Настройка антенны

Антенна в собранном виде по инструкции выше уже может ловить DVB-T2 каналы.

• После установки устройства Харченко на улице или внутри квартиры, дома, настройте цифровые каналы на телевизоре. Можете как выполнить сразу автоматический поиск каналов, так и проверить поступление сигнала через меню ручной настройки.
• Если автопоиск не дал результатов, то сначала нужно убедиться, что сигнал вообще поступает на телевизор. Зайдите в ручной поиск на вашем ТВ и посмотрите на шкалу уровня сигнала. Иногда называется «Качество сигнала».


  Чтобы увидеть хоть какой-то результат, если он конено есть, необходимо выбрать номер ТВК (узнавали ранее на интерактивной карте ЦЭТВ). Если выбран произвольный канал, то на его частоте с большей долей вероятности не будет вещания в вашей местности, поэтому и сигнал не появится.

  Как и куда необходимо заходить, чтобы увидеть необходимые разделы и настройки, читайте по предыдущей ссылке. Если показатель равняется полному нулю, то проблема явно в антенне, кабеле, или местах соединений. При соблюдении всех расчетов, скорее всего, что причина заключается в соединениях. Возможно замыкание в центральной части антенны. Также допускается возможность совсем плохого размещения антенного приемника. Если он расположен внутри квартиры вдали от окна, то сигнал может просто не дойти до антенны. Как минимум лучше разместить конструкцию у окна или на балконе.

• Если сигнал есть, но шкала показывает слабое значение, то требуется более точная настройка. Попробуйте поиграться с антенной, расположить ее ближе к окну. Не спеша повращайте приемник в горизонтальной и вертикальной плоскости. Параллельно подсматривайте на шкалу в настройках ТВ. Если значение изменяется, то экспериментальным путем можно добиться наивысшего уровня телесигнала. При достижении максимального сигнала прочно закрепите антенну в наиболее удачном положении и выполните настройку еще раз.
• Если никак не получается добиться приемлемого уровня телевизионного сигнала, вынесите антенну на улицу. Лучший вариант размещения – как можно выше и когда нет преград для приема сигнала. Преградами выступают плотные высокие домовые постройки, холмы.

Усилить антенну можно, если оборудовать ее рефлектором.

Делаем рефлектор

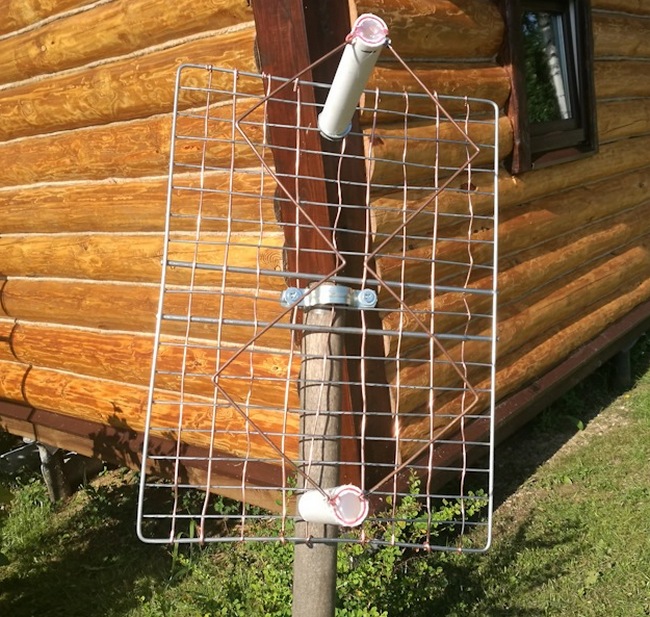

Рефлектор представляет собой металлическое основание, расположенное за основной конструкцией. Он будет отражать сигнал на основной принимающий элемент, тем самым усиливая его.

Из чего можно изготовить рефлектор для «биквадрата Харченко»:

• сплошной лист из металла;
• электрическая плата, одна стороной которой покрыта сплошным медным слоем;

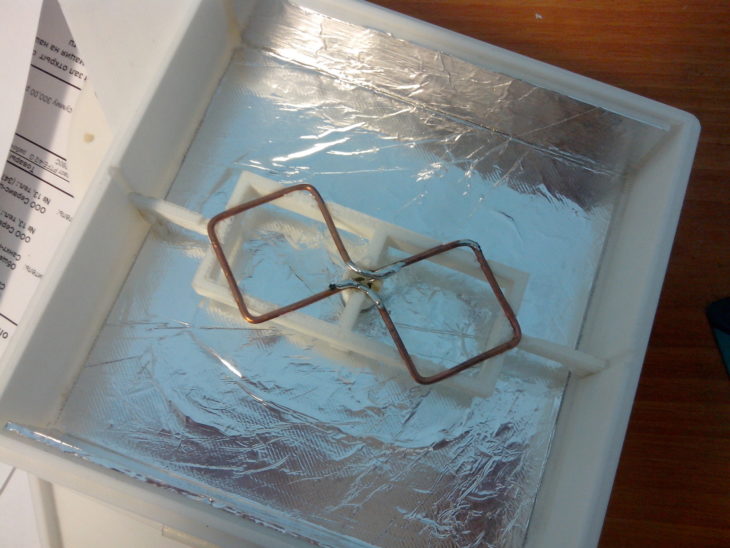

• любая прочная поверхность, на которую с отражающей стороны наклеен слой фольги;

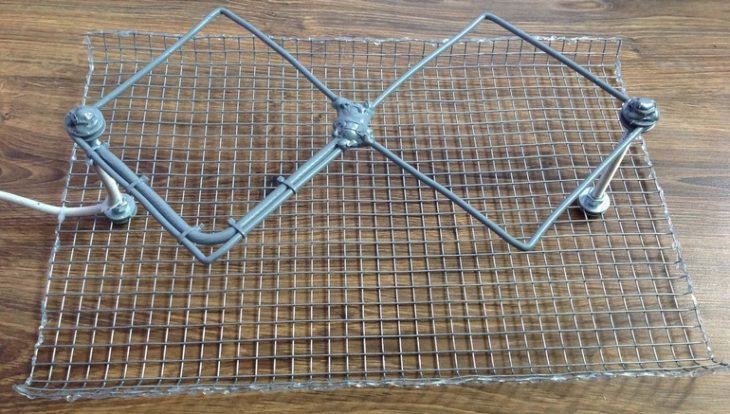

• решетка из металлических проводников (по типу клетки для животных).

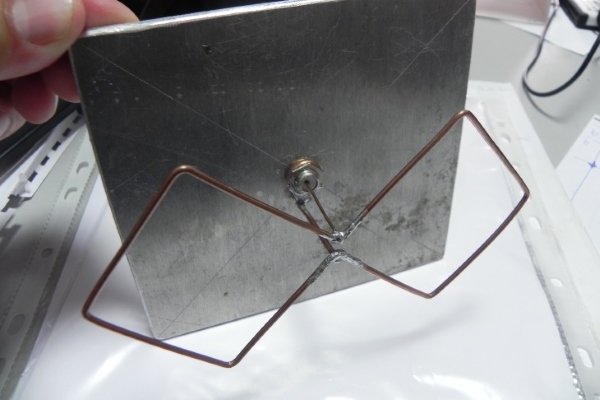

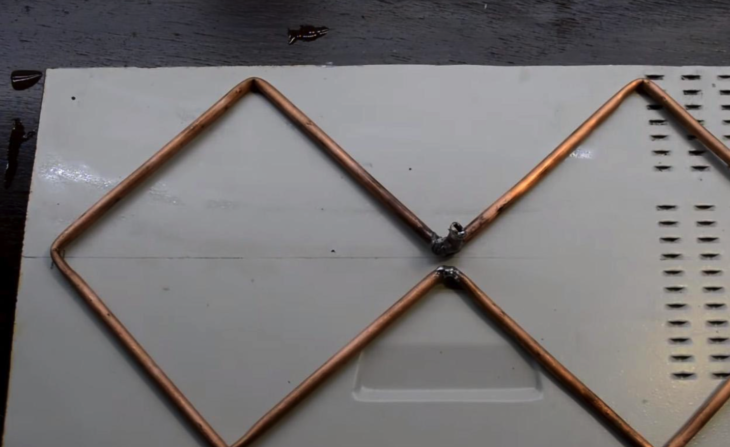

На фото ниже рефлектор представлен куском металла из корпуса системного блока компьютера.

При монтаже «двойного ромба» следует учитывать расстояние от рефлектора до основной конструкции. Величина должна равняться седьмой части (1/7) длины волны, то есть быть в семь раз меньше, чем одна сторона ромба.

Размер рефлектора соблюдается таким, чтобы полностью покрывать площадь антенны с запасом. Можно брать лист на 20% больше площади «биквадрата».

Также не должно быть замыкания отражателя с «биквадратом». Поэтому ножки крепления нужно изготовить из пластика или другого не токопроводящего материала. Неплохим решением будет крепеж на ножки из тонкой пластиковой трубы.

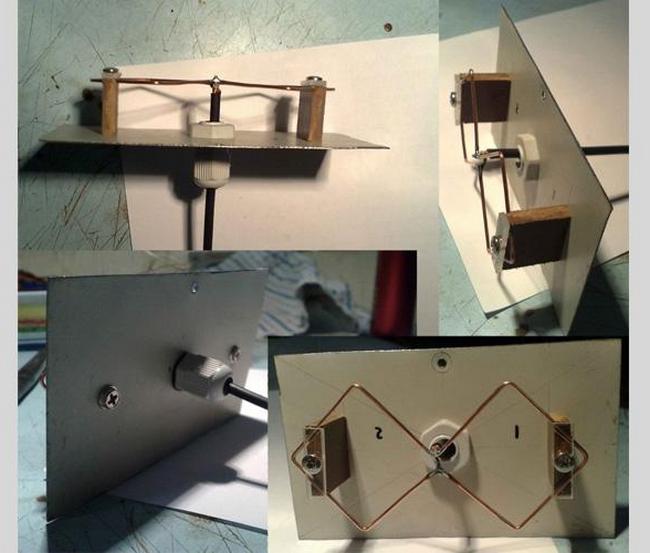

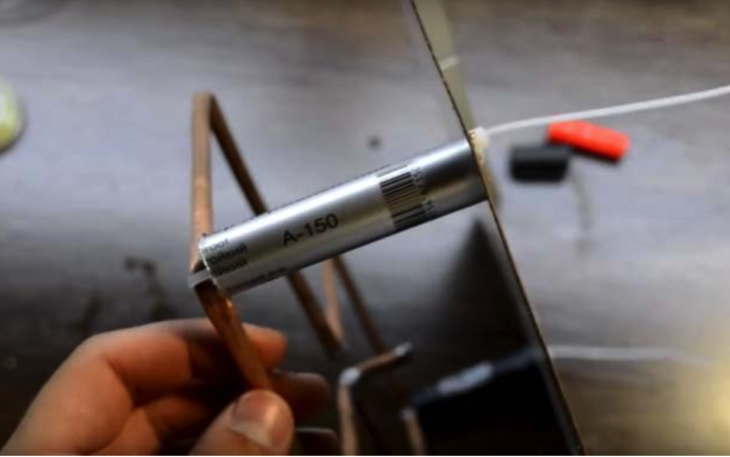

На примере ниже показано крепление с использованием оболочки маркера и хомута. Вынимается внутренний чернильный стержень и через оболочку продевается хомут.

А как насчет усилителя

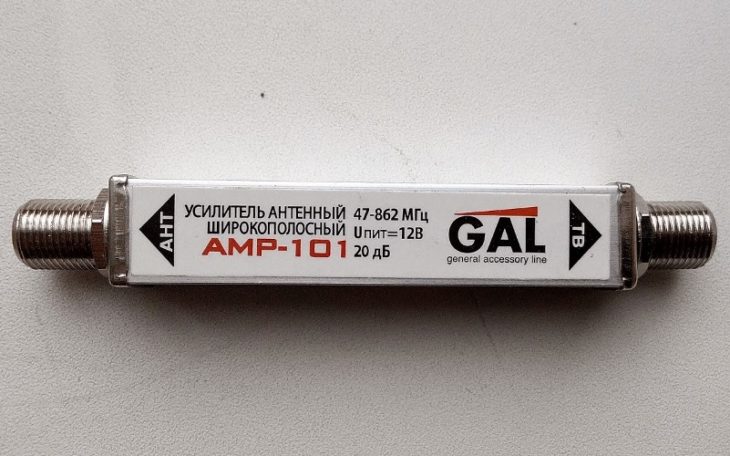

Для максимально дальнего приема к антенне можно подключить усилитель. Последний бывают двух видов:

• внешний (выносной), который крепится после антенны, врезается в кабель внутри помещения;
• внутренний, подсоединяется сразу на антенне, прячуется, как правило, в пластиковый корпус.

С внутренним вопросов не возникает, необходимо лишь разрезать кабель в нужом месте и сделать подсоединение через два F-разъема.

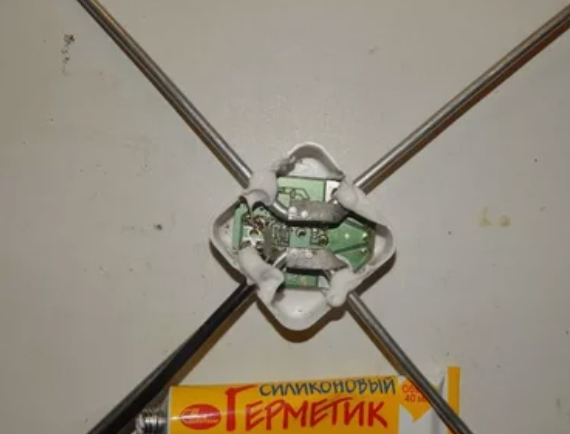

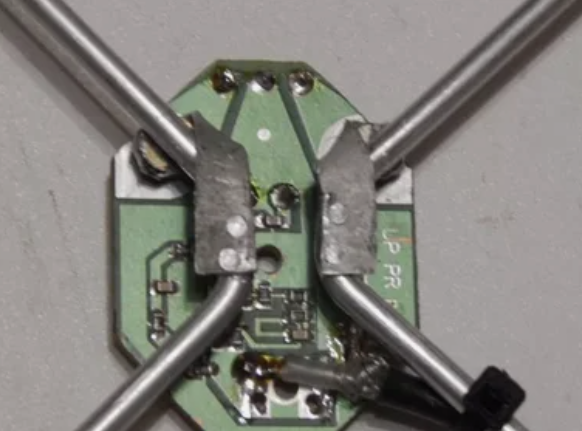

А вот внешний крепится сразу к двум изгибам на ромбе. Поэтому дополнительно необходимо продумать защиту (короб).

Кроме монтажа усилителя, необходимо обеспечить питание антенне.

Если антенна Харченко соединена напрямую с телевизором, то обязательно нужен вешний блок питания.

Тогда в телевизор кабель от антенны вставляется через сепаратор, который находится на проводе блока питания.

«Врезаться» усилителем необходимо как можно ближе к антенне. В идеале, сразу после завода кабеля в квартиру.

Если к телевизору подключена телевизионная цифровая приставка, тогда подать питание можно через меню поиска устройства. В таком случае внешний питающий блок не нужен.

Двойной квадрат для 3G и 4G

Алгоритм изготовления идентичен антенне для приема каналов Т2. Разница только в расчетах, конструкция будет иметь другие размеры.

Необходимо узнать частоты, на которых транслируется 3G и 4G сигнал. Каждый мобильный оператор передает сигнал на индивидуальной частоте. Но для всех провайдеров действительный диапазон 1,9-2.1 ГГц. Применив эти цифры к формуле, получим расчетную длину волны 14-16 см.

Исходя из этого, размер одной стороны будет составлять:

• 35 мм для частоты 1,9 ГГц;
• 40 мм для 2,1 ГГц.

Рефлектор монтируется на расстоянии 23 мм от основной рамки. Вместо антенного штекера на второй конец провода монтируется знакомый всем штекер 3,5 мм. Он подключается к антенному гнезду интернет-модема.

Если разъема под внешнюю антенну в модеме не предусмотрено, тогда нужно разобрать устройство и подсоединить самодельное устройство.

Антенна для мобильного телефона

Телефоны, работающие на стандарте связи GSM, принимают сигнал высокой частоты ультракоротких волн (900 или 1800 МГц). Чем выше частота, тем дальше передача, но меньше способность обходить преграды. Это значит, что в застроенной местности эффективнее работает сигнал с частотой 900 МГц. А на дальней просторной местности, например, загородом, на даче, лучше будет частота 900 МГц.

Подобная антенна для усиления мобильной связи больше актуальна именно в загородной области. Поэтому необходимо соорудить конструкцию, которая будет рассчитана по частоте 900 МГц.

Получаем длину волны по основной формуле: λ = 300/900 = 333 мм.

Значит, общая длина проводника 333*2 = 666 мм. А размер стороны составит примерно 333/4 = 83 мм.

Современные мобильные исключают возможность свободного подключения внешней антенны. Организовать подключение возможно только после разборки девайса. Поэтому проще всего использовать антенну совместно со старым телефоном, в котором есть разъем для внешнего приемника.
