Как сделать антенну из кабеля для цифрового телевидения

Для приема цифрового телевидения нужно соблюсти несколько условий. Должен быть сам приемник, который принимает и обрабатывает DVB-T2 сигнал. Им может быть телевизор, в который уже встроен цифровой модуль, или внешняя приставка (ресивер). Обязательно подключается антенна.

Последнюю необязательно делать сложной конструкции или покупать задорого. Если телевизионная вышка установлена близко и прохождению сигнала ничего не мешает, то сработает самая простая антенна для цифрового ТВ, которая делается своими руками за несколько минут. Одной из таких является антенна из кабеля. Еще называется «кольцом» или «петлей».

Когда антенна будет работать

Конструкция очень примитивная, имеет малую мощность. Принимать ДМВ сигнал будет, если:

• ретранслятор отдален не более, чем на 15 км;
• местность просторная и поступлению сигнала к приемнику ничего не мешает (большое количество построек и природных неровностей);
• сам сигнал есть, зона не «мертвая».

Убедиться в будущей пригодности самодельной антенны можно, проверив текущий уровень сигнала в настройках телевизора. Функция возможна только в современных телевизорах. Откройте меню телевизора, найдите поиск каналов. В ручном или автоматическом поиске будет шкала.

Если показатель уровня от 15% и более, тогда антенна из коаксиального кабеля поможет отобразить 20 каналов. Меньше – необходимо сделать антенну для более мощного приема. Антенна на этапе проверки уровня телесигнала не подключается.

Материалы и инструменты

1. Коаксиальный кабель длиной от 2,5 до 3 м.
2. Обычный или канцелярский нож, для зачистки от изоляции.
3. Для нанесения разметки фломастер, маркер, ручка.
4. Линейку, чтобы в точности замерить расстояние для разметки.
5. Штекер, который соединит кабель с разъемом в ресивере или телевизоре.

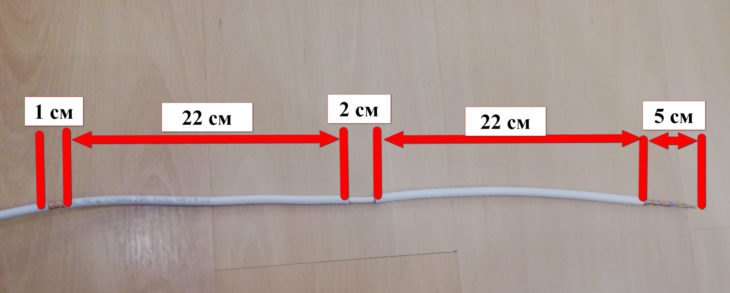

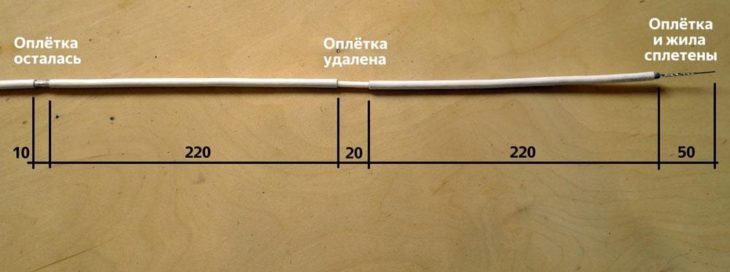

Схема разметки выглядит так.

Пошаговая инструкция

Антенну из провода сделать легко. Главное знать, где надо делать зачистку кабеля и соединять кольцо.

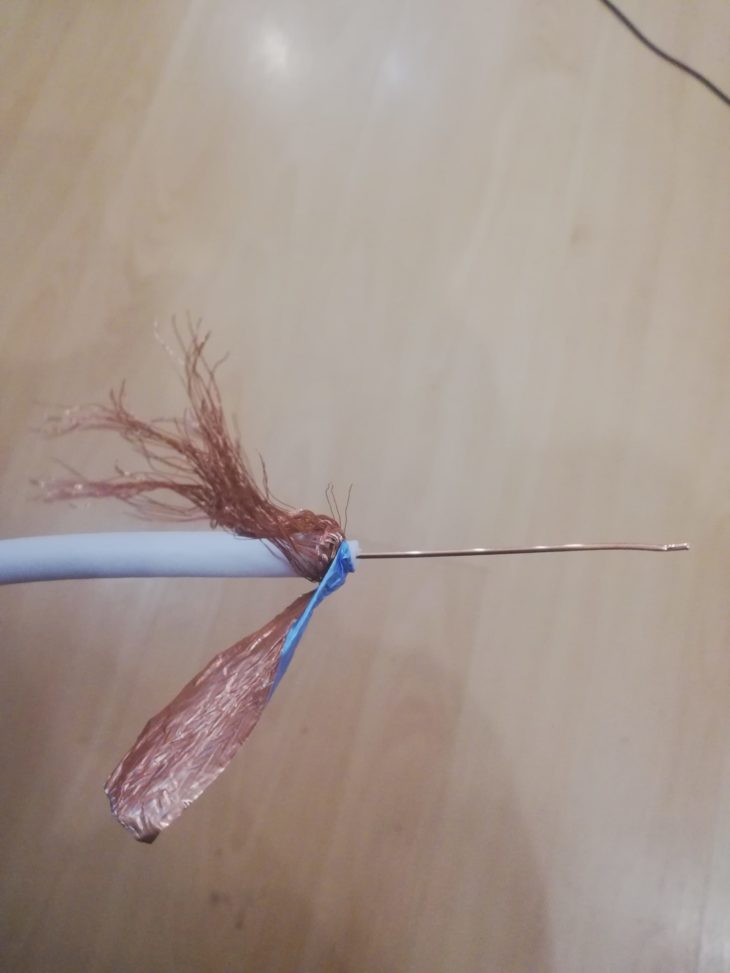

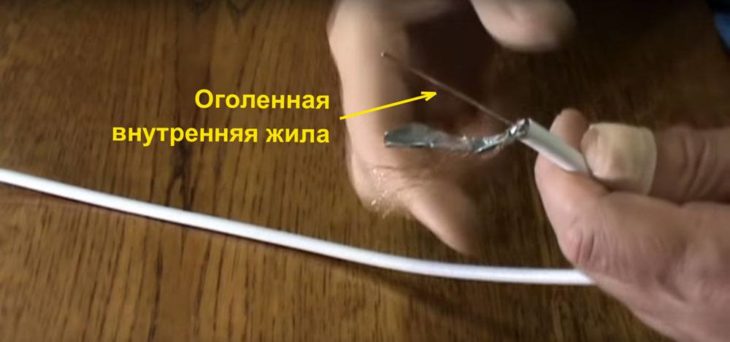

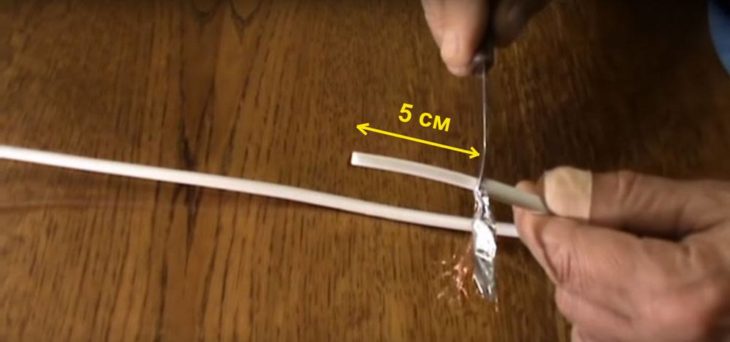

1. От любого свободного конца кабеля отмеряется 5 см. Полностью удаляется изоляция как внешняя, так и внутренняя, которая защищает центральную жилу.Кстати, лучше кабель с медной жилой.


   Зачистка выполняется предельно аккуратно, чтобы не повредить сердечник с оплеткой.

   Экран может быть разного материала и исполнения. Например, проволочная оплетка или сплошной фольгированный материал.

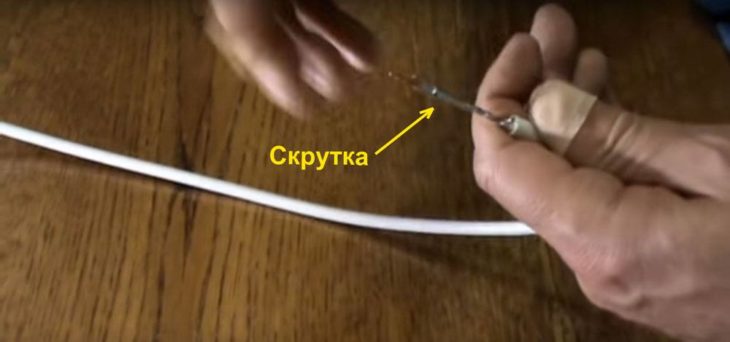

2. Экран плотно соединяется методом скрутки с жилой.

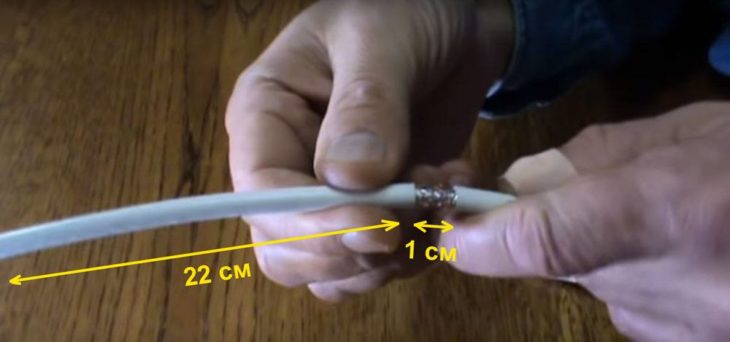

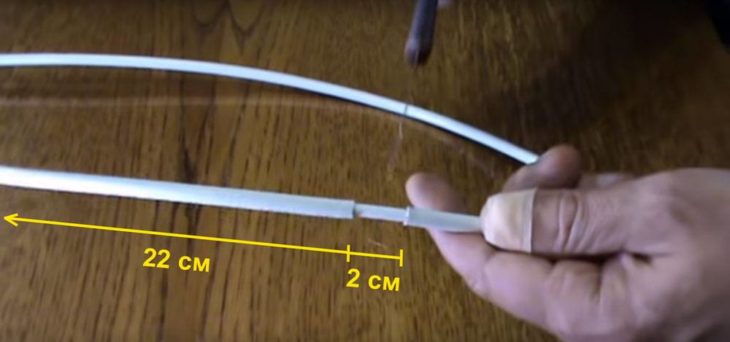

3. От края изоляции, которая осталась на предыдущем этапе, отмеряете 22 см, помечаете. Через 2 см делаете еще пометку. Изоляцию полностью снимаете и удаляете экран. Внутренний изолирующий слой не трогается. Жила оставляется скрытой.
4. С последней отметки на расстоянии 22 см еще раз делается отметка. Аналогично, только уже без удаления экранировки, убирается внешний слой изоляции. Величина отрезка всего 10 мм.

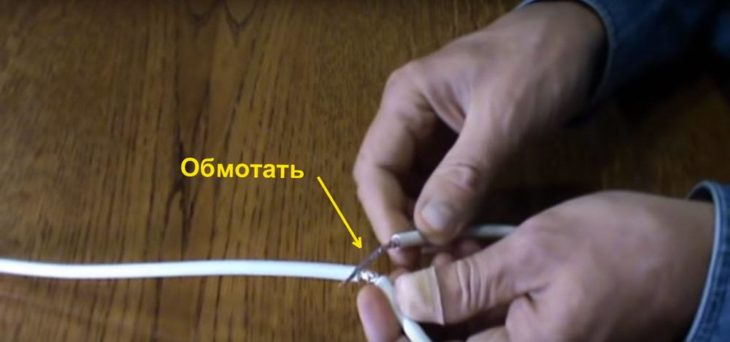

5. Первый скрученный 5-сантиметровый конец плотно обкручивается вокруг зачищенного участка прямо на экран. Чтобы контакт был прочным, можно обжать плоскогубцами.
6. Другой нетронутый кабельный конец вставляется в антенный разъем ТВ. Но, сначала надо смонтировать на него штекер.





7. Нужно постараться придать форму кольца как можно ровнее.

Создание каркаса

В целом телевизионная антенна готова к приему волн цифрового телевещания. Но, чтобы кольцо не деформировалось и само принимающее устройство можно было закрепить, лучше сделать каркас.

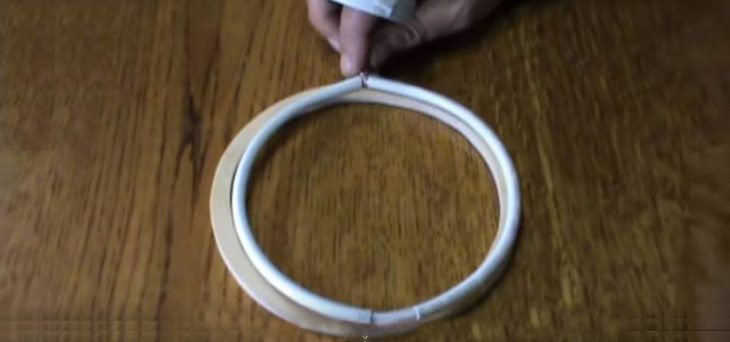

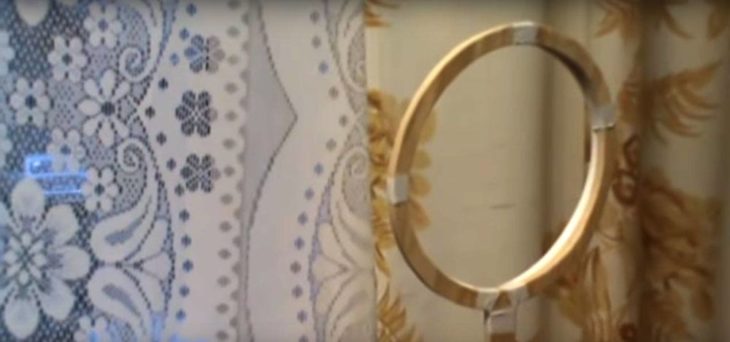

В качестве основного материала можно использовать фанеру. Берется дощечка походящего размера, выпиливается круг аналогичного диаметра, с ответвлением (для крепления, отходящего к TV кабеля).

Кабель фиксируется на каркасе скотчем, изолентой или капроновыми хомутами.

Чтобы антенна была пригодна к наружному применению вне комнаты/здания, место стыка кольца надо защитить. Делается покрытие лаком (например, Цапонлак) или расплавленным клеем. Незащищенные оголенные места подвержены влиянию влаги.

Сам каркас крепится на конечный предмет и надежно фиксируется. Например, высокая металлическая или деревянная мачта. Перед окончательным креплением кабельная антенна направляется в разные стороны, чтобы принять максимальный сигнал. Только после этого делается финишное закрепление. При настройке ориентируйтесь на шкалу сигнала в меню ручного поиска.

Защита

Место соединения необходимо защитить от атмосферных явлений. Можно просто хорошо обмотать изолентой или полностью закрыть стык эпоксидной смолой, расплавленным клеем, покрыть лаком.

Видео

Личный эксперимент: есть ли результат

Так как в изготовлении не нужно никаких навыков и дополнительных материалов, кроме антенного коннектора и кабеля, решил поэкспериментировать лично.

Использовал самый дешевый кабель, длиной 10 м. Стоимость изготовления составила примерно 330 рублей. Кабель взял за 300 рублей (30 р за 1 м), коннектор стоил 30 р.

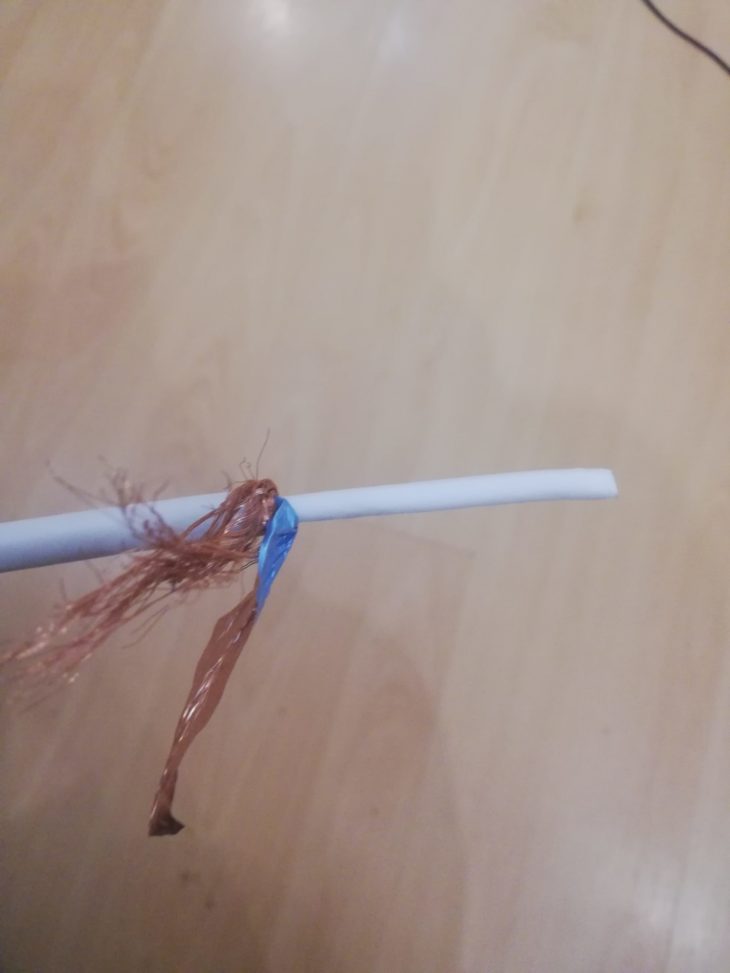

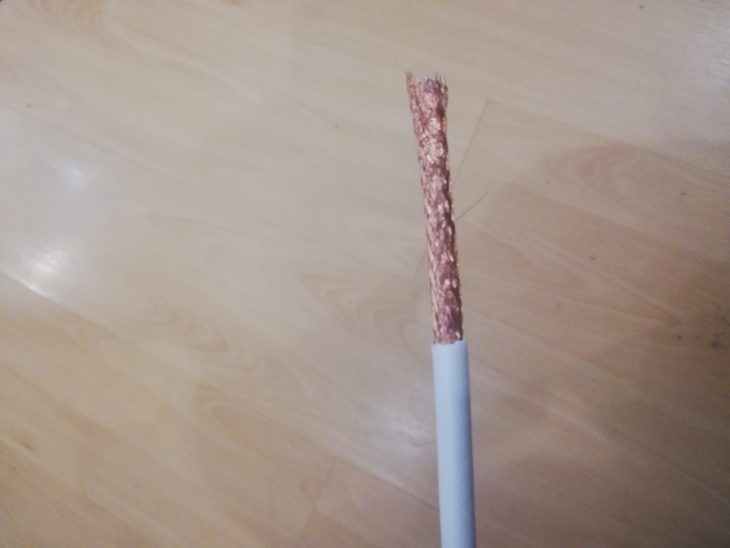

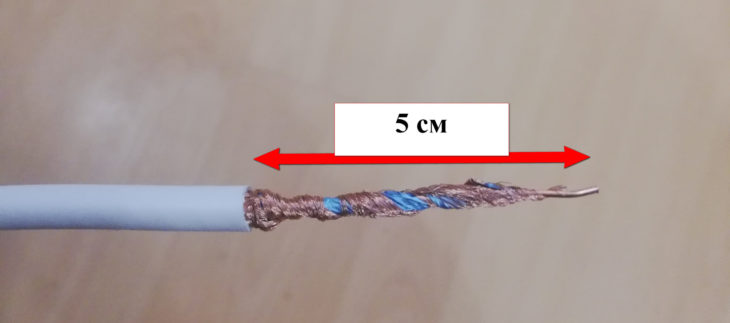

1. Сначала снял с конца первые 5 см изоляции. Скрутил жилу с экраном.

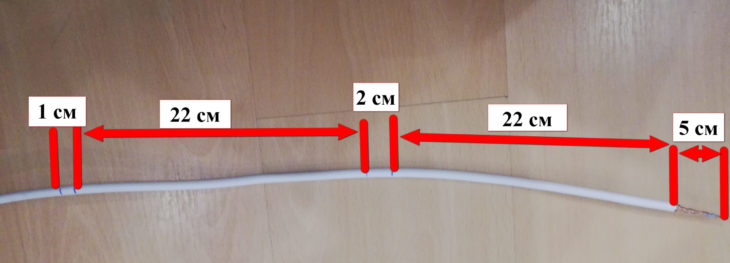

2. Далее отмерил в соответствии со схемой необходимые расстояния и пометил ручкой.
3. Сделал зачистку кабеля в нужных местах.

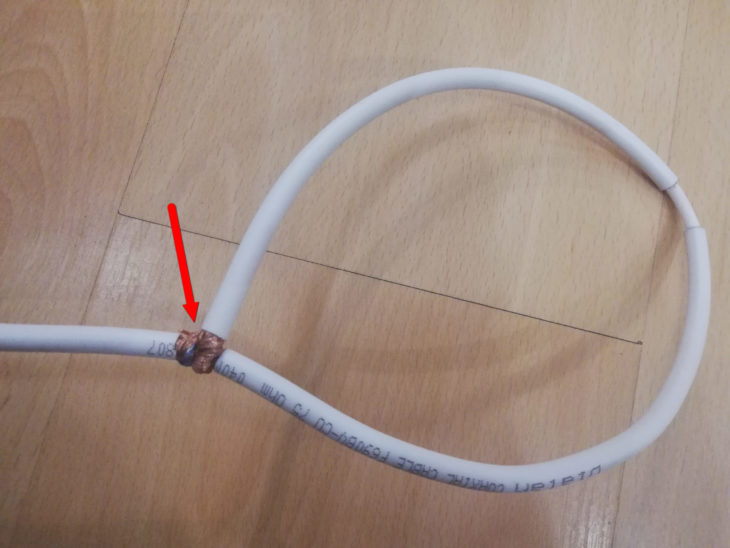

4. Соединил последний надрез с 5-сантиметровым скрученным концом.
5. Постарался придать форму, как можно ближе к кольцу.
6. На другой стороне кабеля надел штекер.

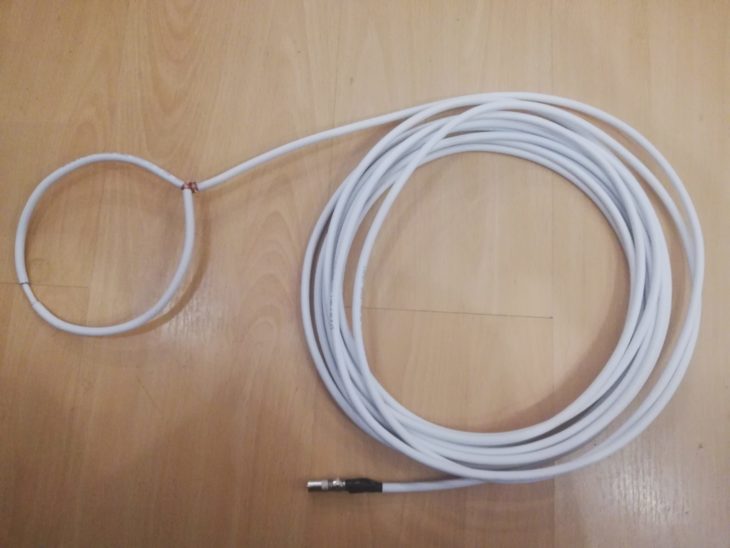

7. Вся конструкция выглядит следующим образом.

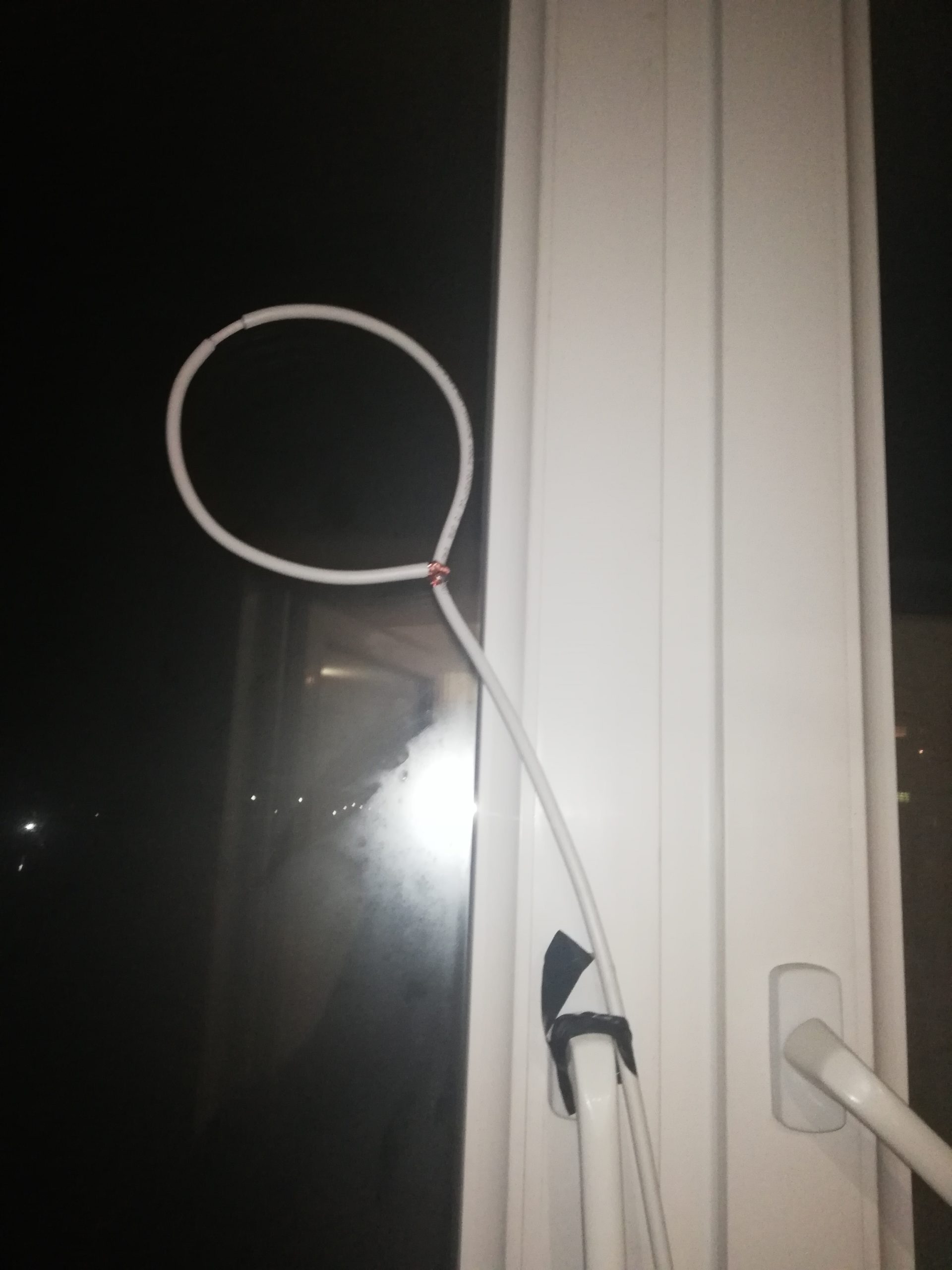

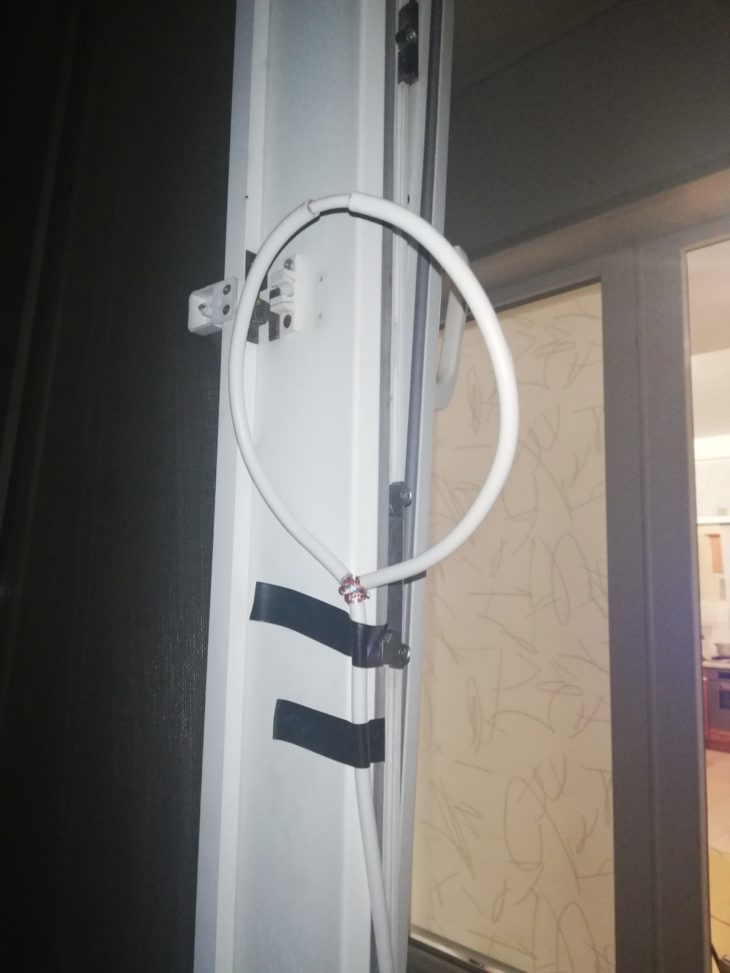

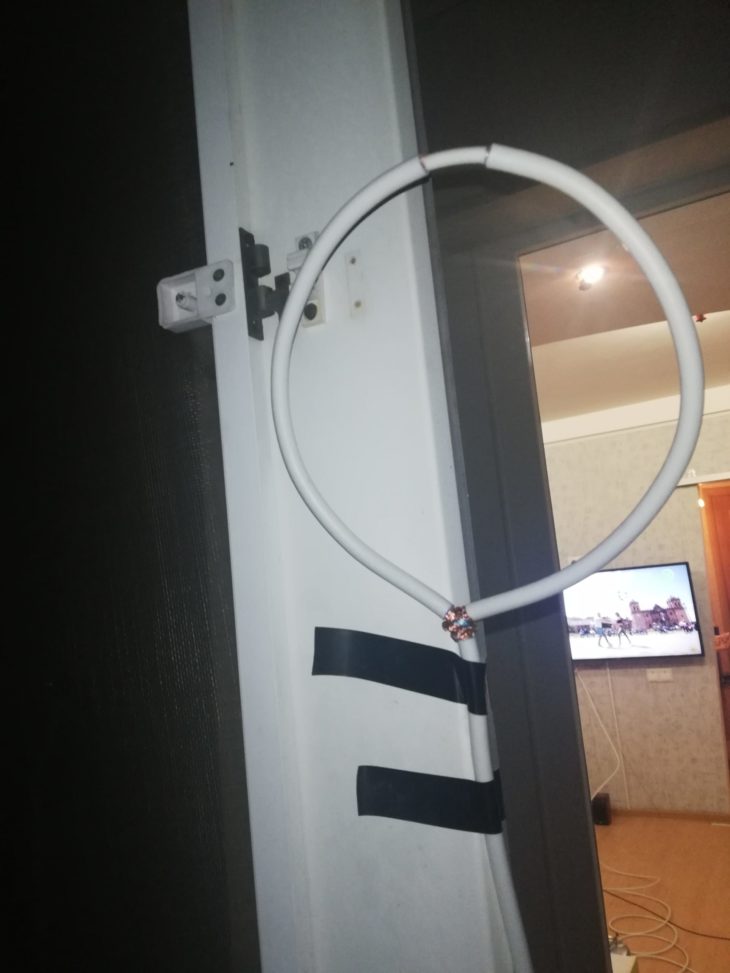

8. Закрепил антенну двумя кусками изоленты на оконной раме.





9. Сначала зашел в меню ручной настройки, чтобы посмотреть на уровень телесигнала. Результат оказался неплохим, если сравнивать с антенной из пивных банок. Качество сигнала в 100% оказалось для меня удивлением.

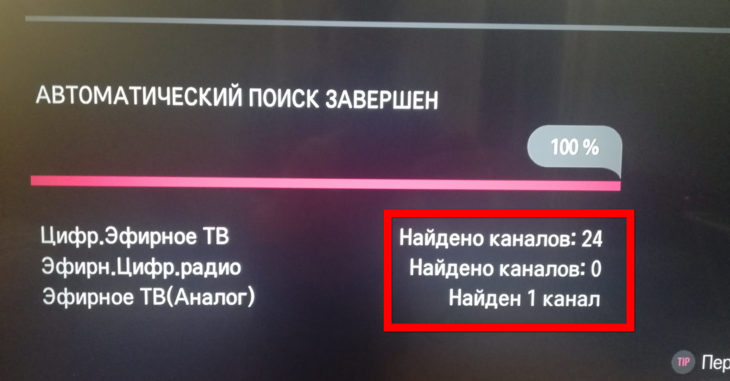

10. Начал настройку в автоматическом режиме. В результате было найдено 24 канала DVB-T2 стандарта (три пакета по 8 каналов, Украина) и даже один аналоговый. Всего в моем городе транслируется два аналоговых канала.

Никаких зависаний и искажений картинки не наблюдал. Качество изображения каждого канала очень удовлетворительное.

Не знаю, как поведет себя антенна при сильном ветре и дожде. Но в нормальных погодных условиях смотреть телевизор ничего не мешает. Кстати, на улице был практически незаметный дождь. Даже при закрытии окна и держа антенну в руке, каналы показывали. Но после того, как занес антенну в комнату, на телевизоре появилась надпись «Нет сигнала».

Попробовал закрепить антенну по-быстрому к оконной ручке внутри балкона .

Сигнал тоже присутствовал, но уровень поменьше (в районе 38%).

Картинка периодически подвисала. Но, думаю, что если хорошо поиграться с направленностью, то удастся получить более устойчивый сигнал.

Из рекомендаций могут сказать, что надо быть аккуратным при снятии 20 мм изоляции, а особенно оплетки на этом участке. Я резал участок ножом и чуть надрезал изоляцию, которая находится под экраном и защищает жилу. В итоге кабель слабо держит скругление в месте чрезмерного надреза. В дальнейшем возможен разрыв медной жили.

Подстройка антенны

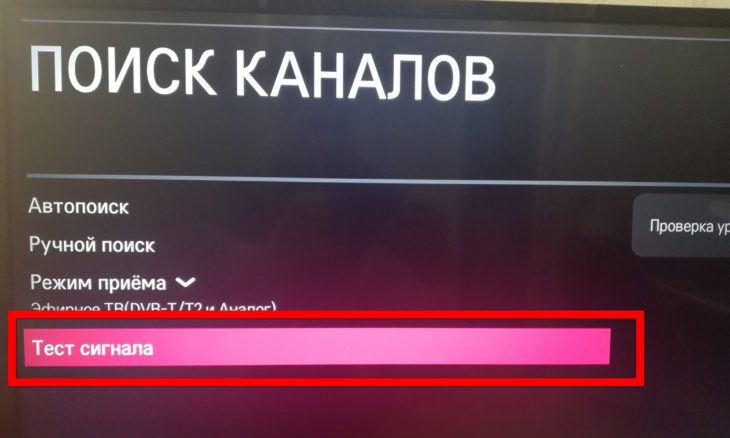

В меню телевизора должен быть пункт, который отвечает за тест сигнала. Как правило, так он и называется. На LG он находится в первом окне, после того, как заходим в меню поиска.

Телевизор просканирует качество DVB-T2 сигнала для каждого мультиплекса. Покажет уровень принимаемого сигнала.

Поиграйтесь с расположением и направлением петлевой антенны так, чтобы одновременно был максимальный показатель для всех каналов. Затем окончательно закрепите петлю. Полезен тест будет для любой антенны.

Заключение

В изготовлении нет ничего сложного. Потребуется только кабель и немного личного времени. Все инструкции, изображения и схема есть в статье. Антенна несомненно рабочая, особенно если ретранслятор находится довольно близко.
