Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Антенный штекер является лучшим способом соединения кабеля с телевизионным разъемом. Можно обойтись без штекера, надев кабель сразу на гнездо устройства, но такое решение временное. Поэтому лучшим вариантом будет подключить штекер к антенному кабелю.

Вкратце про выбор кабеля

Для приема телевизионного эфирного сигнала от цифровой антенны требуется коаксиальный кабель с сопротивлением 75 Ом.

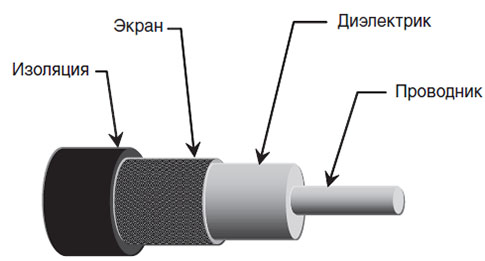

Конструктивно кабель выполняется из двух слоев изоляции – внешней и внутренней.

  • Внешний слой защищает весь кабель от внешних воздействий.
  • Внутренний изолирующий слой предотвращает контакт между сердечником и экраном.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Жила (сердечник) чаще всего исполнен в виде медной проволоки или омедненной стали. Для эфирного телевидения можно использовать как первый, так и второй вариант. А вот для спутникового ТВ лучше взять кабель с чистой медной жилой.

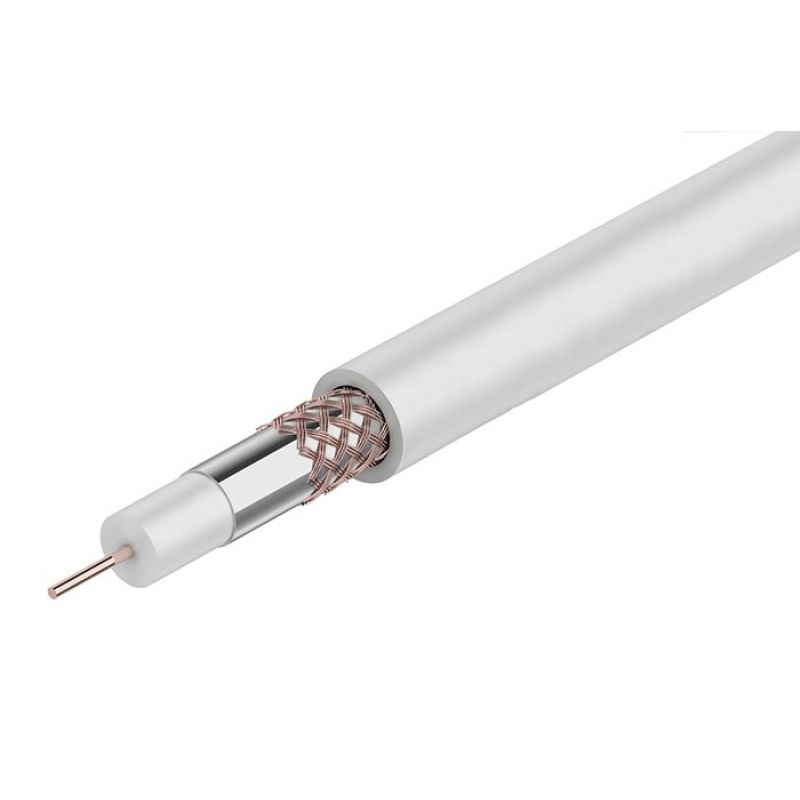

Популярным решением на рынке является кабель марки RG-6.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

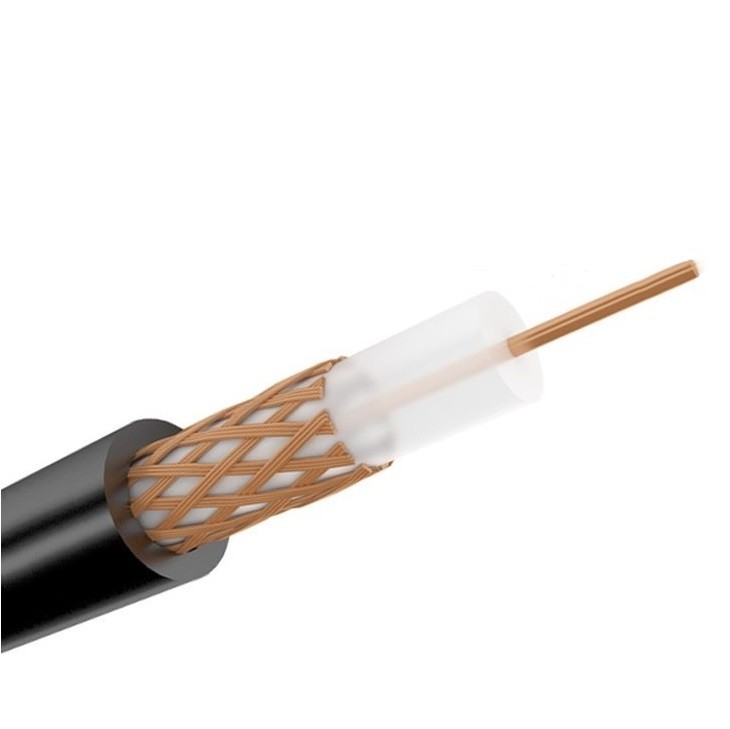

Для передачи эфирного сигнала можно использовать кабель отечественного производителя – РК-75.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Если кабель еще не куплен, рекомендуется обратить внимание на следующие нюансы:

  1. Когда кабель располагается внутри здания, то внешний защитный материал не так важен. Для уличного применения лучше приобрести проводник с более сильной защитой. Например, кабель с ПВХ-изоляцией (поливинилхлорид) черного цвета.
  2. Оптимальный вариант толщины сердечной жили – 1 мм.
  3. Если рядом есть высоковольтные электрические сети или приборы, излучающие мощные магнитные волны, экранировка кабеля должна быть на высоком уровне.

Информация о штекерах

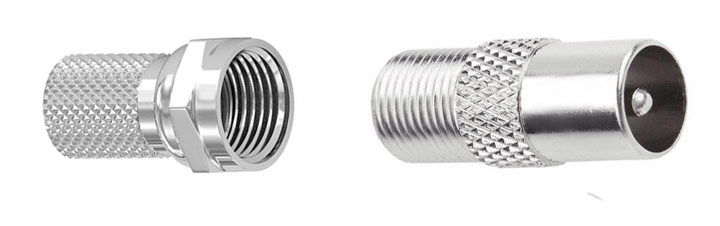

В целом конструкция штекера состоит из двух частей – F-разъема и переходника. Именно разъем надевается на разделанный кабель, а переходник вкручивается в разъем. После переходник подключается к антенному гнезду телеприемника или цифровой приставки.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

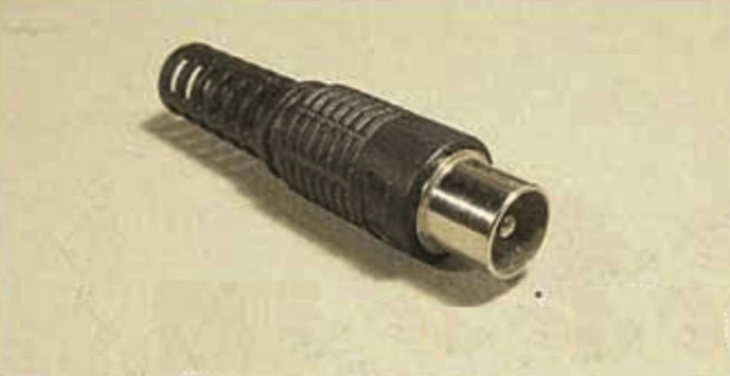

Раньше использовались штекера в пластиковых, прорезиненых оболочках. Внутри крепление жилы и экрана делалось через пайку, зажим и прикручивание.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Сейчас же подсоединить антенный кабель к штекеру намного проще. Необходимо только правильно подготовить кабель и закрепить (надеть) на нем штекер.

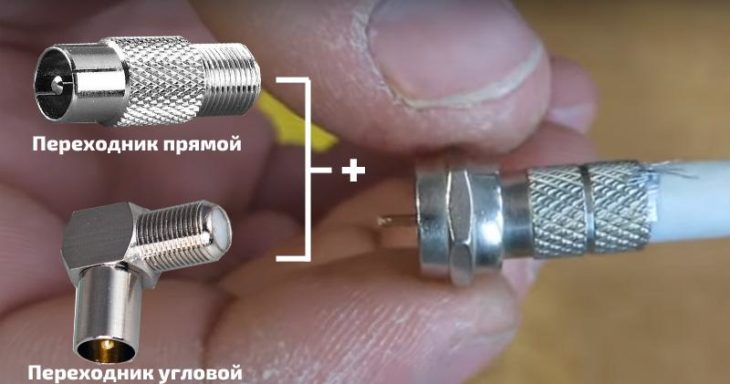

В зависимости от места установки телевизора, можно определить тип F-переходника, который нужен. Если телевизионный приемник стоит на тумбе или столе, а сзади есть много места, то подойдет любой переходник, в том числе и прямой. Если места за техникой достаточно, перегибов кабеля не произойдет и места для подключения хватит.

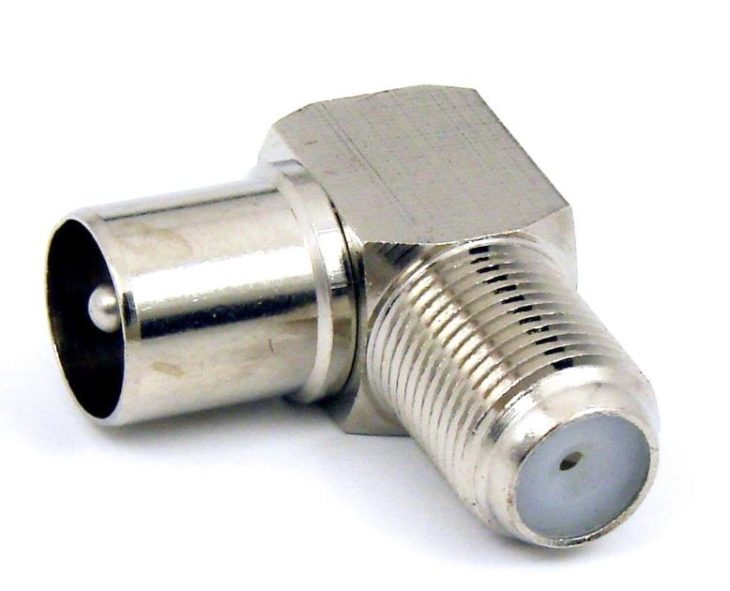

А вот когда ТВ-приемник висит на стене практически вплотную, то нужен угловой переходник.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

В ином случае, при прямом штекере, придется сильно изогнуть кабель. Это может привести к потере сигнала и даже повреждению проводников внутри.

Необходимые материалы и инструменты

Из материалов понадобятся:

  • кабель;
  • металлический штекер.

Инструменты:

  • острый режущий инструмент – нож (канцелярский или обычный);
  • плоскогубцы и кусачки.

Как соединить штекер с телевизионным кабелем

План действий делится на 2 основных этапа:

  • подготовка (зачистка) кабеля;
  • накручивание разъема.

Разделка кабеля

Ниже предоставлена инструкция, в которой написаны определенные размеры. Вы можете немного отклониться от приведенных значений. Установка штекера на телекабель все равно пройдет успешно.

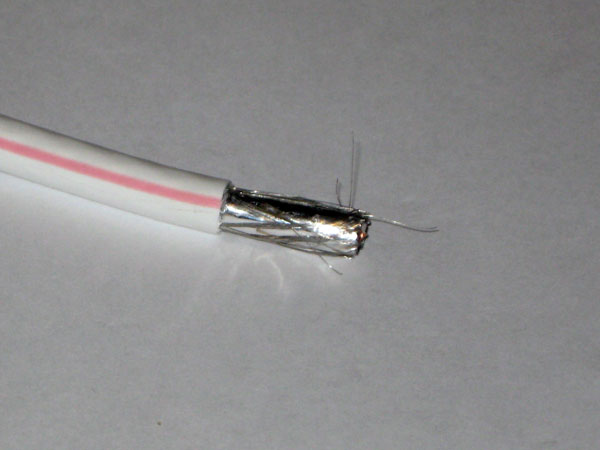

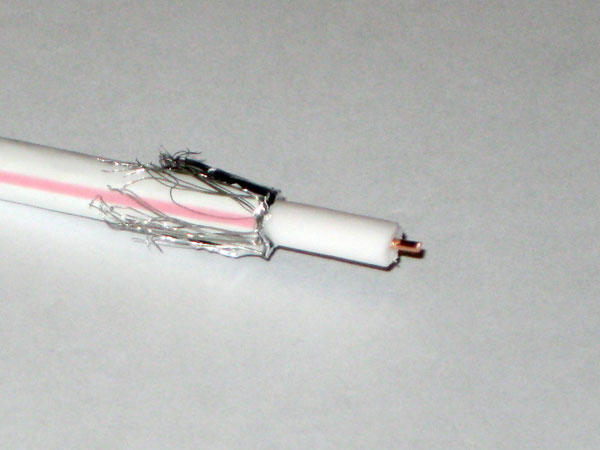

  1. Удалите внешнюю оболочку на 10-12 мм от любого края кабеля. Сначала сделайте легкий надрез по окружности провода, чтобы не повредить внутреннюю оплетку. Затем руками снимите материал.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  2. Полностью отогните экран во внутреннюю сторону кабеля, то есть на внешнюю изоляцию. Можно расправить равномерно оплетку с фольгой по всей окружности. Или скрутить все в один жгут. Разницы особой нет, так как в конце все равно будет контакт с корпусом F-разъема. Перед загибом можете надрезать экран вдоль, как это сделано на изображениях ниже. Так будет проще загнуть и расправить. Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

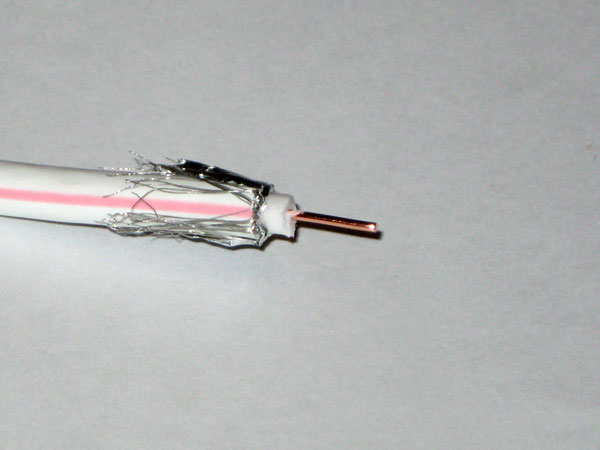

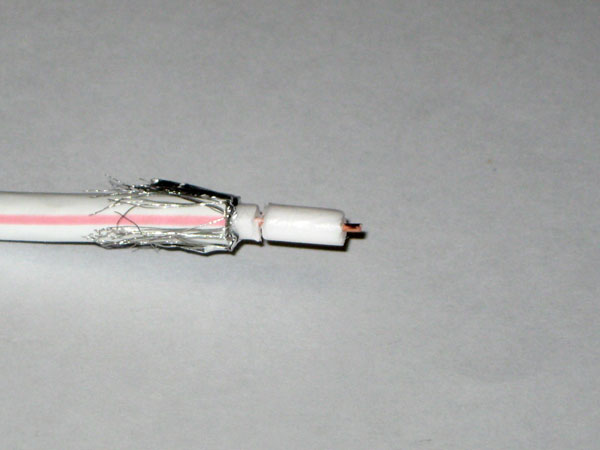

  3. Аналогичным образом, через несильный надрез, уберите внутренний изолирующий материал, оставив всего 2-3 мм.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Как правильно одеть штекер

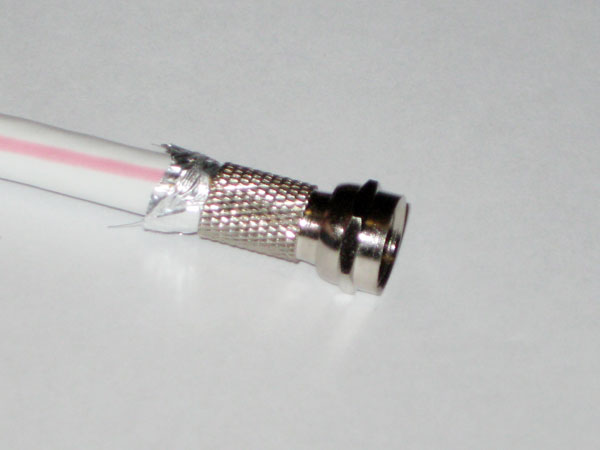

  1. Теперь нужно одеть имеющийся штекер, а точнее, разъем. Всю конструкцию штекера раскрутите, возьмите только разъем. С усилием руками начните накручивать разъем на телевизионный провод. Если движение выполняется с трудом, штекер можно зажать в плоскогубцы. Накручивать требуется до момента, когда экран полностью не спрячется под разъемом. Жила должна полностью высунуться с разъема, образовав небольшой запас. А внутренняя изоляция может немного выступить внутри разъема. Если внутри выступили металлические нити от экрана, то обязательно необходимо удалить их. Кончиком ножа аккуратно срезаете нити, чтобы внутри не случилось замыкания экрана с сердечником кабеля.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходникомКак подключить антенный кабель к штекеру: разделка провода и соединение с переходником

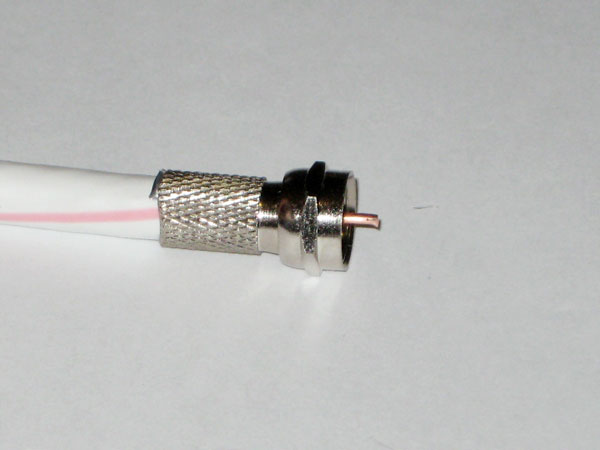

  2. Кусачками или ножницами укоротите жилу так, чтобы она выступала с разъема всего на 2-3 мм.
  3. Последний шаг заключается в обратном вкручивании ранее отсоединенного переходника к разъему типа F. Сборка не отличается от типа переходника.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Инструкция выше полезна также, когда необходимо подключить усилитель к антенне или использовать одну антенну на несколько телевизоров. В первом случае может использоваться внешний усилитель, который врезается в кабель. Последний прикручивается к усилителю как раз через F-разъемы. Аналогичное соединение необходимо и при подключении 2-3 телевизоров к одной цифровой антенне. Там задействуется разветвитель (делитель, сплиттер) сигнала. К нему тоже нужно присоединяться к резьбовым гнездам с помощью F-разъемов.

Монтаж разъема также осуществляется, когда нужно соединить кабель при обрыве или для удлинения.

Подключение штекера старого образца

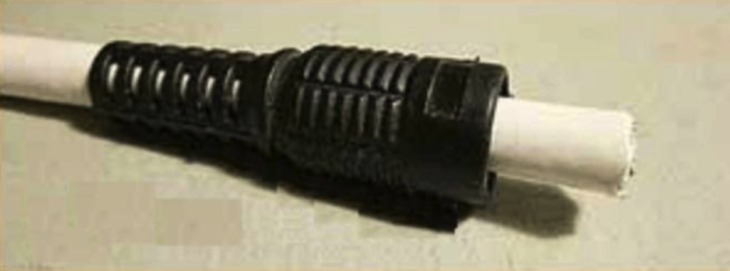

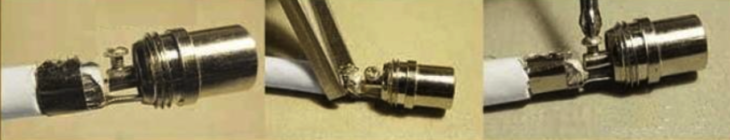

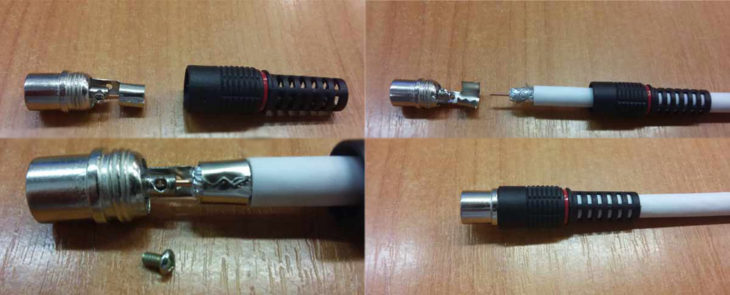

Ситуация со штекером, который закрывается кожухом с эластичного материала, немного другая. По сложности соединение не отличается, но сам процесс чуть-чуть другой.

  1. Выкрутите пластмассовый кожух и просуньте в него кабель.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходникомЕсли сразу этого сделать, то легко можно забыть про кожух и придется отсоединять провод потом.
  2. Освободите провод от внешней оболочки на 10 мм.
  3. Экран укоротите примерно на 4-5 мм острым ножиком. Можно не удалять экран, а загнуть его часть назад.
  4. На эту же длину (4-5 мм) оголите токопроводящую жилу.
  5. В паз штекера, где есть болт, вставьте жилу.
  6. Плоскогубцами плотно обожмите область кабеля с экраном. Внимательно осмотрите, чтобы не случилось замыкания.
  7. Закрутите отверткой болт, тем самым закрепив жилу в штекере.
  8. Подвиньте кожух к штекеру и накрутите на резьбу до конца. Если резьбы на кожухе нет, тогда просто плотно наденьте его на металлическую часть штекера.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Подключение кабеля к сепаратору блока питания

Если телеканалы настраиваются через активную антенну с усилителем и встроенный тюнер телевизора, то требуется дополнительное питание. Усилитель может работать только с внешним источником питания. Им может выступать DVB-T2 приставка или отдельный блок питания. Последний содержит на конце своего комплектного провода коробочку (сепаратор), на которой есть штекер. Он и будет подключаться к телевизионной технике.

Внутри есть крепление для кабеля. Внешне это два обычных болтовых зажима.

  1. Зачистите провод от оболочки на 15 мм.
  2. Избавьтесь от фольги.
  3. Удалите внутренний диэлектрический слой на 5 мм.
  4. Оплетку на это же расстояние загните назад к оболочке провода. При желании можете сделать обрезку.
  5. Открутите болты в зажимах до тех пор, пока не будет достаточно места, чтобы легко просунуть кабель.
  6. Контакт платы сепаратора с жилой происходит непосредственно через зажим. То есть сердечник необходимо вставить в центральное крепление и плотно закрутить болт.
  7. Соединение сепаратора с оплеткой обеспечивается через залуженный участок на плате. Поэтому необходимо добиться контакта экрана с залуженным участком на поверхности платы.Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником
  8. Прижмите оплетку металлической планкой, закрутив два болта.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Не забывайте убедиться в отсутствии замыкания между проводниками кабеля.

Ошибки при подключении

  • Ситуация, когда экран включает в себя слой фольги. Внешняя сторона фольги, которая повернута к оплетке, обработана напылением алюминия. Обратная же сторона не проводит ток. Поэтому, когда делается загиб экранировки назад, фольга может полностью перекрыть нити оплетки. Из-за этого вероятно отсутствие контакта между разъемом и оплеткой. Чтобы быть уверенным в наличии контакта, можно перекрутить фольгу или полностью удалить.
  • Несоблюдение правил соединения, из-за чего появляется замыкание. В лучшем случае телевизор не будет ловить каналы. В худшем произойдет короткое замыкание в устройстве телевизора или приставки. Это может привести к выходу из строя техники.
  • Если штекер накручивается плоскогубцами, сильно сжимать инструмент не рекомендуется. Многие переходники изготавливаются из некачественного металла. Сильное механическое воздействие приведет к трещине или полному распаду разъема.

Проверка правильности соединения

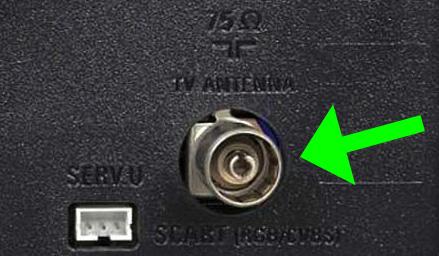

Проверить, правильно ли сделано подключение, можно после вставки штекера в гнездо для антенны на телевизоре. На старых ТВ сзади корпуса есть только разъем для вставки переходника от обычной эфирной антенны. В новых телеприемниках всегда присутствует также вход для подсоединения провода от спутниковой антенны.

Нам нужен вход для обыкновенной антенны. Он может подписываться разными наименованиями, например:

  • «ANT IN»;
  • «ANT»;
  • «RF IN»;
  • «ANTENNA».

Внешне выглядит как обычная металлическая окантовка, с расположенным внутри пазом.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Выполните подключение смонтированного ранее на проводе штекера с «ANT IN» гнездом.

Включите телевизионное устройство и начните просмотр любого канала.

Если изображение есть, нет помех, периодического отсутствия сигнала, то соединение было произведено правильно.

Дополнительно проверить соединение на прочность можно, если попытаться немного пошевелить штекер во время показа каналов. Любые действия, кроме полного вытаскивания штекера, не должны влиять на качество просмотра.

Если ранее телевидение не настраивалось, то выполните автоматический поиск каналов на телевизоре. Предварительно зайдите в режим ручного поиска (как – читайте по предыдущей ссылке) и посмотрите на шкалу уровня сигнала. Даже небольшой уровень уже означает, что контакт в штекере присутствует. Значит, разъем был смонтирован корректно.

Если наблюдаются периодические дефекты картинки, или сигнала нет вообще, причины бывают следующие:

  1. Слабый уровень сигнала может говорить о малой мощности антенны, неправильном расположении приемника относительно ретранслятора цифрового сигнала, слишком большой длине кабеля. В последнем случае необходимо задуматься о другом варианте прокладки провода. Необходимо попытаться сократить длину как можно больше. Чем длиннее трасса, тем выше потери. Они увеличиваются с каждым метром. Также сигнал теряется в местах некачественных соединений. Если проблема в общем приеме сигнала, то потребуется перенастройка антенны на более близкий ретранслятор. Необходимо не только точно направиться на телевышку, но и постараться избежать преград на пути следования сигнала к антенне.
  2. Полное отсутствие сигнала говорит о проблемах на стороне антенны или выполненных соединениях. Также причиной становится неправильная установка ант. штекера. В последнем случае возможно отсутствие контакта между экраном и корпусом разъема. Обязательно осмотрите внутренность разъема на предмет замыкания сердечника с экраном. Можете выполнить разделку провода повторно и приделать штекер заново.

Иногда все компоненты для просмотра цифрового телевидения установлены и соединены правильно. Но уровень телесигнала на телеприемнике низкий. Причина может оказаться в слишком дальнем расположении телевизионной вышки. Тогда, кроме антенного штекера, для улучшения качества приема, придется еще подключить антенный усилитель (описано по тексту ниже в одном из разделов статьи).

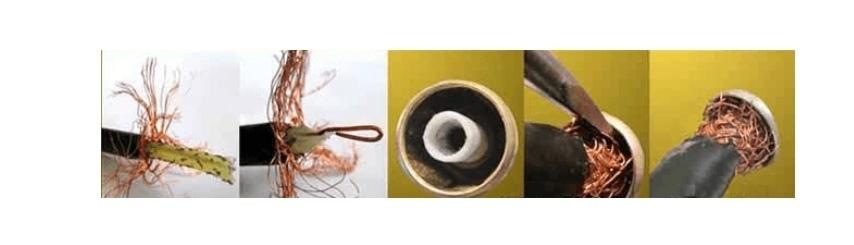

Обходимся без штекера

Если штекера под рукой нет, можно оперативно подключить кабель к телевизору.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

  1. Убираете примерно 5 см оболочки.
  2. Экран отгибаете назад, как обычно.
  3. Жилу складываете вдвое, чтобы образовалась плоская петля. Она должна быть немного шире, чем центральное отверстие в антенном гнезде на телевизоре. Так получится достичь устойчивого контакта.
  4. В гнездо вставляется диэлектрическая трубка на центральную часть. Можно воспользоваться куском снятой оболочки. Это делается, чтобы максимально предотвратить возникновение замыкания.
  5. Медную петлю на кабеле нужно всунуть в центральный паз «ANT» входа.
  6. Оплетка заправляется внутрь гнезда отверткой или другим плоским инструментом.
  7. Чтобы кабель не выпадал под собственным весом, можно уплотнить контакт спичками или другим элементом.

Такое подсоединение – временная мера. По возможности следует купить штекер и сделать монтаж по правильной технологии.

Необходимость в усилителе

Применение в схеме усилителя оправдано, если:

  • телевизионный вещатель находится сильно далеко от вашего проживания;
  • к одному антенному приемнику подключено несколько телевизионных (сигнал делится, а значит уменьшается, следовательно, требуется усиление);
  • маломощная антенна, которая плохо ловит даже при условии близкой установки телевышки.

Точно убедиться в нужде установки усилителя можно в настройках телевизора. Перейдите в меню поиска на телеприемника или ресивере. Откройте меню под названием «Ручной поиск». Посмотрите на шкалу «Уровень/качество сигнала». Если процентное значение ниже 50%, то лучше обзавестись усилителем.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником
Шкала на примере современного телевизора LG Smart TV.

Показываться значение будет только на транслируемых частотах в вашем регионе. Поэтому предварительно необходимо зайти на карту ЦЭТВ. Далее узнать номера ТВК и соответствующие им частоты, на которых вещают телевышки в вашем регионе. Выбираете канал в разделе ручного режима поиска и смотрите уровень.

Также усилитель необходим, если периодически на экране появляются квадратики, изображение зависает. Все это может сопровождаться полной потерей сигнала с надписями: «Нет сигнала», «Слабый сигнал», «Сигнал отсутствует», «Проверьте подключение антенны».

Выхода из ситуации два:

  • покупка, установка и настройка новой активной антенны;
  • подключение к активной антенне отдельного усилителя.

Одна антенна на несколько ТВ

К одному эфирному устройству можно подключить любое количество телевизоров. Схема соединения заключается в применении разветвителя, который делит общий входящий сигнал на определенное число устройств.

Как подключить антенный кабель к штекеру: разделка провода и соединение с переходником

Так как сигнал делится, то при изначальном малом уровне, он станет еще слабее. Решить проблему также получиться, если использовать более мощную телеантенну активного типа. Или подсоединить к пассивной антенне усилитель.
